Installation
3.8.2
Konfigu-
Klemmen
ration
normaler-
6/7: Relais 1
weise
8/9: Relais 2
offen
normaler-
6/7: Relais 1
weise
8/9: Relais 2
geschlos-
sen
26

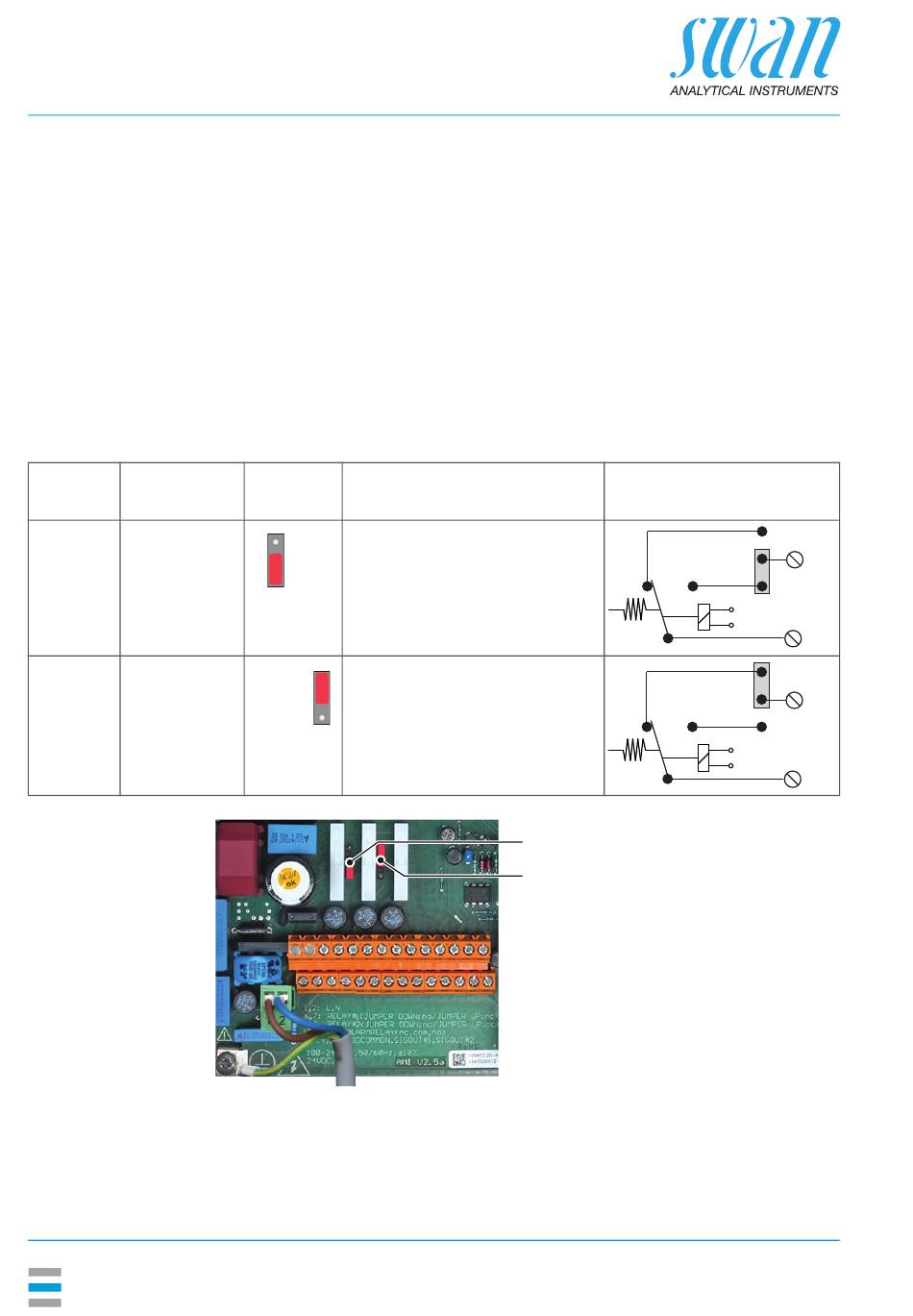

Schaltausgang 1 und 2
Hinweis: Maximalbelastung 1 A/250 VAC
Die Schaltausgänge 1 und 2 können mit einem Jumper als «norma-
lerweise offen» oder «normalerweise geschlossen» konfiguriert wer-
den. Standard für beide Schaltausgänge ist «normalerweise offen».
Um einen Schaltausgang als «normalerweise geschlossen» zu kon-
figurieren, den Jumper in die obere Position setzen.
Hinweis: Bestimmte Fehlermeldungen und der Instrumentstatus
können den nachfolgend beschriebenen Relaisstatus
beeinflussen.
Jumper
Beschreibung
Position
Inaktiv (geöffnet) bei Normal-
betrieb und Stromausfall.
Aktiv (geschlossen) wenn eine
programmierte Funktion aus-
geführt wird.
Inaktiv (geschlossen) bei Nor-
malbetrieb und Stromausfall.
Aktiv (geöffnet) wenn eine
programmierte Funktion aus-
geführt wird.
A
Jumper in Position «normalerweise offen» (Standard)
B
Jumper in Position «normalerweise geschlossen»
Programmierung siehe Kapitel 9, Schaltausgang 1 und 2
5.3.3, S.
64.
Relaiskonfiguration
