LEGRAND AlphaRex 4 126 41 Bedienungsanleitung
Inhaltsverzeichnis
Schaltuhr

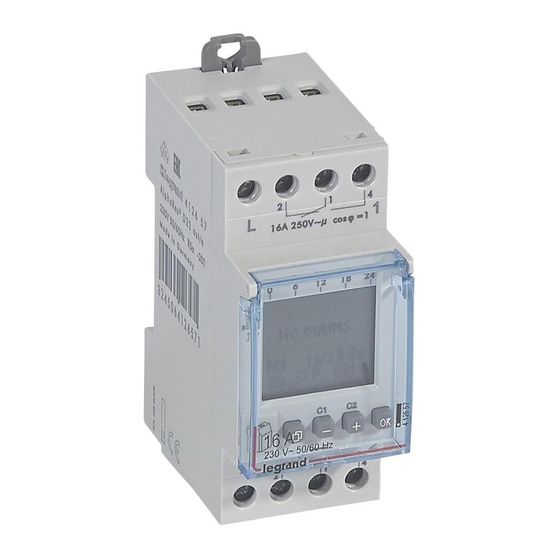

AlphaRex
D22 - 2 Kanal
3
4 126 41 / 42 / 43 - 047 71 / 6047 70 / 72
!
Sicherheitshinweise
Dieses Produkt darf nur durch eine Elektrofachkraft installiert werden, anderenfalls besteht Brandgefahr oder Gefahr eines elektri-
schen Schlages.
Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten und nur Originalzubehör benut-
zen. Alle Produkte von Legrand dürfen ausschließlich von speziell geschulten Legrand-Mitarbeitern geöffnet und repariert werden.
Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche.
Das Gerät enthält eine LiMnO
spezifischen gesetzlichen Bestimmungen umweltgerecht entsorgt werden.
Primärzelle. Diese muss nach Produktlebensdauer fachgerecht entnommen und nach den landes-
2
®
Inhaltsverzeichnis
Verwandte Anleitungen für LEGRAND AlphaRex 4 126 41
Inhaltszusammenfassung für LEGRAND AlphaRex 4 126 41
- Seite 1 Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten und nur Originalzubehör benut- zen. Alle Produkte von Legrand dürfen ausschließlich von speziell geschulten Legrand-Mitarbeitern geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche.
-
Seite 2: Technische Daten
Technische Daten 4 126 41 4 126 42 4 126 43 047 71 6047 70 6047 72 Anschlußspannung: 230V 50/60Hz 120V 50/60Hz 24V AC/DC Wirkleistungsaufnahme: ca. 1,5 W Schaltausgang: 2 Umschalter 16A 250V~µ cos ϕ = 1 Parallelkompensation: 600W max. 70µF Ganggenauigkeit: ~ 0,1 s / Tag eindrähtig... - Seite 3 Anschlußspannung Wochenübersicht der programmierten Schaltzeiten pro Kanal. Auflösung 0,5h Kanalanzeige Funktion Schaltzustand des aktuellen Kanals Aufnahme für Datenschlüssel Tag, Uhrzeit, Datum max. 16 A max. 250 V AC Wirkungsweise Typ 1.B. S. T. 2000 VA 4000 W 600 W 70µF 2000 W IEC/EN 60730-1, IEC/EN 60730-2-7 Betrieb in üblicher Umgebung...
-
Seite 4: Übersicht
Menüauswahl, Zurück in das Menu, Betätigung >1s = Betriebsanzeige Bestätigung der Auswahl oder Übernahme der Parameter • Auswahl der Menüpunkte oder Einstellen der Parameter • Kanalauswahl Übersicht Dieses Symbol signalisiert, dass die Auswahl aktiv ... -
Seite 5: Sprache Einstellen
Zeit/Datum und Sommerzeit einstellen Sprache einstellen Sommerzeit ±1h Europa: Werkseinstellung. SPEZIELL: Die Sommerzeitumschaltung kann durch Eingabe eines Anfangs-/ und Enddatums frei program- miert werden und wird in den folgenden Jahren immer am gleichen Wochentag, z. B. Sonntag, ausgeführt. -
Seite 6: Programmierung
Programmierung Ein Programm besteht aus einer Einschaltzeit, Ausschaltzeit und zugeordneten Einschalt- und Ausschalttagen. Programme mit vordefinierten Ein-/ Ausschalttagen: MO bis SO, MO bis FR, SA und SO, hierzu brauchen nur noch die Schaltzeiten eingestellt werden. Mit Auswahl INDIVIDUEL können Schaltzeiten beliebigen Tagen zugeordnet werden. -
Seite 7: Betriebsarten
Betriebsarten • Auto - Automatikbetrieb • Dauer EIN • Dauer AUS • Extra Der vom Programm vorgegebene Schaltzustand wird umgekehrt. Mit dem nächsten wirksamen Schaltbefehl übernimmt die Schaltuhr wieder das Ein- und Ausschalten. 1 h-Test Kontrasteinstellung Bei Aktivierung wird der Ausgang für 1 Stunde eingeschaltet. - Seite 8 Datenschlüssel oder 4 128 72/73 Programme von der Schaltuhr auf einen Datenschlüssel übertragen (SCHLUESSEL SCHREIBEN). Hinweis! Vorhandene Programme des Datenschlüssels werden überschrieben. oder Programme vom Datenschlüssel auf die Schaltuhr übertragen (SCHLUESSEL LESEN). Hinweis! Vorhandene Programme der Schaltuhr werden überschrieben.
-
Seite 9: Betriebsstundenzähler
Betriebsstundenzähler Anzeige der Relaiseinschaltdauer (0 bis 65535 h) und des Datums der letzten Rückstellung. Zufallsfunktion Funktion zur Anwesenheitssimulation. Funktion AKTIV, die programmierten Schaltzyklen werden im Bereich von ± 15 Minuten zufällig verschoben. - Seite 10 Pincode PINCODE Aktiv: Bedienung der Schaltuhr nur nach vorheriger Eingabe des PINCODE. Bei aktiviertem Pincode wird der Zugriff auf die Tasten- und Schlüsselfunktionen 1 Minute nach der letzten Tastenbetätigung gesperrt. Durch Auswahl von PASSIV oder nach einem Reset wird die Zugriffssperre aufgehoben. Beispiel...
- Seite 11 Expertenmodus Der Expertenmodus erweitert das Gerät um weitere Funktionen: Der Expertenmodus erweitert das Gerät um weitere Funktionen: • Netzsynchronisation zur Verbesserung der Ganggenauigkeit • Zyklusfunktion • Automatischer Wechsel zwischen den Kanälen Achtung: Bei einem Wechsel von AKTIV nach PASSIV werden die zusätzlichen Menüpunkte wieder aus- geblendet und alle Einstellungen im Expertenmodus gehen verloren.
- Seite 12 Ferien Nach Aktivierung wird das Ferienprogramm zwischen Anfangsdatum 0:00h und Enddatum 24:00h (FEST EIN/AUS) ausgeführt. Nach einmaligem Ablauf muss das Ferienprogramm erneut aktiviert werden.
-
Seite 13: Aktivieren / Deaktivieren Der Netzsynchronisation
Aktivieren / Deaktivieren der Netzsynchronisation Diese Funktion ist im Experten-Modus verfügbar. PASSIV ist voreingestellt. Zur Erhöhung der langfristigen Ganggenauigkeit ist es vorteilhaft, in 50/60Hz Netzen mit Frequenzabgleich, die Sychronisation zu aktivieren. - Seite 14 Zyklus Diese Funktion ist im Experten-Modus verfügbar. Das zyklische Schalten bezieht sich auf den Kanal 1 und/oder Kanal 2. Es kann für jeden Kanal ein- zeln aktiviert oder deaktiviert werden. Für zyklische Schaltbefehle wird die Einschaltdauer durch Oder- Verknüpfung von Programmen aller Typen festgelegt. Innerhalb dieser Grenzen läuft dann ein fester Zyklus von Ein- und Auszeit ab.
- Seite 15 15:00:00 15:10:00 15:20:00 15:30:00 0:10:00 0:10:00 0:10:00 15:32:00 Programm n Programm 1 Relais Kanal 1 0:04:00 0:04:00 0:04:00...
- Seite 16 Automatischer Wechsel zwischen den Kanälen Diese Funktion ist im Experten-Modus verfügbar. Bei Zweikanaluhren kann zur Schonung bzw, zur gleichmäßigen Nutzung angeschlossener Betriebsmittel, z.B. Lampen bzw. Leuchten, ein zyklischer Wechsel zwischen den Kanälen eingestellt werden. Damit ist es z.B. möglich, von 2 Leuchtengruppen je eine die ganze Nacht zu nutzen, die andere jeweils nur einen Teil der Nacht.
- Seite 17 Vor dem Ausbau des Moduls muss das Gerät freigeschal- Reset tet werden, da ansonsten die Gefahr eines elektrischen Hinweis! Schlages besteht. Der Speicher wird gelöscht, alle eingestell- Das Gerät erst wieder nach Einbau des Moduls mit Span- ten Daten gehen verloren. nung versorgen.
