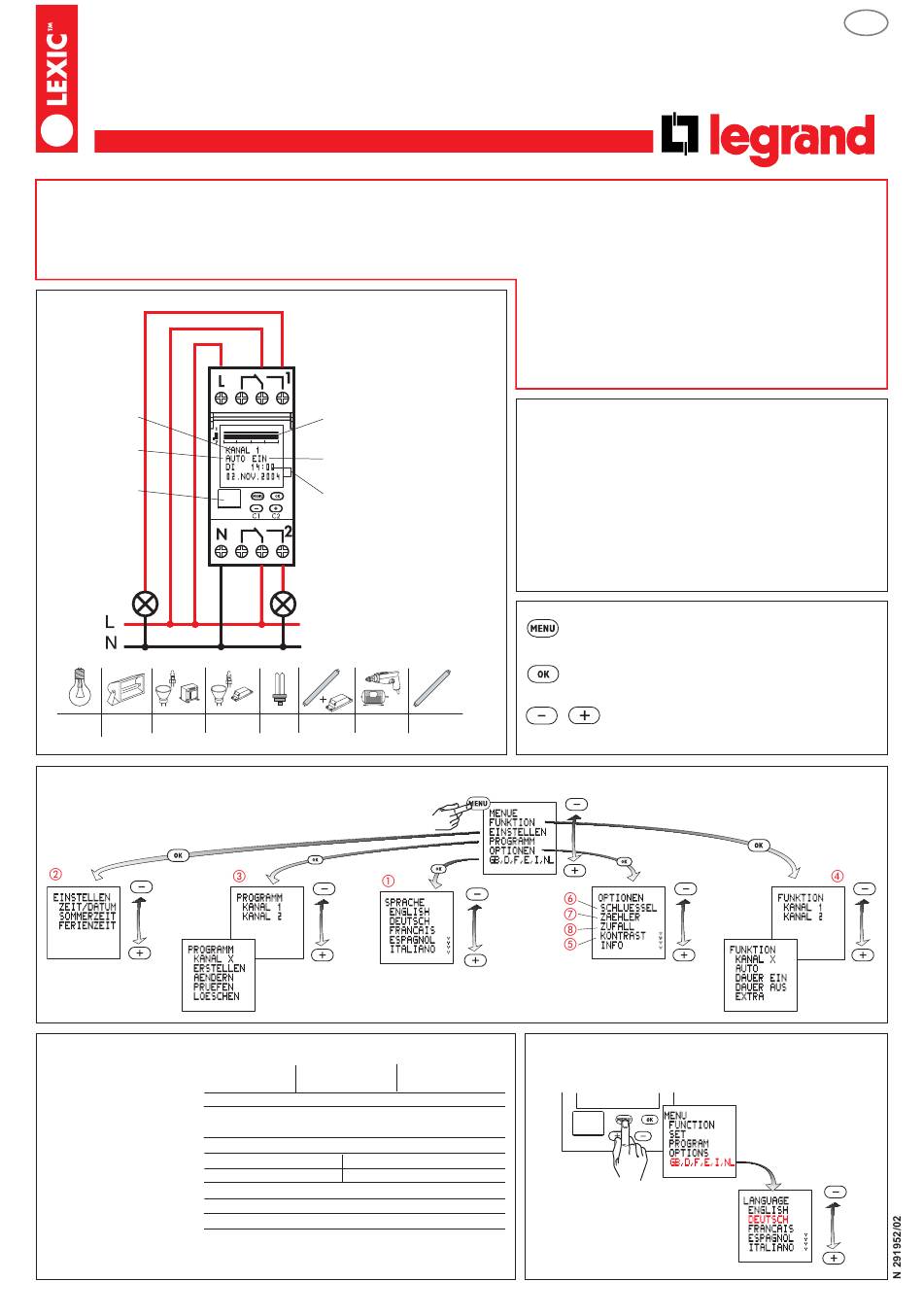

Schaltuhr
D22 - 2 Kanal
047 71 / 604 770 / 604 772
Sicherheitshinweise!
Einbau und/oder Montage dürfen nur durch eine Fachkraft erfolgen! Bei falschem Umgang mit diesem Produkt besteht Lebensgefahr durch
elektrischen Schlag! Bei falscher Installation besteht Brand- und Lebensgefahr! Das Gerät nicht öffnen!
Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten und nur Originalzubehör benutzen!
Alle Produkte von Legrand dürfen ausschließlich von speziell geschulten Legrand-Mitarbeitern geöffnet und repariert werden.
Kanalanzeige
Funktion
Aufnahme für
Datenschlüssel
+
1800W
1800W
1800W
2300W
Übersicht
Technische Daten
Anschlußspannung:
230V 50/60Hz
Wirkleistungsaufnahme:
ca. 1 W
2 Umschalter 16A 250V~µ cos ϕ = 1
Schaltausgang:
Parallelkompensation
60VA max. 7µF
Ganggenauigkeit:
± 0,2 s / Tag bei typischen Installationsbedingungen
eindrähtig
Anschlußquerschnitt:
1,5...4 mm
Programme:
28 je Kanal
Gangreserve:
6 Jahre
Lagertemperatur:
-20°C bis +60°C
Betriebstemperatur:
-20°C bis +55°C
Wochenübersicht der pro-
grammierten Schaltzeiten
pro Kanal. Auflösung 0,5h
Schaltzustand des aktuellen
Kanals
Tag, Uhrzeit, Datum
+
100W
100W
1800W
047 71
604 770
120V 50/60Hz
mehrdrähtig
2
1,5...2,5 mm
Durch unbefugte Öffnung oder Reparatur erlöschen alle
Haftungs-, Ersatz- und Gewährleistungsansprüche.
Allgemeine Informationen
• Inbetriebnahme: Nach Anlegen der Netzspannung startet die
Uhr mit der zuletzt eingestellten Funktion. Die Relaisstellung
wird durch das aktuelle Programm vorgegeben.
• Gangreserve
- Hintergrundbeleuchtung nicht aktiv.
- Datenschlüssel LESEN/SCHREIBEN nur über das Menü.
• Das Gerät darf bei einer Netzspannungsversorgung keine
Schutzkleinspannung schalten und bei einer
Schutzkleinspannungsversorgung keine Netzspannung
schalten.
Menüauswahl, Zurück im Menue,
Betätigung >1s = Betriebsanzeige
Bestätigung der Auswahl oder Übernahme der Parameter
2300W
C1
C2
³
604 772
24V AC/DC
2
Bedienungsanleitung
• Auswahl der Menüpunkte oder Einstellen der
Parameter.
• Kanalauswahl
Sprache einstellen
D
®
