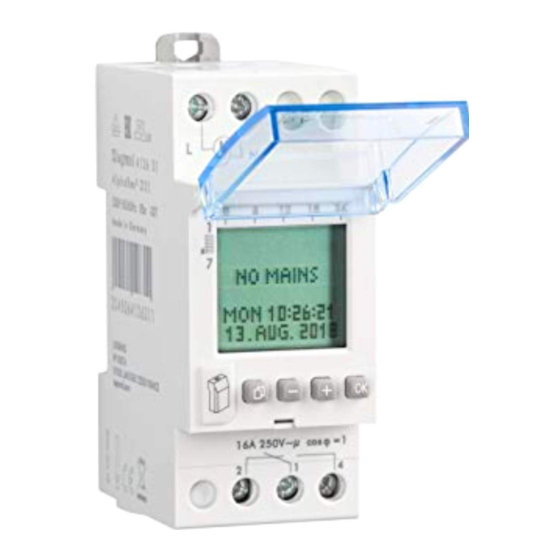

LEGRAND AlphaRex3 D21 Astro Bedienungsanleitung
Astroschaltuhr
Vorschau ausblenden
Andere Handbücher für AlphaRex3 D21 Astro:
- Installationsanleitung (32 Seiten) ,
- Installationsanleitung (16 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

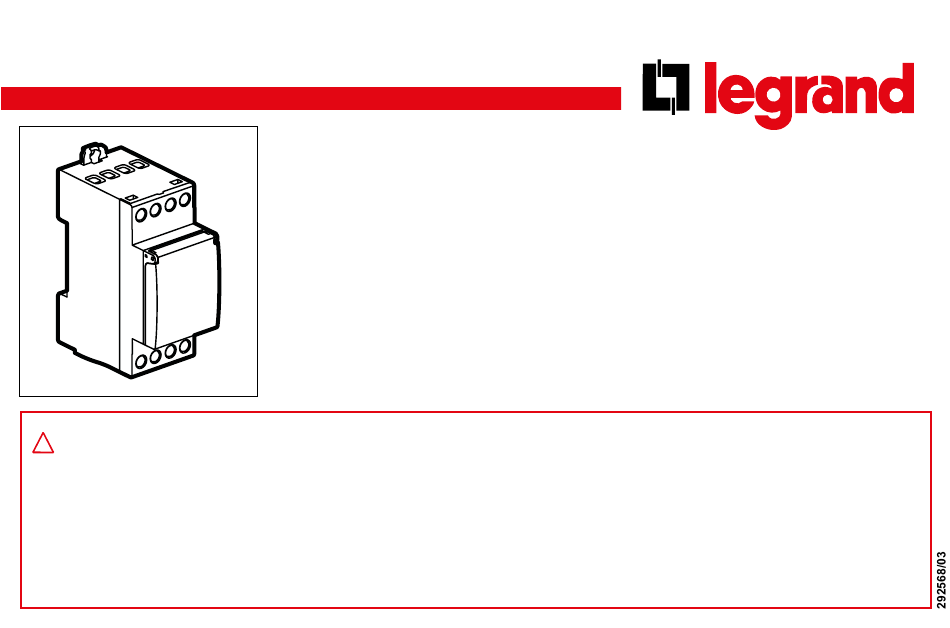

Astroschaltuhr
AlphaRex
D21 Astro
3
4 126 54 / 55 / 56 - 047 64 / 65 / 66
!
Sicherheitshinweise
Dieses Produkt darf nur durch eine Elektrofachkraft installiert werden, anderenfalls besteht Brandgefahr oder Gefahr eines
elektrischen Schlages. Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten
und nur Originalzubehör benutzen. Alle Produkte von Legrand dürfen ausschließlich von speziell geschulten Legrand-
Mitarbeitern geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und
Gewährleistungsansprüche.
Das Gerät enthält eine LiMnO
landesspezifischen gesetzlichen Bestimmungen umweltgerecht entsorgt werden.
Primärzelle. Diese muss nach Produktlebensdauer fachgerecht entnommen und nach den
2
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LEGRAND AlphaRex3 D21 Astro
Inhaltszusammenfassung für LEGRAND AlphaRex3 D21 Astro
- Seite 1 Schlages. Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten und nur Originalzubehör benutzen. Alle Produkte von Legrand dürfen ausschließlich von speziell geschulten Legrand- Mitarbeitern geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche.
-
Seite 2: Technische Daten
Technische Daten 4 126 54 4 126 55 4 126 56 047 64 047 65 047 66 Anschlußspannung: 230V 50/60Hz 120V 50/60Hz 24V 50/60Hz Wirkleistungsaufnahme: ca. 1 W Schaltausgang: 1 Umschalter 16A 250V~µ cos ϕ = 1 Parallelkompensation: 600W max. 70µF Ganggenauigkeit: ~ 0,1 s /Tag eindrähtig... -
Seite 3: Allgemeine Informationen
Allgemeine Informationen • Inbetriebnahme: Nach Anlegen der Netzspannung startet die Uhr mit der zuletzt eingestellten Funktion. Die Relaisstellung wird durch das aktuelle Programm vorgegeben. • Gangreserve - Hintergrundbeleuchtung nicht aktiv. - Datenschlüssel LESEN/SCHREIBEN nur über das Menü. Menüauswahl, Zurück in das Menu, Betätigung >1s = Betriebsanzeige Bestätigung der Auswahl oder Übernahme der Parameter Auswahl der Menüpunkte oder Einstellen der Parameter. - Seite 4 Anschlußspannung Wochenübersicht der programmierten Schaltzeiten, Auflösung 0,5h Funktion Schaltzustand Aufnahme für Datenschlüssel Tag, Uhrzeit, Datum max. 16 A max. 250 V AC Wirkungsweise Typ 1.B. S. T. IEC/EN 60730-1, IEC/EN 60730-2-7 4000 W 2000 VA 600 W 70µF 2000 W Betrieb in üblicher Umgebung Montage: Verteilereinbau, Verschmutzungsgrad: 2 Schaltausgang potentialfrei...
-
Seite 5: Übersicht
Übersicht Dieses Symbol signalisiert, * Nur im EXPERT-Modus verfügbar. dass die Auswahl aktiv ist. Sprache einstellen... -
Seite 6: Einstellen
Einstellen Zeit/Datum Sommerzeit +1h Europa: Werkseinstellung. Speziell: Die Sommerzeitumschaltung kann durch Eingabe eines Anfangs-/ und Enddatums frei programmiert wer- den und wird in den folgenden Jahren immer am gleichen Wochentag z. B. Sonntag ausgeführt. - Seite 7 Astro Land auswählen. Stadt auswählen, die dem Einsatzort * nur im EXPERT-Modus verfügbar am nächsten gelegen ist. Werkseinstellung 8°E 52°N Mit Taste MINUS erfolgt die Einstellung in Richtung westlicher Länge Mit LAENGE/ Einstellung von 000°OST / WEST bis 180°WEST. BREITE können die oder Koordinaten optimiert Mit Taste PLUS erfolgt die Einstellung in Richtung östlicher Länge.
- Seite 8 Offset...
- Seite 9 Offset * Diese Funktion ist im Experten-Modus verfügbar. Die Einstellung des Korrekturwertes (1…30 min.) bewirkt eine Verlängerung der täglichen Einschaltdauer in der Mitte des Winterhalbjahres um bis zu 60 min. (morgens bis zu 30 min. später AUS und abends 30 min. früher EIN). In der Mitte des Sommerhalbjahres bewirkt die Korrektureinstellung eine Verkürzung der täglichen Einschaltzeit um bis zu 60 min.
- Seite 10 Offset 23.09 21.03. Schaltpunkt Offset Korrektur 90 120 150 180 210 240 270 300 330 360...
- Seite 11 Offset max. 120min max. 120min Die Uhr schaltet zu den errechneten Sonnenaufgangs- und Sonnenuntergangszeiten. Durch die Eingabe einer Differenzzeit wird der Schaltzeitpunkt um bis zu ±120 Minuten gegenüber den Sonnenauf- und Sonnenuntergangszeiten verschoben. Beispiel: Bei +30 Minuten Differenzzeit schaltet die Uhr 30 min. nach Sonnenaufgang und 30 min.
- Seite 12 Offset +12˚ +6˚ -50’ -6˚ -12˚ Bei Offset-Einstellung in Grad schaltet die Uhr trotz unterschiedlich langer Dämmerungszeiten im Jahresverlauf zu Zeitpunkten gleicher Helligkeit. Sonnenaufgang und Sonnenuntergang entsprechen -50' für den Mittelpunkt der Sonne (der Rand der Sonne ist am Horizont sichtbar).
-
Seite 13: Programmierung
Programmierung Ein Programm besteht aus einer Einschaltzeit, Ausschaltzeit und zugeordneten Einschalt- und Ausschalttagen. Bei der Auswahl MO bis SO sind die Tage bereits fest zugeordnet. Es brauchen nur noch die Schaltzeiten eingestellt werden. Mit Auswahl INDIVIDUEL können Schaltzeiten beliebigen Tagen zugeordnet werden. - Seite 14 Programmierung Programmierbeispiele Schaltuhr soll an jedem Wochentage bei Sonnenuntergang einschalten und bei Sonnenaufgang ausschalten. Symbolauswahl mit Tasten PLUS oder MINUS Einschalten bei Sonnenuntergang Ausschalten bei Sonnenaufgang Ein- / Ausschalten gemäss Schaltzeiteingabe...
- Seite 15 Programmierung Programmierbeispiele Schaltuhr soll an jedem Wochentag bei Sonnenuntergang einschalten und bei Sonnenaufgang ausschal- ten. Zusätzlich soll eine Nachtunterbrechung von 23:00 Uhr abends bis 5:00 Uhr morgens programmiert werden. Dazu sind 2 Programme erforderlich. Programm 1: Sonnenuntergang EIN bis 23:00 Uhr AUS Programm 2: 5:00 Uhr EIN bis Sonnenaufgang AUS Prog 1 Prog 2...
-
Seite 16: Betriebsarten
Betriebsarten • Auto - Automatikbetrieb • Dauer EIN • Dauer AUS • Extra Der vom Programm vorgegebene Schaltzustand wird umgekehrt. Mit dem nächsten wirksamen Schaltbefehl übernimmt die Schaltuhr wieder das Ein- und Ausschalten. 1 h-Test Kontrasteinstellung Bei Aktivierung wird der Ausgang für 1 Stunde eingeschaltet. - Seite 17 Datenschlüssel oder Programme von der Schaltuhr auf einen Datenschlüssel übertragen (SCHLUESSEL SCHREIBEN). Hinweis! Vorhandene Programme des Datenschlüssels werden überschrieben. oder Programme vom Datenschlüssel auf die Schaltuhr übertragen (SCHLUESSEL LESEN). Hinweis! Vorhandene Programme der Schaltuhr werden überschrieben.
-
Seite 18: Betriebsstundenzähler
Betriebsstundenzähler Anzeige der Relaiseinschaltdauer (0 bis 65535 h) und des Datums der letzten Rückstellung. Zufallsfunktion Funktion zur Anwesenheitssimulation. Funktion AKTIV, die programmierten Schaltzyklen werden im Bereich von ± 15 Minuten zufällig verschoben. - Seite 19 Pincode PINCODE Aktiv: Bedienung der Schaltuhr nur nach vorheriger Eingabe des PINCODE. Bei akti- viertem Pincode wird der Zugriff auf die Tasten- und Schlüsselfunktionen 1 Minute nach der letzten Tastenbetätigung gesperrt. Durch Auswahl von PASSIV oder nach einem Reset wird die Zugriffssperre aufgehoben. Beispiel...
- Seite 20 Expertenmodus Der Expertenmodus erweitert das Gerät um weitere Funktionen: • Netzsynchronisation zur Verbesserung der Ganggenauigkeit • Zyklusfunktion Achtung: Bei einem Wechsel von AKTIV nach PASSIV werden die zusätzlichen Menüpunkte wieder aus- geblendet und alle Einstellungen im Expertenmodus gehen verloren. Nach erneuter Aktivierung wird der Expertenmodus wieder mit den Grundeinstellungen ausgeführt.
- Seite 21 Ferien Nach Aktivierung wird das Ferienprogramm zwischen Anfangsdatum 0:00h und Enddatum 24:00h (FEST EIN/AUS) ausgeführt. Nach einmaligem Ablauf muss das Ferienprogramm erneut aktiviert werden.
-
Seite 22: Aktivieren / Deaktivieren Der Netzsynchronisation
Aktivieren / Deaktivieren der Netzsynchronisation Diese Funktion ist im Experten-Modus verfügbar. PASSIV ist voreingestellt. Zur Erhöhung der langfristigen Ganggenauigkeit ist es vorteilhaft, in 50/60Hz Netzen mit Frequenzabgleich, die Sychronisation zu aktivieren. - Seite 23 Zyklus Diese Funktion ist im Experten-Modus verfügbar. Für zyklische Schaltbefehle wird die Einschaltdauer durch Oder-Verknüpfung von Programmen aller Typen festgelegt. Innerhalb dieser Grenzen läuft dann ein fester Zyklus von Ein- und Auszeit ab. Der Zyklus begin- nt immer mit der Ein-Zeit. Zyklusdauer und die Ein-Zeit innerhalb des Zyklus sind für alle Einschaltzeiten gleich lang.
- Seite 24 15:00:00 15:10:00 15:20:00 15:30:00 0:10:00 0:10:00 0:10:00 15:32:00 Programm n Programm 1 Relais Kanal 1 0:04:00 0:04:00 0:04:00...
-
Seite 25: Steuereingang Mit Nachlaufzeit
Steuereingang mit Nachlaufzeit Ein Steuersignal überlagert alle Programmvorgaben. Während das Steuersignal anliegt, ist der Ausgang eingeschaltet. Wenn das Steuersignal ausgeschaltet wird, schaltet der Ausgang nach Ablauf der eingestellten Nachlaufzeit ab, sofern keine Einschaltung durch ein Programm vorgegeben ist. Steuereingang Schaltausgang 0 ... - Seite 26 * nur im Experten-Modus verfügbar NACHLAUF Der Ausgang schaltet bei Aktivierung des Steuereingangs ein und bleibt nach Deaktivierung des Steuereingangs, für die Dauer der eingestellten Nachlaufzeit eingeschaltet. Nachlaufzeit Einstellbereich 0h 00min 00s … 23h 59min 59s. Innerhalb der Nachlaufzeit ist der Steuereingang nachtriggerbar. EXTRA Mit dem Steuereingangssignal wird der vom Programm vorgegebene Schaltzustand umgekehrt.
- Seite 27 Vor dem Ausbau des Moduls muss das Gerät freigeschal- Reset tet werden, da ansonsten die Gefahr eines elektrischen Hinweis! Schlages besteht. Der Speicher wird gelöscht, alle eingestell- Das Gerät erst wieder nach Einbau des Moduls mit Span- ten Daten gehen verloren. nung versorgen.
