1
Übersicht
• 4 vorkonfigurierte Grundsysteme
• 12 vorprogrammierte Schemata für die Temperaturreglerklassen II, III, V, VI, VII
und VIII
• 4 Relaisausgänge (davon 1 potenzialfreies Kleinspannungsrelais)
• 5 Eingänge für Temperatursensoren Pt1000
• 5 Betriebsarten, Kesselschutz, Raumthermostat und Nachtabsenkung
• Urlaubsbetrieb, Schornsteinfegerfunktion und Estrich-Trocknung über Mikrotasten
• Datenaufzeichnung, -sicherung, Firmware-Updates und einfache Datenübertra-
gung vorbereiteter Einstellungen über SD-Karte
• Modulierende Heizungsregelung mit 0-10-V-Kesselansteuerung
• Witterungsgeführte Regelung mit Raumeinfl uss oder bedarfsgeführte Raumre-
gelung mit bis zu 3 Raumtemperatursensoren
• Fernzugriff über Raumbediengerät und über die VBus

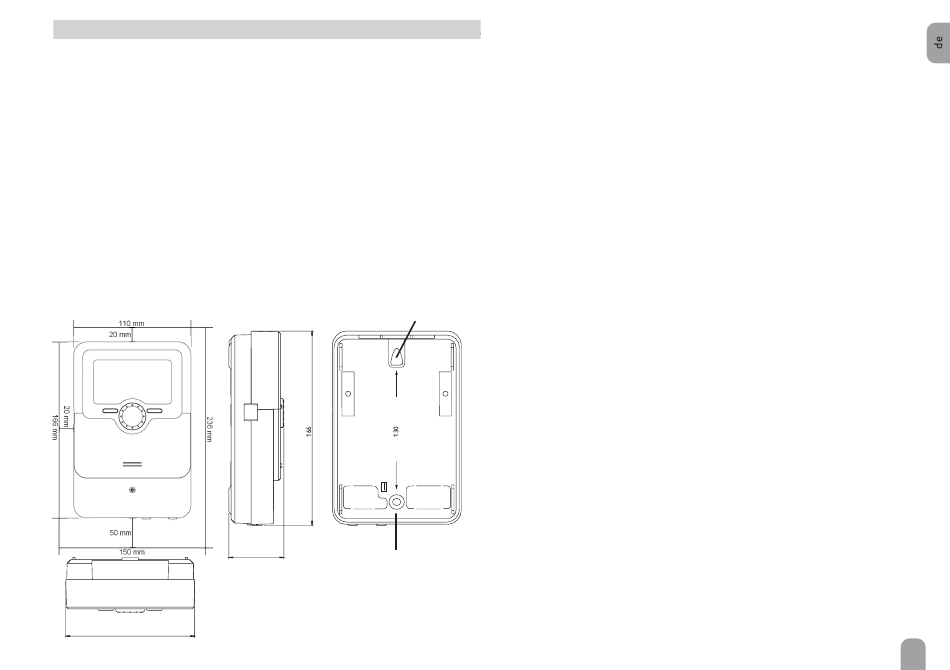

Maße und Mindestabstände
110
Touch HC App
®
Aufhängung
47
Befestigungsöffnung
Technische Daten
Eingänge: 5 Temperatursensoren Pt1000 (davon 1 umschaltbar auf Schalter und
1 umschaltbar auf Fernversteller (RTA) oder Betriebsartenschalter (BAS))
Ausgänge: 3 Halbleiterrelais, 1 potenzialfreies Kleinspannungsrelais,
1 x PWM-Ausgang, 1 x 0-10 V Ausgang
PWM-Frequenz: 512 Hz
PWM-Spannung: 10,8 V
Schaltleistung:
1 (1) A 240 V~ (Halbleiterrelais)
1 (1) A 30 V ⎓ (potenzialfreies Relais)
Gesamtschaltleistung: 3 A 240 V~
Versorgung: 100 – 240 V~ (50 – 60 Hz)
Anschlussart: X
Standby: 0,62 W
Temperaturreglerklasse: VIII
Energieeffizienz-Beitrag: 5 %
Wirkungsweise: Typ 1.B.C.Y
Bemessungsstoßspannung: 2.5 kV
Datenschnittstelle: VBus
®
, MicroSD-Karteneinschub
VBus
-Stromausgabe: 60 mA
®
Funktionen: Witterungsgeführte Heizkreisregelung, Nachheizung,
Raumthermostat, Schornsteinfegerfunktion, Estrich-Trocknung, Urlaubsbetrieb
Gehäuse: Kunststoff, PC-ABS und PMMA
Montage: Wandmontage, Schalttafel-Einbau möglich
Anzeige / Display: Vollgrafik-Display, Kontrollleuchte (Lightwheel
Bedienung: 4 Tasten und 1 Einstellrad (Lightwheel
Schutzart: IP 20 / DIN EN 60529
Schutzklasse: I
Umgebungstemperatur: 0 ... 40 °C
Verschmutzungsgrad: 2
Sicherung: T4A
Maximale Höhenlage: 2000 m NN
Maße: 110 x 166 x 47 mm
)
®
®
)
5
