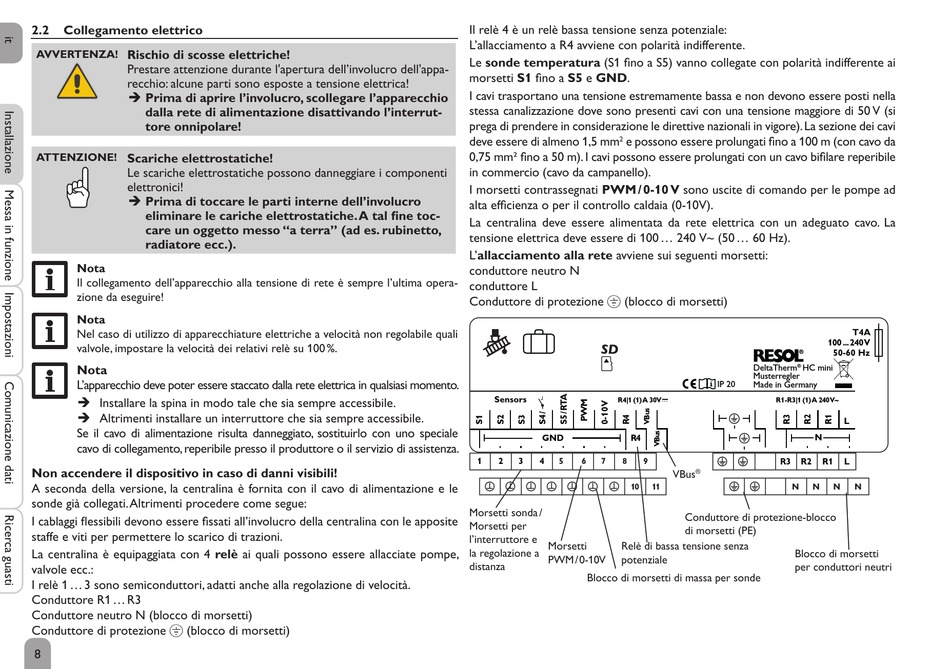

2.2

Collegamento elettrico

AVVERTENZA! Rischio di scosse elettriche!
Prestare attenzione durante l'apertura dell'involucro dell'appa-
recchio: alcune parti sono esposte a tensione elettrica!
Î Prima di aprire l'involucro, scollegare l'apparecchio
dalla rete di alimentazione disattivando l'interrut-
tore onnipolare!
ATTENZIONE! Scariche elettrostatiche!
Le scariche elettrostatiche possono danneggiare i componenti
elettronici!
Î Prima di toccare le parti interne dell'involucro
eliminare le cariche elettrostatiche. A tal fine toc-
care un oggetto messo "a terra" (ad es. rubinetto,
radiatore ecc.).
Nota
Il collegamento dell'apparecchio alla tensione di rete è sempre l'ultima opera-
zione da eseguire!
Nota
Nel caso di utilizzo di apparecchiature elettriche a velocità non regolabile quali
valvole, impostare la velocità dei relativi relè su 100 %.
Nota
L'apparecchio deve poter essere staccato dalla rete elettrica in qualsiasi momento.
Î Installare la spina in modo tale che sia sempre accessibile.
Î Altrimenti installare un interruttore che sia sempre accessibile.
Se il cavo di alimentazione risulta danneggiato, sostituirlo con uno speciale
cavo di collegamento, reperibile presso il produttore o il servizio di assistenza.
Non accendere il dispositivo in caso di danni visibili!
A seconda della versione, la centralina è fornita con il cavo di alimentazione e le
sonde già collegati. Altrimenti procedere come segue:
I cablaggi flessibili devono essere fissati all'involucro della centralina con le apposite
staffe e viti per permettere lo scarico di trazioni.
La centralina è equipaggiata con 4 relè ai quali possono essere allacciate pompe,
valvole ecc.:
I relè 1 ... 3 sono semiconduttori, adatti anche alla regolazione di velocità.
Conduttore R1 ... R3
Conduttore neutro N (blocco di morsetti)
Conduttore di protezione ⏚ (blocco di morsetti)
8
Il relè 4 è un relè bassa tensione senza potenziale:
L'allacciamento a R4 avviene con polarità indifferente.
Le sonde temperatura (S1 fino a S5) vanno collegate con polarità indifferente ai
morsetti S1 fino a S5 e GND.
I cavi trasportano una tensione estremamente bassa e non devono essere posti nella
stessa canalizzazione dove sono presenti cavi con una tensione maggiore di 50 V (si
prega di prendere in considerazione le direttive nazionali in vigore). La sezione dei cavi
deve essere di almeno 1,5 mm e possono essere prolungati fino a 100 m (con cavo da
2
0,75 mm² fino a 50 m). I cavi possono essere prolungati con un cavo bifilare reperibile
in commercio (cavo da campanello).
I morsetti contrassegnati PWM / 0-10 V sono uscite di comando per le pompe ad
alta efficienza o per il controllo caldaia (0-10V).
La centralina deve essere alimentata da rete elettrica con un adeguato cavo. La
tensione elettrica deve essere di 100 ... 240 V~ (50 ... 60 Hz).
L'allacciamento alla rete avviene sui seguenti morsetti:
conduttore neutro N
conduttore L
Conduttore di protezione ⏚ (blocco di morsetti)
SD
Sensors
R4|1 (1) A 30V
GND R4
1 2 3 4 5 6 7 8 9
10
Morsetti sonda /
Morsetti per
l'interruttore e
Morsetti Relè di bassa tensione senza
la regolazione a
PWM / 0-10 V potenziale
distanza
Blocco di morsetti di massa per sonde
100 ... 240 V
DeltaTherm ® HC mini
Musterregler
IP 20 Made in Germany
R1-R3|1 (1) A 240 V~
N
R3 R2 R1
VBus
®
11 N N
Conduttore di protezione-blocco
di morsetti (PE)
Blocco di morsetti
per conduttori neutri
T4A
50-60 Hz
L
L
N N
