1 Übersicht
• Speziell für die Ansteuerung von Hocheffizienzpumpen
• 1 Eingang für einen Grundfos Direct Sensor
• System-Monitoring-Display
• Bis zu 4 Pt1000 temperatursensoren
• 2 Halbleiterrelais zur Drehzahlregelung
• HE-Pumpenansteuerung
• Wärmemengenzählung
• Inbetriebnahmemenü
• 10 Grundsysteme wählbar
• Funktionskontrolle
• Optional thermische Desinfektionsfunktion
• Drainback-Option
• Umschaltung zwischen °C und °F

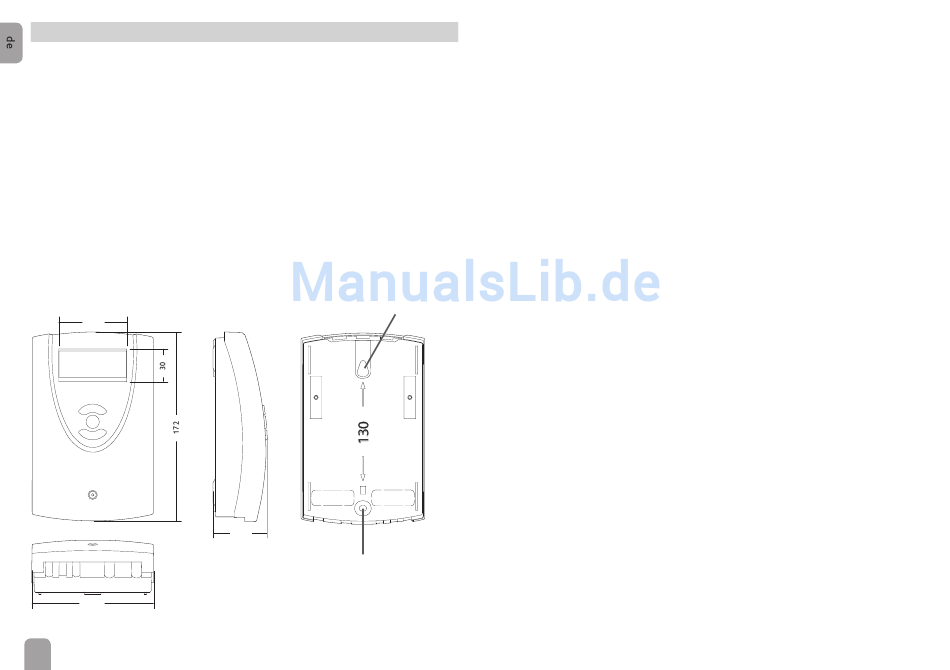

62
110
4
tM VFD
Aufhängung
46
Befestigungsöffnung
technische Daten
Eingänge: 4 Temperatursensoren Pt1000, 1 Grundfos Direct Sensor™ VFD
Ausgänge: 2 Halbleiterrelais, 2 PWM-Ausgänge
PWM-Frequenz: 512 Hz
PWM-Spannung: 10,5 V
Schaltleistung pro Relais:
R1: 1 (1) A 100 ... 240 V~ (Halbleiterrelais)
R2: 1 (1) A 100 ... 240 V~ (Halbleiterrelais)
Gesamtschaltleistung: 2 A 240 V~
Versorgung: 100 ... 240 V~, 50 ... 60 Hz
Anschlussart: Y
Standby: 0,59 W
temperaturreglerklasse: I
Energieeffizienz [%]: 1
Wirkungsweise: Typ 1.C.Y
Bemessungsstoßspannung: 2.5 kV
Datenschnittstelle: RESOL VBus
VBus -Stromausgabe: 35 mA
®
Funktionen: Funktionskontrolle, Betriebsstundenzähler, Röhrenkollektorfunktion,
Drehzahlregelung, Thermostatfunktion, Drainback- und Boosteroption, Wärme-
mengenzählung.
Gehäuse: Kunststoff, PC-ABS und PMMA
Montage: Wandmontage, Schalttafel-Einbau möglich
Anzeige / Display: System-Monitor zur Anlagenvisualisierung, 16-Segment
Anzeige, 7-Segment Anzeige, 8 Symbole zum Systemstatus
Bedienung: Über drei Drucktaster in Gehäusefront
Schutzart: IP 20 / EN 60529
Schutzklasse: I
Umgebungstemperatur: 0 ... 40 °C [32 ... 104 °F]
Verschmutzungsgrad: 2
Maße: 172 x 110 x 46 mm
®
