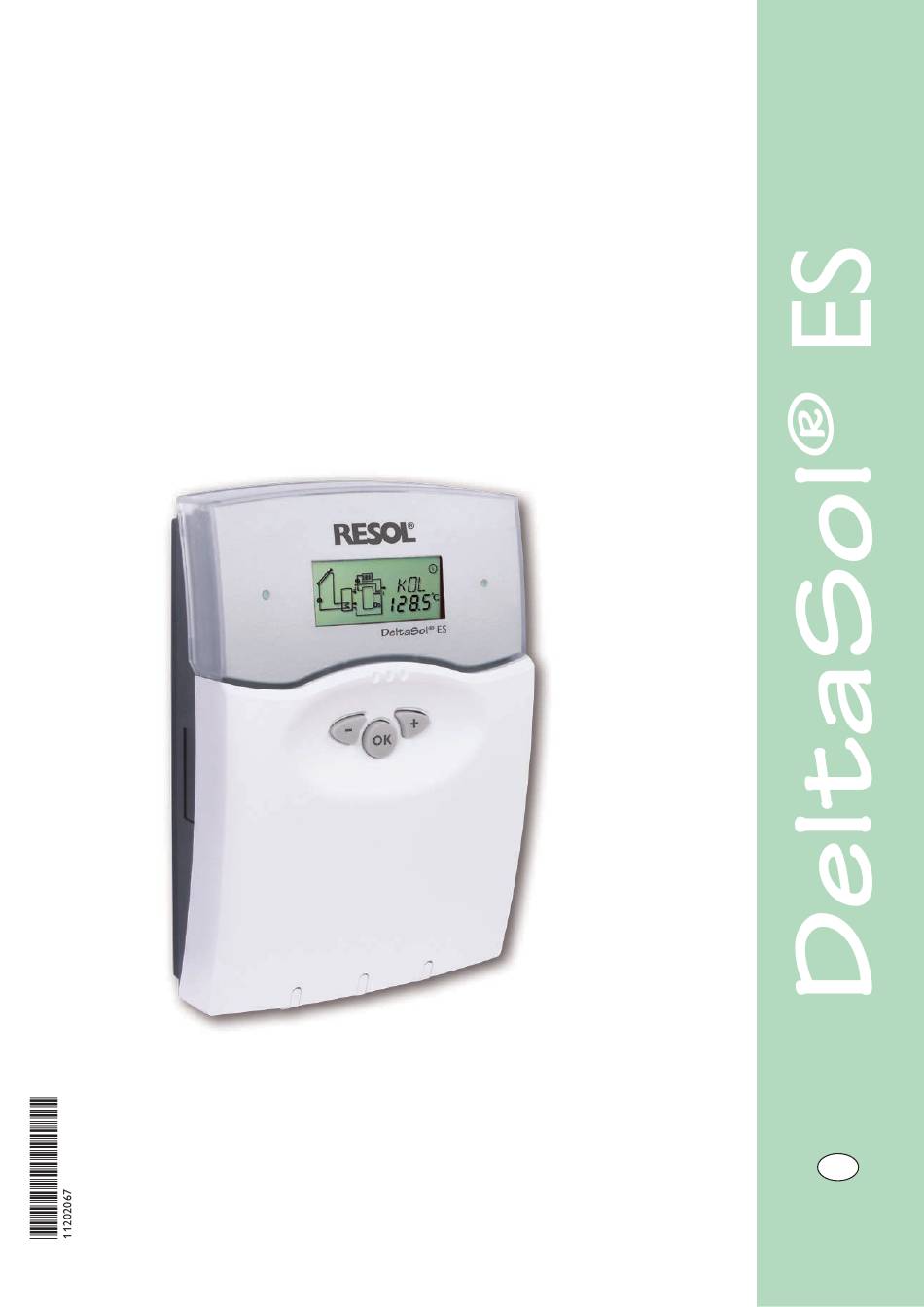

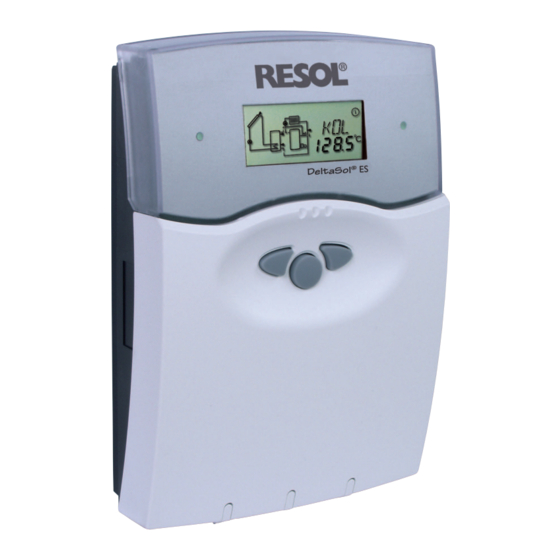

- Seite 1 ® RESOL DeltaSol Montage Anschluss Bedienung Fehlersuche Handbuch Vielen Dank für den Kauf dieses RESOL-Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. www.resol.de...
- Seite 2 Achtung bedeutet, dass Sachschäden auftreten können. linien und ist daher mit der CE-Kennzeichnung Hinweis versehen. Die Konformitätserklärung kann bei Hinweise sind mit einem Informations symbol RESOL angefordert werden. gekennzeichnet. Î Textabschnitte, die mit einem Pfeil gekennzeichnet sind, fordern zu einer Handlung auf. Entsorgung •...
- Seite 3 3 für Dreh zahlegelung, 1 poten- Einbau: Wandmontage, Schalttafel- Westdach, Heizkreisunterstützung, zialfreies Wechselrelais Einbau möglich Wärmeaustauschregelung, ther mos- Bus: RESOL VBus ® Anzeige: Multifunktionales Kombi- tatische Nachheizung, Festbrenn- Leistungsaufnahme: Standby: 3,11 W, display mit Hinter grundbeluchtung, stoffkessel, zuschaltbare Funktionen...
- Seite 4 DeltaSol ® Installation Vor jedem Öffnen des Gehäuses WARNUNG! 1.1 Montage allpolige Trennung von der Netz- spannung sicherstellen. Push Push - Arretierung Drücken zum Öffnen Drücken zum Schließen Die Montage darf ausschließlich in trockenen Innenräumen erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie Funktion an dem ausgewählten Ort keinen starken elektro- magnetischen Feldern ausgesetzt sein darf.
- Seite 5 RESOL Großanzeigen e Regelungen GmbH selbst erstellten Objekte, Dokumente, Grafiken, Abbildungen, Tondoku- • RESOL Smart Displays RESOL. Eine Vervielfältigung, Weitergabe an Dritte, Veränderung der Inhalte oder die Verwen- • RESOL Datalogger hne ausdrückliche Zustimmung der Firma RESOL nicht gestattet. •...
- Seite 6 Das Copyright für die von der Firma RESOL - Elektronische Regelungen GmbH selbst erstellten Objekte, Dokumente, Grafiken, Abbildungen, Tondoku- mente, Videosequenzen,Texte etc. bleibt allein bei der Firma RESOL. Eine Vervielfältigung, Weitergabe an Dritte, Veränderung der Inhalte oder die Verwen- dung in elektronischen oder gedruckten Publikationen ist ohne ausdrückliche Zustimmung der Firma RESOL nicht gestattet.
- Seite 7 DeltaSol ® Bedienung und Funktion 2.1 Einstelltaster Der Regler wird über die drei Einstelltaster unter dem Dis- play bedient. Taster 1 dient dem Vorwärts-Scrollen durch das Betriebskontroll- Anzeigemenü oder dem Erhöhen von Einstellwerten. Taster 2 lampe wird entsprechend für die umgekehrte Funktion benutzt. Zur Einstellung nach letztem Anzeigekanal die Taste 1(+) (-) Rückwärts Vorwärts (+)
- Seite 8 DeltaSol ® 2.2.3 System-Screen Der System-Screen (aktives Anlagenschema) zeigt das über Kanal ANL ausgewählte Schemata. Es besteht aus mehreren Systemkomponenten-Symbolen, die je nach Anlagenzustand blinken, dauerhaft angezeigt oder verborgen werden. nur System-Screen Anzeige Sensoren Sensor Speicher oben Kollektor 2 Heizkreis Kollektor 1 Ventil Ventil...
- Seite 9 DeltaSol ® 3. Erstinbetriebnahme 1. Netzverbindung einschalten. Der Regler durchläuft eine Initialisierungsphase, die Betriebs-Kontrolllampe blinkt rot/grün. Nach der Initialisierung befindet sich der Regler Hinweis: im automatischen Regelbetrieb mit Werkseinstellung. Das Der Anlagenzustand wird beim Wechsel der voreingestellte Anlagenschema ist ANL 1 Anlage auf Werkseinstellung zurückgesetzt! 2.
- Seite 10 DeltaSol ® Regelparameter und Anzeigekanäle 4.1 Kanal-Übersicht Legende: Entsprechender Kanal ist nur bei aktivierter Option Wär- Entsprechender Kanal ist vorhanden. memengenzählung (OWMZ) vorhanden. MEDT Entsprechender Kanal ist vorhanden, wenn die zugehörige Der Kanal Frostschutzgehalt (MED%) wird nur eingeblendet, Option aktiviert ist. wenn die Frostschutzart (MEDT) nicht Wasser oder Tyfo- Hinweis: cor LS / G-LS (MEDT 0 oder 3) ist.
- Seite 11 DeltaSol ® Kanal Bezeichnung Option Kollektorkühlung Kollektor 1 OKX1 Option Kollektorkühlung Kollektor 1 Maximaltemperatur Kollektor 1 KMX1 Maximaltemperatur Kollektor 1 Option Minimalbegrenzung Kollektor 1 OKN1 Option Minimalbegrenzung Kollektor 1 Minimaltemperatur Kollektor 1 KMN1 Minimaltemperatur Kollektor 1 Option Frostschutz Kollektor 1 OKF1 Option Frostschutz Kollektor 1 Frostschutztemperatur Kollektor 1...
- Seite 12 DeltaSol ® Kanal-Übersicht für Anlagen ANL 11 ... 20 Kanal Bezeichnung Temperatur Kollektor 1 KOL 1 Temperatur Kollektor 1 TSPU Temperatur Speicher 1 unten TSP1 Temperatur Speicher 1 unten TSPO Temperatur Speicher 1 oben Temperatur Speicher mitte TSP2 Temperatur Speicher 2 unten TFSK Temperatur Feststoffkessel TRUE...
- Seite 13 DeltaSol ® Kanal Bezeichnung Option Kollektorkühlung Kollektor 1 OKX1 Option Kollektorkühlung Kollektor 1 Maximaltemperatur Kollektor 1 KMX1 Maximaltemperatur Kollektor 1 Option Minimalbegrenzung Kollektor 1 OKN1 Option Minimalbegrenzung Kollektor 1 Minimaltemperatur Kollektor 1 KMN1 Minimaltemperatur Kollektor 1 Option Frostschutz Kollektor 1 OKF1 Option Frostschutz Kollektor 1 Frostschutztemperatur Kollektor 1...
- Seite 14 DeltaSol ® Kanal-Übersicht für Anlagen ANL 21 ... 30 Kanal Bezeichnung Temperatur Kollektor 1 KOL 1 Temperatur Kollektor 1 TSPU Temperatur Speicher 1 unten TSP1 Temperatur Speicher 1 unten TSPO Temperatur Speicher 1 oben Temperatur Speicher mitte TSP2 Temperatur Speicher 2 unten TFSK Temperatur Feststoffkessel TRUE...
- Seite 15 DeltaSol ® Kanal Bezeichnung Option Kollektorkühlung Kollektor 1 OKX1 Option Kollektorkühlung Kollektor 1 Maximaltemperatur Kollektor 1 KMX1 Maximaltemperatur Kollektor 1 Option Minimalbegrenzung Kollektor 1 OKN1 Option Minimalbegrenzung Kollektor 1 Minimaltemperatur Kollektor 1 KMN1 Minimaltemperatur Kollektor 1 Option Frostschutz Kollektor 1 OKF1 Option Frostschutz Kollektor 1 Frostschutztemperatur Kollektor 1...
- Seite 16 DeltaSol ® Kanal-Übersicht für Anlagen ANL 31 ... 36 Kanal Bezeichnung Temperatur Kollektor 1 KOL 1 Temperatur Kollektor 1 TSPU Temperatur Speicher 1 unten TSP1 Temperatur Speicher 1 unten TSPO Temperatur Speicher 1 oben Temperatur Speicher mitte TSP2 Temperatur Speicher 2 unten TFSK Temperatur Feststoffkessel TRUE...
- Seite 17 DeltaSol ® Kanal Bezeichnung Option Kollektorkühlung Kollektor 1 OKX1 Option Kollektorkühlung Kollektor 1 Maximaltemperatur Kollektor 1 KMX1 Maximaltemperatur Kollektor 1 Option Minimalbegrenzung Kollektor 1 OKN1 Option Minimalbegrenzung Kollektor 1 Minimaltemperatur Kollektor 1 KMN1 Minimaltemperatur Kollektor 1 Option Frostschutz Kollektor 1 OKF1 Option Frostschutz Kollektor 1 Frostschutztemperatur Kollektor 1...
- Seite 18 DeltaSol ® 4.2 Anzeigekanäle Hinweis: Die Anzeigekanäle sind systemabhängig. Es werden nur die für das eingestellte System ANL 1 ... 36 (siehe Kanalübersicht ab Seite 10) notwendigen Werte angezeigt. 4.2.1 Anzeige Kollektortemperaturen Zeigt die momentane Kollektortemperatur an. KOL, KOL1, KOL2: Kollektortemperatur KOL: Kollektortemperatur (1-Kollektor-System)
- Seite 19 Soll der RESET-Vorgang abgebrochen werden, muss ca. 5 Sekunden gewartet werden. Der Regler springt danach automatisch in den Anzeigemodus zurück. CS10: Solarzelle Mit dem Sensor RESOL CS10 wird die momentane so- Einstellbereich: 1 ... 10 lare Einstrahlungsintensität in W/m² gemessen. Werkseinstellung: 5 Der Sensor ist in verschiedenen Ausführungen erhältlich...
- Seite 20 DeltaSol ® 4.3.2 T -Regelung Zunächst verhält sich die Regelung wie eine Standarddiffe- renzregelung. Bei Erreichen der Einschaltdifferenz (DT E / DT E / DT1E / DT2E / DT1E / DT2E / DT3E) wird die Pumpe eingeschaltet und DT3E: nach dem Losreißimpuls (10 s) mit der Minimaldrehzahl Einschalttemperatur differenz (nMN = 30 %) gefahren.
- Seite 21 DeltaSol ® 4.3.5 Kollektorgrenztemperatur Bei Überschreiten der eingestellten Kollektorgrenztempera- Kollektornotabschaltung tur (NOT / NOT1 / NOT2) wird die Solarpumpe (R1 / R2) ausgeschaltet, um einer schädigenden Überhitzung der Solar- Komponenten vorzubeugen (Kollek tornotab schal tung). Ab NOT NOT1 / NOT2: Werk ist die Grenztem peratur auf 140 °C eingestellt, kann Kollektorgrenz temperatur aber in dem Bereich von 110 ...
- Seite 22 DeltaSol ® 4.3.9 Pendelladung Zugehörige Einstellwerte: Werkseinstellung: Einstellbereich: Priorität (Vorrang) [PRIO] 1 (2 / Schichtspeicher) 0 - 2 Pendelpausenzeit [tSP] 2 Min. 1 - 30 Min. Pendelladezeit [tUMW] 15 Min. 1 - 30 Min. Die DeltaSol ES Vorranglogik: Die oben aufgeführten Optionen und Parameter haben ®...
- Seite 23 DeltaSol ® 4.3.12 Thermostatfunktion Die Thermostatfunktion arbeitet unabhängig vom Solarbe- Nachheizung Überschusswärmenutzung trieb und kann z. B. für eine Überschusswärmenutzung oder eine Nachheizung eingesetzt werden. • NH E < NH A die Thermostatfunktion wird zur Nachheizung verwendet • NH E >...
- Seite 24 DeltaSol ® 5. Tipps zur Fehlersuche Tritt ein Störfall ein, wird über das Display des Reglers eine Meldung angezeigt: Warnsymbol Topfsicherung T4A Ersatzsicherung T4A Betriebskontrolllampe Betriebskontrolllampe blinkt rot. Im Display erscheint das Betriebskontrolllampe ist dauerhaft erloschen. Symbol und das Symbol blinkt.
- Seite 25 DeltaSol ® 5.1 Verschiedenes Pumpe läuft heiß, jedoch kein Wärmetransport vom Kol- Pumpe läuft kurz an, schaltet ab, schaltet wieder an usw. lektor zum Speicher, Vor- und Rücklauf gleich warm; evtl. („Reglerflattern”) auch Blubbern in der Leitung. Luft im System? Temperaturdifferenz am System entlüften;...
- Seite 26 DeltaSol ® Speicher kühlen über Nacht aus Rückflussverhinderer in der weitere Pumpen, die mit Warmwasserzir ku lation dem Solarspeicher in Ver- kontrollieren - o.k. bindung stehen, ebenso überprüfen Kollektorkreispumpe nein läuft nachts? Reglerfunktion prüfen Reinigen bzw. austau- Die Schwerkraftzirkula- nein schen tion in der Zirkulations- leitung ist zu stark;...
- Seite 27 Unser Angebot umfasst Hochtemperatursensor, Flachanle- gesensor, Außentemperatursensor, Raumtemperatursensor, Rohranlegesensor und Einstrahlungssensoren, auch als Komplettsensor mit Tauchhülse. Überspannungsschutz Der RESOL Überspannungsschutz SP10 sollte grundsätz- lich zum Schutz der empfi ndlichen Temperatursensoren im oder am Kollektor gegen fremdinduzierte Überspannungen (ortsnahe Gewitter etc.) eingesetzt werden. RESOL V40 Wenn sie eine Wärme mengenbilanzierung realisieren möch-...
- Seite 28 öffentlichten Zeichnungen und Texte aus, sie haben lediglich außerhalb des Urheberrechts bedarf der Zustimmung der Beispielcharakter. Werden darin vermittelte Inhalte benutzt Firma RESOL - Elektronische Regelungen GmbH. Dies gilt oder angewendet, so geschieht dies ausdrücklich auf das insbesondere für Vervielfältigungen / Kopien, Übersetzungen, eigene Risiko des jeweiligen Anwenders.
