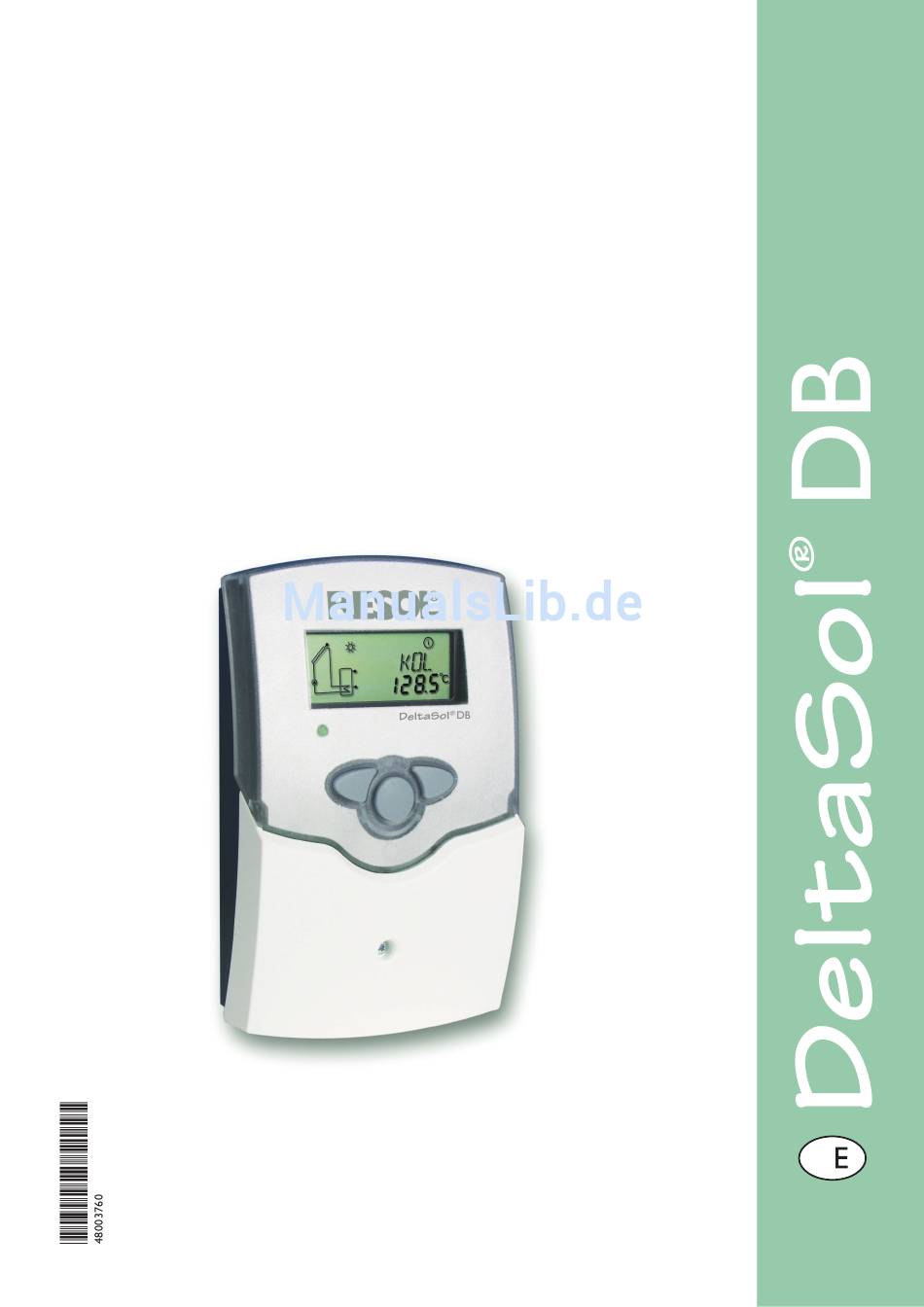

- Seite 1 ® RESOL DeltaSol Montage Anschluss Bedienung Fehlersuche Systembeispiele Handbuch Vielen Dank für den Kauf dieses RESOL-Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. www.resol.de...
-
Seite 2: Inhaltsverzeichnis
CE-Kennzeichnung - Verpackungsmaterial des Gerätes umweltgerecht entsorgen. versehen. Die Konformitätserklärung kann bei RESOL angefordert werden. - Altgeräte müssen durch eine autorisierte Stelle umweltge- recht entsorgt werden. Auf Wunsch nehmen wir Ihre bei uns gekauften Altgeräte zurück und garantieren für eine... -
Seite 3: Technische Daten Und Funktionsübersicht
DeltaSol ® • System-Monitoring-Display • bis zu 4 Temperatursensoren Pt1000 • Wärmebilanzierung • Funktionskontrolle • Bedienerfreundlich durch ein- fache Handhabung • montagefreundliches Gehäuse in herausragendem Design • optional Drehzahlregelung, solarer Betriebsstundenzähler und Thermostatfunktion Lieferumfang: 1 x DeltaSol ® 1 x Zubehörbeutel 1 x Ersatzsicherung T4A 2 x Schraube und Dübel 4 x Zugentlastung und Schrauben... - Seite 4 Nachheizung Ausführliche Anschluss- pläne zu den aufgezeig- ten Systemen finden Sie in Kapitel 1. Bestellhinweise • DB1: 1 Standardrelais, Betriebsstundenzähler RESOL DeltaSol DB / 1 115 425 60 ® RESOL DeltaSol DB / 1 - Komplettpaket ® inkl. 3 Temperatursensoren Pt1000 (1 x FKP6, 2 x FRP6) 115 425 70 •...
-
Seite 5: Installation
DeltaSol ® Installation WARNUNG! Display Vor jedem Öffnen des Gehäuses all- 1.1 Montage polige Trennung von der Netzspannung sicherstellen. Die Montage darf ausschließlich in trockenen Innenräumen erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie Blende Funktion an dem ausgewählten Ort keinen starken elektro- magnetischen Feldern ausgesetzt sein darf. -
Seite 6: Beschreibung
DeltaSol ® 1.2.1 Klemmenbelegung Anlage 1 Standard-Solarsystem mit 1 Speicher, 1 Pumpe und 3 Sensoren. Der Sensor S4 / TRL kann optional zur Wärme - mengenbilanzierung verwendet werden. ANL 1 Symbol Beschreibung Kollektorsensor Speichersensor unten Speichersensor oben (optional) S4 / TRL S4 / TRL Sensor für Wärmemengenzählung... -
Seite 7: Solarsystem Und Nachheizung
DeltaSol ® 1.2.2 Klemmenbelegung Anlage 2 Solarsystem und Nachheizung mit 1 Speicher, 3 Sen- soren und Nachheizung. Der Sensor S4 / TRL kann optional zur Wärme mengenbilanzierung verwendet werden. nur bei DB3 und DB4 ANL 2 Symbol Beschreibung Kollektorsensor Speichersensor unten Speichersensor oben / Thermostatsensor S4 / TRL... -
Seite 8: Bedienung Und Funktion
DeltaSol ® Bedienung und Funktion 2.1 Einstelltaster Der Regler wird über die 3 Drucktaster unter dem Display bedient. Taster 1 dient dem Vorwärts-Scrollen durch das Anzeigemenü oder dem Erhöhen von Einstellwerten. Taster 2 wird entsprechend für die umgekehrte Funktion benutzt. Zur Einstellung nach letztem Anzeigekanal die Taste 1 ca. -
Seite 9: System-Screen
DeltaSol ® 2.2.3 System-Screen Der System-Screen (aktives Anlagenschema) zeigt im Regler ausgewählte Schemata. Es besteht aus mehreren System- komponenten-Symbolen, die je nach Anlagenzustand blinken, dauerhaft angezeigt oder verborgen werden. nur System-Screen Anzeige Sensor Sensor Speicher oben Kollektor Pumpen Zusatzsymbol Brennerbetrieb Speicherwärmetauscher Nachheizung (mit Zusatz- symbol) -
Seite 10: Erstinbetriebnahme
DeltaSol ® 3. Erstinbetriebnahme Bei Erstinbetriebnahme zuerst Anlagenschema einstellen 1. Zuerst Netzverbindung einschalten. Der Regler durchläuft eine Initialisierungsphase, in der die Betriebs-Kontrolllam- pe rot und grün blinkt. Es erscheint die Versionsanzeige Betriebskontroll- und anschließend das Sprachauswahlmenü. lampe Vorwärts Bei Erstinbetriebnahme erscheint das Sprachauswahlmenü. Rückwärts 2. -
Seite 11: Regelparameter Und Anzeigekanäle
DeltaSol ® Regelparameter und Anzeigekanäle 4.1 Kanal-Übersicht Legende: Entsprechender Kanal ist nur bei aktivierter Option Wär- Entsprechender Kanal ist vorhanden. memengenzählung (OWMZ) vorhanden. Entsprechender Kanal ist vorhanden wenn die zugehörige Entsprechender Kanal ist nur bei deaktivierter Option Option aktiviert ist. Wärmemengenzählung (OWMZ) vorhanden. -
Seite 12: Anzeige-Kanäle
DeltaSol ® 4.1.1 Anzeige Initialisierung INIT: Zeigt die in tDTE eingestellte Zeit rückwärtslaufend an Initialisierung läuft • INIT : Initialisierung 4.1.2 Anzeige Befüllzeit FLL: Zeigt die in tFLL eingestellte Zeit rückwärtslaufend an Befüllzeit läuft • FLL : Befüllzeit 4.1.3 Anzeige Stabilisierung STAB: Zeigt die in tSTAB eingestellte Stabilisierungszeit Stabilisierung... -
Seite 13: Betriebsstundenzähler
DeltaSol ® 4.1.9 Betriebsstundenzähler Der Betriebsstundenzähler summiert die solaren Betriebs- stunden des jeweiligen Relais (h P / h P1 / hP2). Im Display h P / h P1 / h P2: werden volle Stunden angezeigt. Betriebsstundenzähler Die aufsummierten Betriebsstunden können zurückgesetzt Anzeigekanal werden. -
Seite 14: Stabilisierung
DeltaSol ® 4.1.13 Stabilisierung tSTB: Mit dem Parameter tSTB wird Zeitspanne eingestellt, in Stabilisierung der die Ausschaltbedingung nach Beenden der Befüllzeit Einstellbereich 1 ... 15 min ignoriert wird. Werkseinstellung 2 min Bei der Version DB2-4 wird nach Ablauf der Befüllzeit die Stabilisierungsphase tSTB gestartet. -
Seite 15: Kollektor-Grenztemperatur Kollektornotabschaltung
DeltaSol ® kWh/MWh:Wärmemenge Über die Angabe des Volumenstroms und der Referenzsen- in kWh / MWh soren Vorlauf S1 und Rücklauf S4 wird die transportierte Anzeigekanal Wärmemenge gemessen. Diese wird in kWh-Anteilen im Anzeigekanal kWh und in MWh-Anteilen im Anzeigekanal MWh angezeigt. Die Summe beider Kanäle bildet den ge- samten Wärmeertrag (Einheiten beachten!). -
Seite 16: Drehzahlregelung
DeltaSol ® Zur zeitlichen Verriegelung der Thermostatfunktion stehen 3 Zeitfenster t1 ... t3 zur Verfügung. Soll die Thermostatfunk- tion z. B. nur zwischen 6:00 und 9:00 Uhr in Betrieb gehen, so muss für t1 E 6:00 und für t1 A 9:00 eingestellt werden. Werkeseitig ist die Thermostatfunktion so eingestellt, dass t1 E, t2 E, t3 E: t1 A, t2 A, t3 A:... -
Seite 17: Tipps Zur Fehlersuche
DeltaSol ® 5. Tipps zur Fehlersuche Topfsicherung T4A Tritt ein Störfall ein, wird über das Display des Reglers eine Meldung angezeigt: Warnsymbol Betriebskontrolllampe Betriebskontrolllampe blinkt rot. Im Display erscheint das Betriebskontrolllampe ist dauerhaft erloschen Symbol und das Symbol blinkt. Sensordefekt. In entsprechendem Sensor- Bei erloschener Betriebs-Kontrolllampe Anzeigekanal wird anstatt einer Tempera- ist die Stromversorgung des Reglers zu... -
Seite 18: Verschiedenes
DeltaSol ® 5.1 Verschiedenes Die Temperaturdifferenz zwischen Speicher und Kollektor Die Solarkreispumpe läuft nicht, obwohl der Kollektor wird während des Betriebes sehr groß; der Kollektorkreis deutlich wärmer als der Speicher ist kann die Wärme nicht abführen kein Strom vorhanden; Kollektorkreis-Pumpe Leuchten der Kontroll- Sicherungen prüfen / aus- defekt? - Seite 19 DeltaSol ® Notizen...
-
Seite 20: Zubehör
Teile ist urheberrechtlich geschützt. Eine Verwendung außerhalb und Texte aus, sie haben lediglich Beispielcharakter. Werden darin des Urheberrechts bedarf der Zustimmung der Firma RESOL vermittelte Inhalte benutzt oder angewendet, so geschieht dies - Elektronische Regelungen GmbH. Dies gilt insbesondere für ausdrücklich auf das eigene Risiko des jeweiligen Anwenders.
