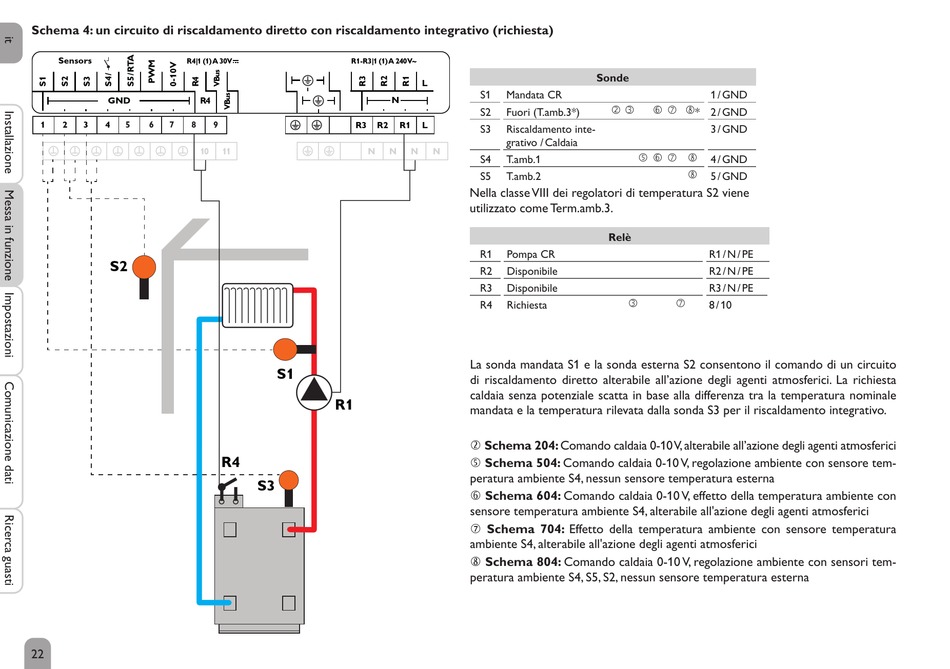

Schema 4: un circuito di riscaldamento diretto con riscaldamento integrativo (richiesta)
Sensors
R4|1 (1) A 30V
GND R4
1 2 3 4 5 6 7 8
10
S2
22
R1-R3|1 (1) A 240 V~
N
9
R3 R2
11 N N
S1
R1
R4
S3
L
S1 Mandata CR
S2 Fuori (T.amb.3*)
R1 L
S3 Riscaldamento inte-
grativo / Caldaia
N N
S4 T.amb.1
S5 T.amb.2
Nella classe VIII dei regolatori di temperatura S2 viene
utilizzato come Term.amb.3.
R1 Pompa CR
R2 Disponibile
R3 Disponibile
R4 Richiesta
La sonda mandata S1 e la sonda esterna S2 consentono il comando di un circuito
di riscaldamento diretto alterabile all'azione degli agenti atmosferici. La richiesta
caldaia senza potenziale scatta in base alla differenza tra la temperatura nominale
mandata e la temperatura rilevata dalla sonda S3 per il riscaldamento integrativo.
 Schema 204: Comando caldaia 0-10 V, alterabile all'azione degli agenti atmosferici
 Schema 504: Comando caldaia 0-10 V, regolazione ambiente con sensore tem-
peratura ambiente S4, nessun sensore temperatura esterna
 Schema 604: Comando caldaia 0-10 V, effetto della temperatura ambiente con
sensore temperatura ambiente S4, alterabile all'azione degli agenti atmosferici
 Schema 704: Effetto della temperatura ambiente con sensore temperatura
ambiente S4, alterabile all'azione degli agenti atmosferici
 Schema 804: Comando caldaia 0-10 V, regolazione ambiente con sensori tem-
peratura ambiente S4, S5, S2, nessun sensore temperatura esterna
Sonde
1 / GND
     * 2 / GND
3 / GND
   
4 / GND

5 / GND
Relè
R1 / N / PE
R2 / N / PE
R3 / N / PE
 
8 / 10
