Resol DeltaTherm HC mini Handbuch Für Den Fachhandwerker Seite 26

Heizung / Gem. Relais
Einstellkanal Bedeutung
Anf. 1 Anforderung 1
Relais Option Relais
Relais Untermenü Relais
Ausgang Auswahl Ausgang
Kesselsch. min Option Kesselschutz min
Tmin Kesselmindesttemperatur
Kesselsch. max Option Kesselschutz max
Tmax Kesselmaximaltemperatur
Sensor Kessel Auswahl Kesselsensor
0-10 V Option 0-10 Volt
0-10 V Untermenü 0-10 Volt
TSoll 1 Untere Kesseltemperatur
Volt 1 Untere Spannung
TSoll 2 Obere Kesseltemperatur
Volt 2 Obere Spannung
Dauerspannung Option Dauerspannung
Volt Wert der Dauerspannung
Tmin Kesselmindesttemperatur
Tmax Kesselmaximaltemperatur
Sen. Vorlauf Option Vorlaufsensor
Sensor Zuweisung Vorlaufsensor
Intervall Überwachungsintervall
Hysterese Hysterese für Korrektur
Korrektur Korrektur für Spannungssignal 0,1 ... 1,0 V
Mindestlaufz. Option Mindestlaufzeit
tMin Mindestlaufzeit
Option 0-10 V
Wenn die Option 0-10 V aktiviert wird, erscheint das Untermenü 0-10 V und der
Anforderung kann ein 0-10-V-Ausgang zugewiesen werden.
Der Regler kann mit dieser Option Wärmeerzeuger mit einer 0-10-V-Schnittstelle
modulierend anfordern.

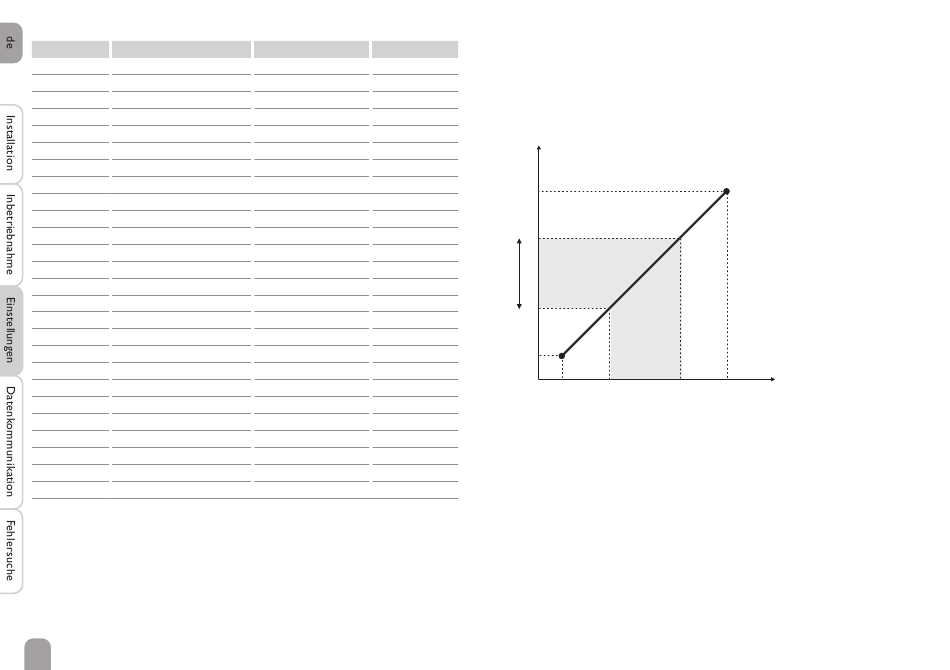

Die Kennlinie für das 0-10-V-Signal in Abhängigkeit von der Kesselsolltemperatur
wird nach Vorgabe des Kesselherstellers durch 2 Punkte festgelegt. Bei Temperatur
TSoll 1 beträgt das Spannungssignal für den Wärmeerzeuger Volt 1. Bei Tempe-
26
Einstellbereich / Auswahl Werkseinstellung
Aktiviert, Deaktiviert Deaktiviert
Ja, Nein Nein
- -
systemabhängig R4
Ja, Nein Nein
10 ... 90 °C 55 °C
Ja, Nein Nein
20 ... 95 °C 90 °C
systemabhängig S3
Ja, Nein Nein
- -
10 ... 90 °C 10 °C
0,0 ... 10,0 V 1,0 V
10 ... 90 °C 80 °C
0,0 ... 10,0 V 8,0 V
Ja, Nein Nein
0,1 ... 9,9 V 2,0 V
1 ... 90 °C 10 °C
1 ... 90 °C 80 °C
Ja, Nein Nein
systemabhängig S3
10 ... 600 s 30 s
0,5 ... 20,0 K 1,0 K
0,1 V
Ja, Nein Nein
0 ... 120 min 10 min
ratur TSoll 2 beträgt das Spannungssignal für den Wärmeerzeuger Volt 2. Der
Regler berechnet die daraus resultierende Kennlinie automatisch. Der Regler be-
rechnet die daraus resultierende Kennlinie automatisch. Wenn die Option Dauer-
spannung aktiviert wird, erscheint der Parameter Volt, mit dem eine Mindestspan-
nung eingestellt werden kann, die dauerhaft am Ausgang anliegt.
Spannungssignal in V
10
9
Volt 2 8
7
6
5
4
3
2
Volt 1 1
0
0 10 20 30 40
TSoll 1 Tmin
Mit den Einstellkanälen Tmax und Tmin können die Maximal- und Minimaltempe-
raturen für die Kesselsolltemperatur eingestellt werden.
Wenn die Option Sen.Vorlauf aktiviert wird, prüft der Regler, ob die errechnete
Solltemperatur im Wärmeerzeuger erreicht wird und passt das Spannungssignal ge-
gebenenfalls an. Dazu wird nach Ablauf des Intervalls die Temperatur am Sensor im
Kesselvorlauf überprüft. Weicht die gemessene Temperatur um mehr als die Hyste-
rese von der Kesselsolltemperatur ab, wird das Spannungssignal um den Wert Kor-
rektur angepasst. Dieser Vorgang wiederholt sich, bis die gemessene Temperatur
der Kesselsolltemperatur entspricht.
Wenn die Option Mindestlaufz. aktiviert wird, kann eine Mindestlaufzeit für die
Anforderung eingestellt werden.
Kesselsolltemperatur in °C
50 60 70 80 90 100
Tmax TSoll 2
