M
D e lt a S o l
®
1.2

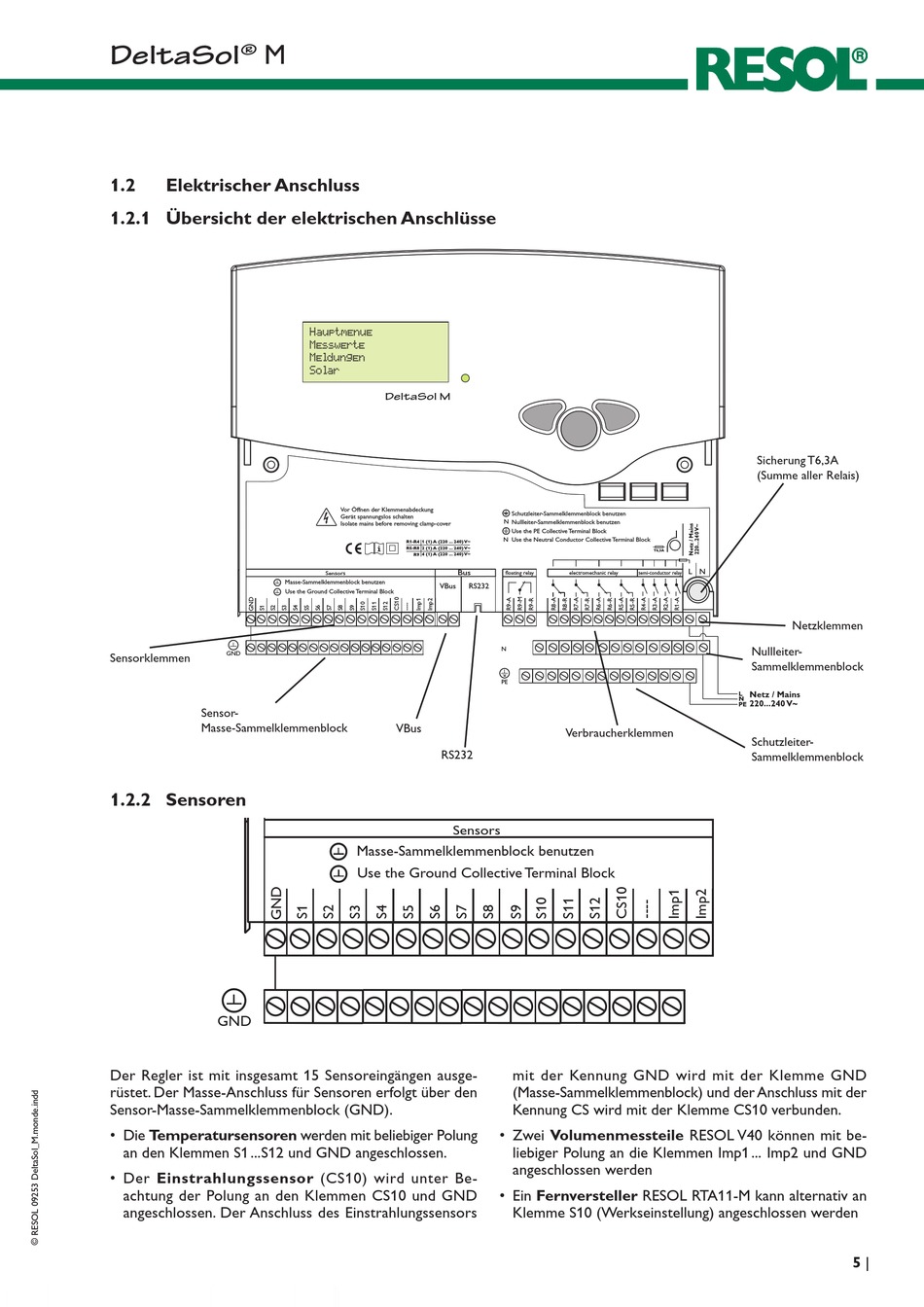

Elektrischer Anschluss

1.2.1 Übersicht der elektrischen Anschlüsse
GND
Sensorklemmen
Sensor-
Masse-Sammelklemmenblock

1.2.2 Sensoren

GND
Der Regler ist mit insgesamt 15 Sensoreingängen ausge-
rüstet. Der Masse-Anschluss für Sensoren erfolgt über den
Sensor-Masse-Sammelklemmenblock (GND).
• Die Temperatursensoren werden mit beliebiger Polung
an den Klemmen S1 ... S12 und GND angeschlossen.

• Der Einstrahlungssensor (CS10) wird unter Be-

achtung der Polung an den Klemmen CS10 und GND
ange schlossen. Der Anschluss des Einstrahlungssensors
Hauptmenue
Messwerte
Meldungen
Hauptmenue
Solar
Messwerte
Meldungen
Solar
DeltaSol M
Vor Öffnen der Klemmenabdeckung
Gerät spannungslos schalten
Isolate mains before removing clamp-cover
R1-R4 1 (1) A (220 ... 240) V~
R5-R8 2 (1) A (220 ... 240) V~
R9 4 (1) A (220 ... 240) V~
Bus
Sensors
Masse-Sammelklemmenblock benutzen
VBus
Use the Ground Collective Terminal Block
VBus
RS232
Sensors
Masse-Sammelklemmenblock benutzen
Use the Ground Collective Terminal Block
DeltaSol M
Schutzleiter-Sammelklemmenblock benutzen
N Nullleiter-Sammelklemmenblock benutzen
Use the PE Collective Terminal Block
N Use the Neutral Conductor Collective Terminal Block
floating relay electromechanic relay semi-conductor relay
RS232
N
Vor Öffnen der Klemmenabdeckung
PE
Gerät spannungslos schalten
Isolate mains before removing clamp-cover
Verbraucherklemmen
mit der Kennung GND wird mit der Klemme GND
(Masse-Sammel klemmenblock) und der Anschluss mit der
Kennung CS wird mit der Klemme CS10 verbunden.
• Zwei Volumenmessteile RESOL V40 können mit be-
liebiger Polung an die Klemmen Imp1 ... Imp2 und GND
angeschlossen werden
• Ein Fernversteller RESOL RTA11-M kann alternativ an
Klemme S10 (Werkseinstellung) angeschlossen werden
Sicherung T6,3A
(Summe aller Relais)
T6,3A
L N
Netzklemmen
Nullleiter-
Sammelklemmenblock
Netz / Mains
L
N
220...240 V~
PE
Schutzleiter-
R1-R4
1 (1) A (220 ... 240) V~
Sammelklemmenblock
R5-R8 2 (1) A (220 ... 240) V~
4 (1) A (220 ... 240) V~
R9
Bus
VBus
RS232
Schut
N
Nullle
Use t
N Use t
floating r
N
PE
