Die Ansteuerung gibt an, auf welche Weise die Drehzahlregelung einer angeschlos-
senen Pumpe erfolgt. Folgende Modi stehen für die Ansteuerung zur Auswahl:
Adapter = Drehzahlregelungssignal von einem Schnittstellenadapter VBus
0-10 V
= Drehzahlregelung über ein 0-10 V-Signal (nur R1)
PWM
= Drehzahlregelung über ein PWM-Signal (nur R1)
Standard = Pulspaketsteuerung (Werkseinstellung)
Die Drehzahlregelung einer HE-Pumpe erfolgt über ein PWM-Signal / 0 - 10 V-An-
steuerung. Zusätzlich zum Anschluss an das Relais (Spannungsversorgung) muss die
Pumpe an den PWM- oder 0-10-V-Ausgang des Reglers angeschlossen werden.
Wenn die Ansteuerungsart PWM oder 0-10 V ausgewählt wird, erscheint der Ein-
stellkanal Profil.
Unter Profil steht eine PWM-Kennlinie für eine Solarpumpe und eine Kennlinie für
eine Heizungspumpe zur Auswahl.

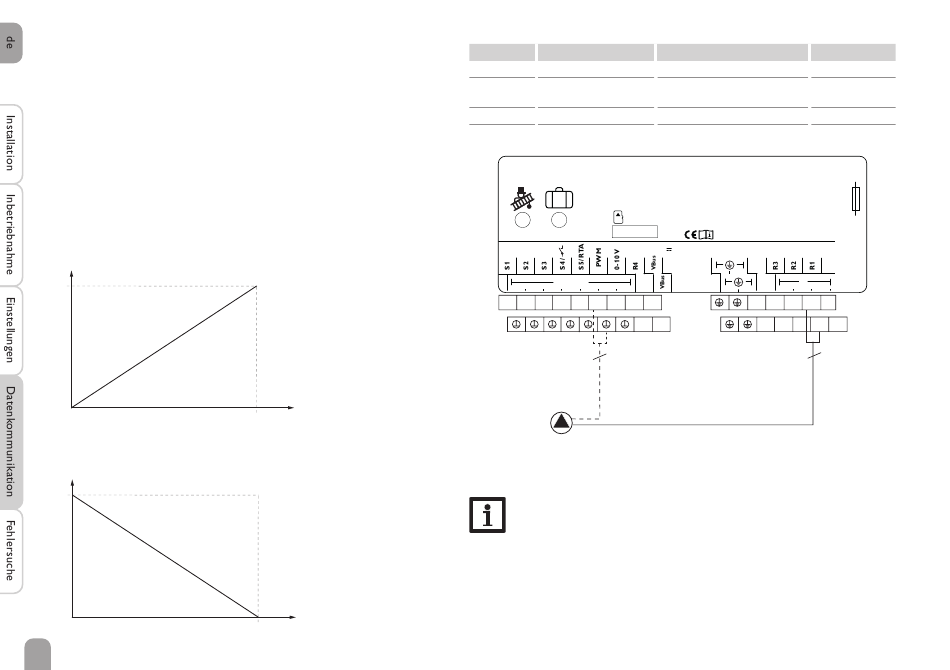

Kennlinie Ansteuerung: PWM; Profil: Solar
Drehzahl
100%
0%
Kennlinie Ansteuerung: PWM; Profil: Heizung
Drehzahl Heizung (H)
100%
0%
38
®
Solar (S)
Ausgang
100%
PWM
0-10 V
Ausgang
100%
PWM
0-10 V
Ein- / Ausgänge / Ausgänge
Einstellkanal
Bedeutung
/ PWM
R1 ... R4
Auswahl Relaisausgang
Ansteuer.
Ansteuerungsmodus
Profil
PWM-Kennlinie
Min. Drehz.
Minimaldrehzahl
Sensors
GND
1
2
3
4
5
6
Beispiel für den elektrischen Anschluss einer Hocheffizienzpumpe
Hinweis:
Wenn für einen Ausgang die Ansteuerungsart PWM, Adapter oder
0 -10 V ausgewählt wird, erweitert sich der Einstellbereich der Minimal-
drehzahl für diesen Ausgang auf 20 ... 100 %.
Einstellbereich / Auswahl
-
Adapter, 0-10 V (nur R1), PWM
(nur R1), Standard
Solar, Heizung
(20) 30 ... 100 %
SD
IP 20
R4|1 (1) A 30V
R1-R3|1 (1) A 240 V~
R4
7
8
9
R3
10
11
N
2
Werkseinstellung
-
Standard
Heizung
30 %
T4A
100 ... 240 V
50-60 Hz
L
N
R2
R1
L
N
N
N
3
