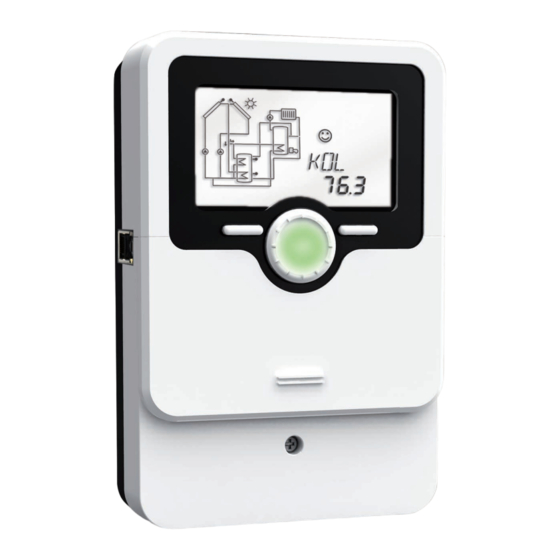

DeltaSol
SL
®
Handbuch für den
Anlagenbetreiber
Bedienung
Meldungen
de
Vielen Dank für den Kauf dieses RESOL-Gerätes.
Handbuch
Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal
nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf.
www.resol.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Resol DeltaSol SL
Inhaltszusammenfassung für Resol DeltaSol SL
- Seite 1 DeltaSol ® Handbuch für den Anlagenbetreiber Bedienung Meldungen Vielen Dank für den Kauf dieses RESOL-Gerätes. Handbuch Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf. www.resol.de...
- Seite 2 Sicherheitshinweise Zubehör und Ersatzteile Bitte beachten Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Weiteres Zubehör und Ersatzteile dürfen nur von autorisierten Fachkräften instal- Menschen und Sachwerte auszuschließen. liert bzw. ausgetauscht werden. Gefahr durch elektrischen Schlag: Symbolerklärung • Das Gerät muss jederzeit vom Netz getrennt werden können. •...
- Seite 3 Inhalt Produktbeschreibung ................4 1.1 Datenkommunikation / Bus ..................4 1.2 MicroSD-Karteneinschub ...................4 Bedienung und Funktion ..............5 2.1 Tasten und Einstellrad ....................5 2.2 Mikrotasten ........................5 2.3 Kontrollleuchte ......................5 2.4 Menüstruktur ........................5 2.5 Durch das Statusmenü scrollen ................6 2.6 Statusmenü ........................6 Anzeigen ....................
-
Seite 4: Produktbeschreibung
Sie Mess- und Bilanzwerte ablesen können. lagenwerte auf einer MicroSD-Karte. Die Werte können beispielsweise mit einem Tabellenkalkulationsprogramm geöffnet und visualisiert werden. MicroSD-Karteneinschub Eine handelsübliche MicroSD-Karte kann bei RESOL bezogen werden. Für weitere Informationen zur Verwendung der MicroSD-Karte siehe Seite 14. -
Seite 5: Bedienung Und Funktion
Kontrollleuchte Bedienung und Funktion Der Regler verfügt über eine mehrfarbige Kontrollleuchte in der Mitte des Einstell- Tasten und Einstellrad rades. Folgende Anlagenzustände können damit angezeigt werden: Symbol normal blinkend Grün Alles in Ordnung Handbetrieb: mindestens ein Relais HAND ON / Mi- nimaldrehzahl / Maximaldrehzahl Der Regler wird über 2 Tasten und 1 Einstellrad unterhalb des Displays bedient: Sensorbruch, Sensorkurzschluss, Volumenstronü-... - Seite 6 Durch das Statusmenü scrollen Anzeige Bedeutung TVFS Temperatur Volumenstromsensor TVFS Im Normalbetrieb des Reglers befindet sich das Display in der Statusebene. Um durch das Statusmenü zu scrollen, das Einstellrad nach rechts bzw. links drehen. TRPS Temperatur Drucksensor TRPS PWM1 PWM-Signal 1 Statusmenü...
-
Seite 7: Weitere Anzeigen
Kanalanzeige Anzeigen Symbol normal blinkend Statusanzeigen Relais ist aktiv Speichermaximalbegrenzungen ist Kollektorkühlfunktion ist aktiv, System- aktiv (Speicher maximaltemperatur kühlung oder Speicherkühlung ist aktiv wurde überschritten) Die Kanalanzeige besteht aus zwei Zeilen. In der oberen 16-Segment-Anzeige wer- Option Frostschutz ist aktiviert Kollektorminimalbegrenzung aktiv, den hauptsächlich Kanalnamen / Menüpunkte eingeblendet. -
Seite 8: Sprache Und Uhrzeit Einstellen
Anzeigen im Statusmenü Sprache und Uhrzeit einstellen Anzeige der Kollektortemperaturen Sprache TKOL(1, 2) Kollektortemperatur Sprache Anzeigebereich: -40 ... +260 °C Einstellbereich: dE, En Zeigt die momentane Kollektortemperatur an. Werkseinstellung: dE • TKOL : Kollektortemperatur in 2-Kollektor-Systemen (nur wenn vorhanden): Um die Menüsprache einzustellen, folgende Schritte durchführen: •... - Seite 9 Anzeige der Temperaturen an S3, S4 und S5 Anzeige des Volumenstromes S3, S4, S5 Sensortemperaturen Volumenstrom Anzeigebereich: -40 ... +260 °C Anzeigebereich: 0 .. 9999 l/h Zeigt die momentane Temperatur des jeweiligen Zusatzsensors an, falls ein solcher Zeigt den gemessenen momentanen Volumenstrom in der Solaranlage an. Dieser angeschlossen ist: dient der Ermittlung der übertragenen Wärmemenge.
-
Seite 10: Betriebsstundenzähler
Betriebsstundenzähler Anzeige der Wärmemenge kWh/MWh h R (1, 2, 3, 4) Wärmemenge‚ in kWh / MWh Betriebsstundenzähler Der Regler kann die aus den Solarkollektoren gewonnene Wärmemenge berech- Der Betriebsstundenzähler summiert die Betriebsstunden des jeweiligen Relais nen und anzeigen. (h R1 / h R2 / h R3 / h R4). Die aufsummierten Betriebsstunden können zurückgesetzt werden. - Seite 11 (2/3) angezeigt, solange die jeweilige Pumpe im Blockierschutzbetrieb läuft. Stabilisierung Solaranlagen, die im Stillstand das Wärmeträgermedium aus den Kollektoren in ei- nen Auffangbehälter zurückfließen lassen (Drainback-Anlagen), benötigen eine be- sondere Regellogik, um effizient zu funktionieren. Anzeige der Drainback-Zeitperioden Wenn Sie eine Drainback-Anlage haben, hat Ihr Fachhandwerker alle nötigen Ein- STAB stellungen vorgenommen.
- Seite 12 Erhitzungsperiode Urlaubsfunktion H-Day/Tage Urlaubstage Einstellbereich: 1 ... 100 Werkseinstellung: 10 DDES H-Day/OSYK Erhitzungsperiode Systemkühlung Anzeigebereich: Auswahl: ON / OFF 0:00 ... 23:59 (hh:mm) Werkseinstellung: ON Wenn nötig, fordert der Regler nach Ablauf der Überwachungsperiode eine Erhit- zung des Warmwasserspeichers über die Nachheizung an. Der Zeitraum, über den die Nachheizung den Warmwasserspeicher zur Desinfektion erhitzt, wird rück- H-Day/DTKE wärtslaufend in Stunden und Minuten angezeigt.
- Seite 13 Die Systemkühlung dient dazu, das Solarsystem für eine längere Zeit betriebsbereit H-Day/UTSPE zu halten. Sie ignoriert die Speichermaximaltemperatur, um das Kollektorfeld und Übertemperatur ein das Wärmeträgermedium an Tagen starker Einstrahlung thermisch zu entlasten. Einstellbereich: 4 ... 95 °C Die Systemkühlung kann mit dem Parameter OSYK aktiviert werden. Es gelten Werkseinstellung: 65 °C die einstellbaren Einschalt- und Ausschaltdifferenzen DTKE und DTKA.
-
Seite 14: Microsd-Karte
Handbetrieb MicroSD-Karte HAND / HAND1 (2, 3): OSDK / OSDK Einstellbereich: MicroSD-Karte Auto, ON, OFF, nLO, nHI Auswahl: ON / OFF Werkseinstellung: Auto Werkseinstellung: OFF HAND / HAND4: OSDK / LOGI Einstellbereich: Aufzeichnungsintervall Auto, ON, OFF Einstellbereich: 1 ... 1200 s Werkseinstellung: Auto Werkseinstellung: 60 s Für Kontroll- und Servicearbeiten kann der Betriebsmodus der Relais manuell... - Seite 15 MicroSD-Kartenoption aktivieren: Mögliche Erläuterung Taste 2 drücken, um in das Menü zu gelangen. Meldungen Mit dem Einstellrad den Kanal OSDK anwählen und Taste 2 drücken. DSYS Dateisystemfehler Mit dem Einstellrad auf On stellen und mit Taste 2 bestätigen. KTYP Kartentyp wird nicht unterstützt Die MicroSD-Kartenoption ist nun aktiviert.
- Seite 16 Meldungen Fehlermeldung Wert Beschreibung Code 0001 888.8 Sensorunterbrechung Code 0002 -88.8 Sensorkurzschluss ∆T zu hoch Code 0011 Code 0021 Nachtzirkulation Code 0031 VL/RL vertauscht Beispiel: Meldung für „Kurzschluss an Sensor 2“ Code 0041 Volumenstromüberwachung Kein Durchfluss am Sensor ACHTUNG! Anlagenschäden durch unsachgemäße Bedienung! Code 0051 Überdruck in der Anlage Eine unsachgemäße Bedienung kann Anlagenschäden verursachen.
-
Seite 17: Technische Daten
Technische Daten Eingänge: 4 Temperatursensoren Pt1000, Pt500 oder KTY, 1 Grundfos Direct Sensor™ (analog) und 1 Frequenzeingang, 1 Impulseingang V40 (umschaltbar auf Temperatursen- soreingang Pt1000, Pt500 oder KTY) Ausgänge: 3 Halbleiterrelais, 1 potenzialfreies Kleinspannungsrelais und 2 PWM- Ausgänge (auf 0-10 V umschaltbar) PWM-Frequenz: 512 Hz PWM-Spannung: 10,8 V Schaltleistung:... - Seite 18 Notizen...
- Seite 19 Notizen...
- Seite 20 Eine Verwendung außerhalb des Urheberrechts bedarf der Zeichnungen und Texte aus, sie haben lediglich Beispielcharakter. Werden darin Zustimmung der Firma RESOL – Elektronische Regelungen GmbH. Dies gilt vermittelte Inhalte benutzt oder angewendet, so geschieht dies ausdrücklich auf insbesondere für Vervielfältigungen / Kopien, Übersetzungen, Mikroverfilmungen das eigene Risiko des jeweiligen Anwenders.
