Xgard and Xgard IR

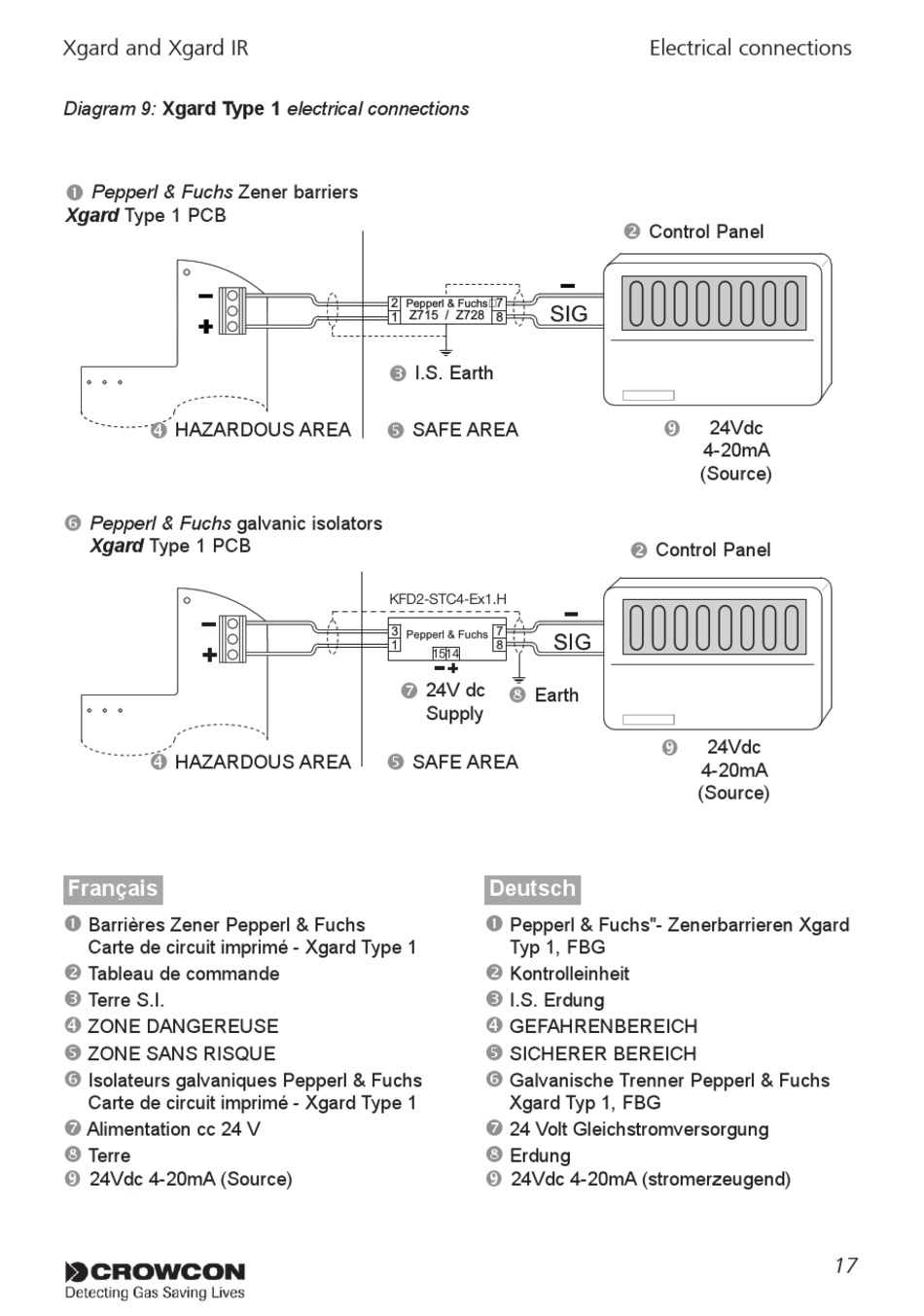

Diagram 9: Xgard Type 1 electrical connections

Pepperl & Fuchs Zener barriers
Œ
Xgard Type 1 PCB
HAZARDOUS AREA

Pepperl & Fuchs galvanic isolators
‘
Xgard Type 1 PCB
HAZARDOUS AREA

Français
Œ
Barrières Zener Pepperl & Fuchs
Carte de circuit imprimé - Xgard Type 1

Tableau de commande
Ž Terre S.I.

ZONE DANGEREUSE

ZONE SANS RISQUE
‘ Isolateurs galvaniques Pepperl & Fuchs
Carte de circuit imprimé - Xgard Type 1
’
Alimentation cc 24 V

Terre
24Vdc 4-20mA (Source)

2 7
Pepperl & Fuchs
SIG
Z715 / Z728
1 8
I.S. Earth
Ž
SAFE AREA

4 2
MTL
SIG
715+ / 728+
3 1
KFD2-STC4-Ex1.H
1514
24V dc
’
 Earth
Supply
SAFE AREA

Deutsch
Œ
Pepperl & Fuchs"- Zenerbarrieren Xgard
Typ 1, FBG

Kontrolleinheit
Ž I.S. Erdung

GEFAHRENBEREICH

SICHERER BEREICH
‘ Galvanische Trenner Pepperl & Fuchs
Xgard Typ 1, FBG
’
24 Volt Gleichstromversorgung

Erdung
24Vdc 4-20mA (stromerzeugend)

Electrical connections
Control Panel

 24Vdc
4-20mA
(Source)
Control Panel

 24Vdc
4-20mA
(Source)
17
