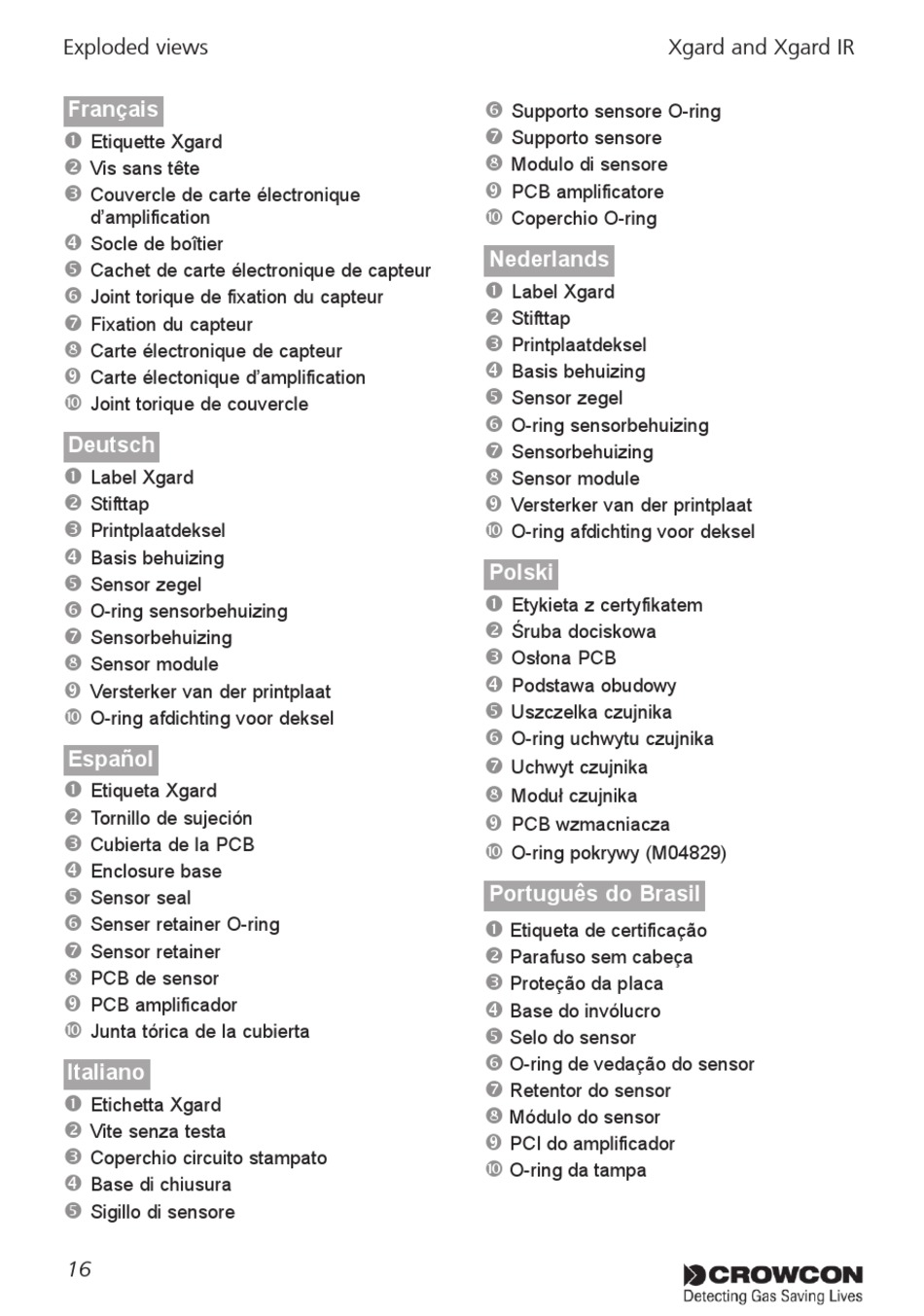

Exploded views
Français
Œ
Etiquette Xgard

Vis sans tête
Ž
Couvercle de carte électronique
d'amplification

Socle de boîtier

Cachet de carte électronique de capteur
‘
Joint torique de fixation du capteur
’
Fixation du capteur

Carte électronique de capteur
 Carte électonique d'amplification

Joint torique de couvercle
Deutsch
Œ
Label Xgard
 Stifttap
Ž
Printplaatdeksel

Basis behuizing

Sensor zegel
‘
O-ring sensorbehuizing
’ Sensorbehuizing

Sensor module

Versterker van der printplaat

O-ring afdichting voor deksel
Español
Œ
Etiqueta Xgard

Tornillo de sujeción
Ž
Cubierta de la PCB

Enclosure base
 Sensor seal
‘
Senser retainer O-ring
’
Sensor retainer

PCB de sensor

PCB amplificador

Junta tórica de la cubierta
Italiano
Œ
Etichetta Xgard

Vite senza testa
Ž Coperchio circuito stampato

Base di chiusura

Sigillo di sensore
16
‘
Supporto sensore O-ring
’
Supporto sensore

Modulo di sensore
 PCB amplificatore

Coperchio O-ring
Nederlands
Œ
Label Xgard
 Stifttap
Ž
Printplaatdeksel

Basis behuizing

Sensor zegel
‘
O-ring sensorbehuizing
’ Sensorbehuizing

Sensor module

Versterker van der printplaat

O-ring afdichting voor deksel
Polski
Œ
Etykieta z certyfikatem

Śruba dociskowa
Ž
Osłona PCB

Podstawa obudowy

Uszczelka czujnika
‘
O-ring uchwytu czujnika
’
Uchwyt czujnika

Moduł czujnika

PCB wzmacniacza

O-ring pokrywy (M04829)
Português do Brasil
Œ
Etiqueta de certificação

Parafuso sem cabeça
Ž
Proteção da pIaca

Base do invólucro

Selo do sensor
‘
O-ring de vedação do sensor
’
Retentor do sensor
 Módulo do sensor

PCI do amplificador

O-ring da tampa
