9 Kalibrierung und Justierung

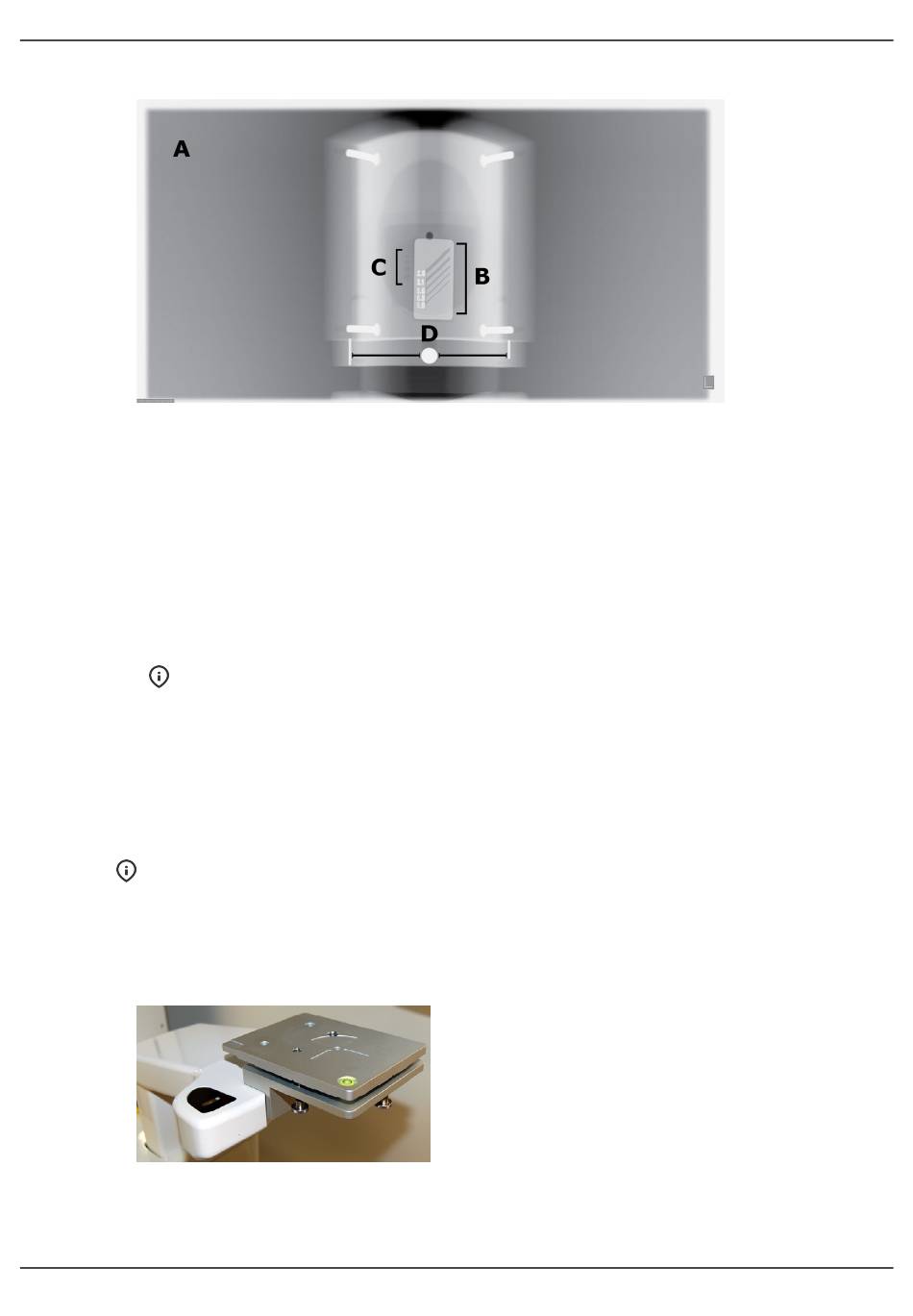

5. Nehmen Sie eine Sichtprüfung des Ergebnisses mithilfe der Bildgebungssoftware vor.
Zu prüfende Punkte:
A
B
C
D
HINWEIS! Der QS-Kollimator für Panoramaaufnahmen ist mit einem 0,8-mm-Kupferfilter
ausgestattet. Wenn eine höhere Filterleistung erforderlich ist, kann eine zusätzliche
Filterung an der Röhrenkopfabdeckung befestigt werden. Am Gerät müssen ggf. höhere
Aufnahmewerte eingestellt werden, um einen zusätzlichen 1-mm-Kupferfilter zu
kompensieren. Bitten Sie den technischen Kundendienst, die Einstellung für die Kupferdicke
anzupassen.
9.4 3D-Kalibrierung
HINWEIS! Diese Kalibrierungen sind nur bei 3D-Geräten erforderlich.
9.4.1 3D-Geometriekalibrierung
1. Befestigen Sie die Basisplatte des 3D-Phantoms (Wasserwageneinheit) am unteren Ausleger.
Richten Sie die Platte mithilfe der Schrauben auf der Unterseite der Phantom-Basisplatte und der
Libelle auf der Oberseite der Phantom-Basisplatte waagerecht aus.
88
Gleichmäßigkeit des Aufnahmebereichs. Ein nicht belichteter Bereich umgibt die
gesamte Aufnahme.
Hohe Kontrastauflösung: mindestens 3,1 lp/mm müssen erkennbar sein.
Alle vier Löcher für niedrige Kontrastleistung müssen sichtbar sein.
Der Kreis muss rund sein und symmetrisch zwischen den zwei Zapfen liegen. Der
Abstand von beiden Zapfen zur Mitte muss gleich groß sein.
