Multilayer-Auswahl - KaVo ORTHOPANTOMOGRAPH OP 3D Pro Bedienungsanleitung

5.1.3 Multilayer-Auswahl

Die Position der Fokuszone kann nach der Aufnahme eingestellt werden, was Ihnen die Auswahl des
erstellten Bildes mit maximaler Bildklarheit und -schärfe ermöglicht. Das Gerät bietet fünf vorab
angepasste Bilder zur Auswahl an.
Das Gerät kann so konfiguriert werden, dass es automatisch:
1. das nicht angepasste Bild auswählt
2. alle Bilder an die Arbeitsstation sendet
3. alle Bilder auf der GUI zur Bildauswahl anzeigt.
• Im mittleren Bild wird keine Anpassung vorgenommen, d. h., die Fokuszone befindet sich an der
Schicht-Lichtposition.
• Bei Bildern auf der linken Seite wird die Fokuszone in Richtung des Halses des Patienten
(posterior) eingestellt.
• Bei Bildern auf der rechten Seite wird die Fokuszone in Richtung der Lippen des Patienten
(anterior) eingestellt.
Der Unterschied bei der Einstellung der Fokuszone zwischen den Bildern beträgt 3 mm.
Wenn Sie die GUI zur Auswahl der an der Arbeitsstation zu untersuchenden Bilder verwenden, wählen
Sie die Bilder wie folgt aus:

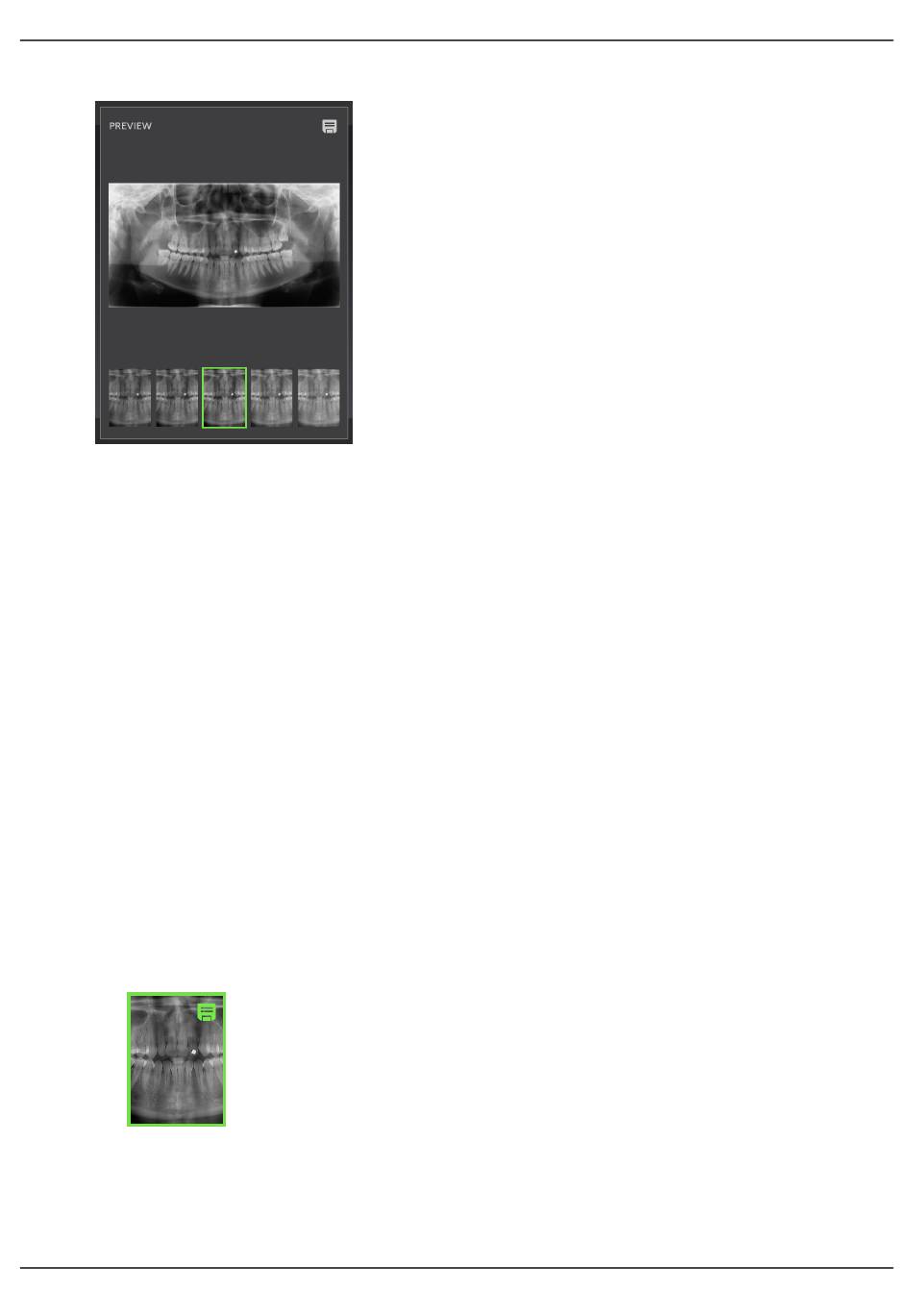

1. Auf dem Touchscreen wird eine große Vorschau der ausgewählten Miniaturansicht gezeigt.
Drücken Sie auf die Miniaturansicht im unteren Teil des Bildschirms, um auszuwählen, welches Bild
in der Vorschau angezeigt werden soll.
2. Wenn Sie das in der Vorschau angezeigte Bild zum Speichern markieren möchten, drücken Sie
erneut auf die Miniaturansicht. In der oberen rechten Ecke der Miniaturansicht erscheint ein
Symbol zum Speichern der Anzeige.
3. Wiederholen Sie diesen Vorgang für alle gewünschten Bilder.
ORTHOPANTOMOGRAPH
™
OP 3D Pro
5 Aufnahmeprogramme
41
