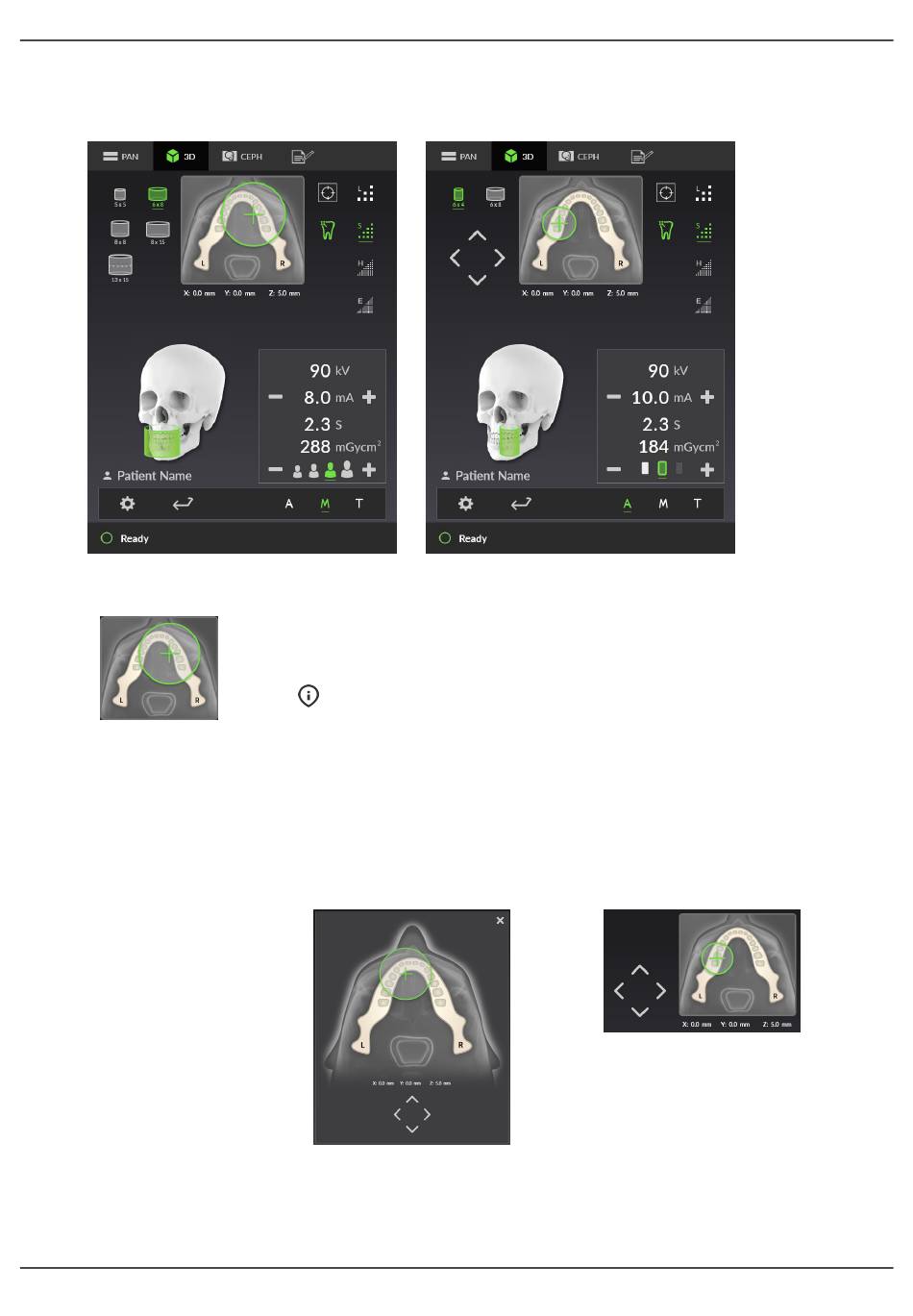

4.1.4 3D-Bildgebungsansicht
Dentalkarte
ORTHOPANTOMOGRAPH
MFOV-Geräte
Die Dentalkarte zeigt, welcher Teil der Bezahnung mit der ausgewählten
FOV-Größe aufgenommen wird. Sie können den aufzunehmenden Teil der
Bezahnung manuell auswählen.
HINWEIS! Diese Positionierung wirkt sich nur auf die horizontale
Position des FOV aus. Die vertikalen Anpassungen erfolgen mithilfe
der Patientenpositionierleuchten über ein Verstellen der Kinnstütze.
1. Nur MFOV-Geräte: Drücken Sie auf die Dentalkarte. Es wird ein Pop-up-
Bildschirm angezeigt.
2. Bewegen Sie das FOV durch Drücken auf die Bezahnung in den
Interessenbereich (ROI).
3. Nehmen Sie mit den Pfeiltasten eine Feinabstimmung der Position vor.
MFOV-Geräte:
™
OP 3D Pro
SFOV-Geräte
SFOV-Geräte:
