SPS 1-4
Version 2.0 (02/2010) de
Originalbetriebsanleitung

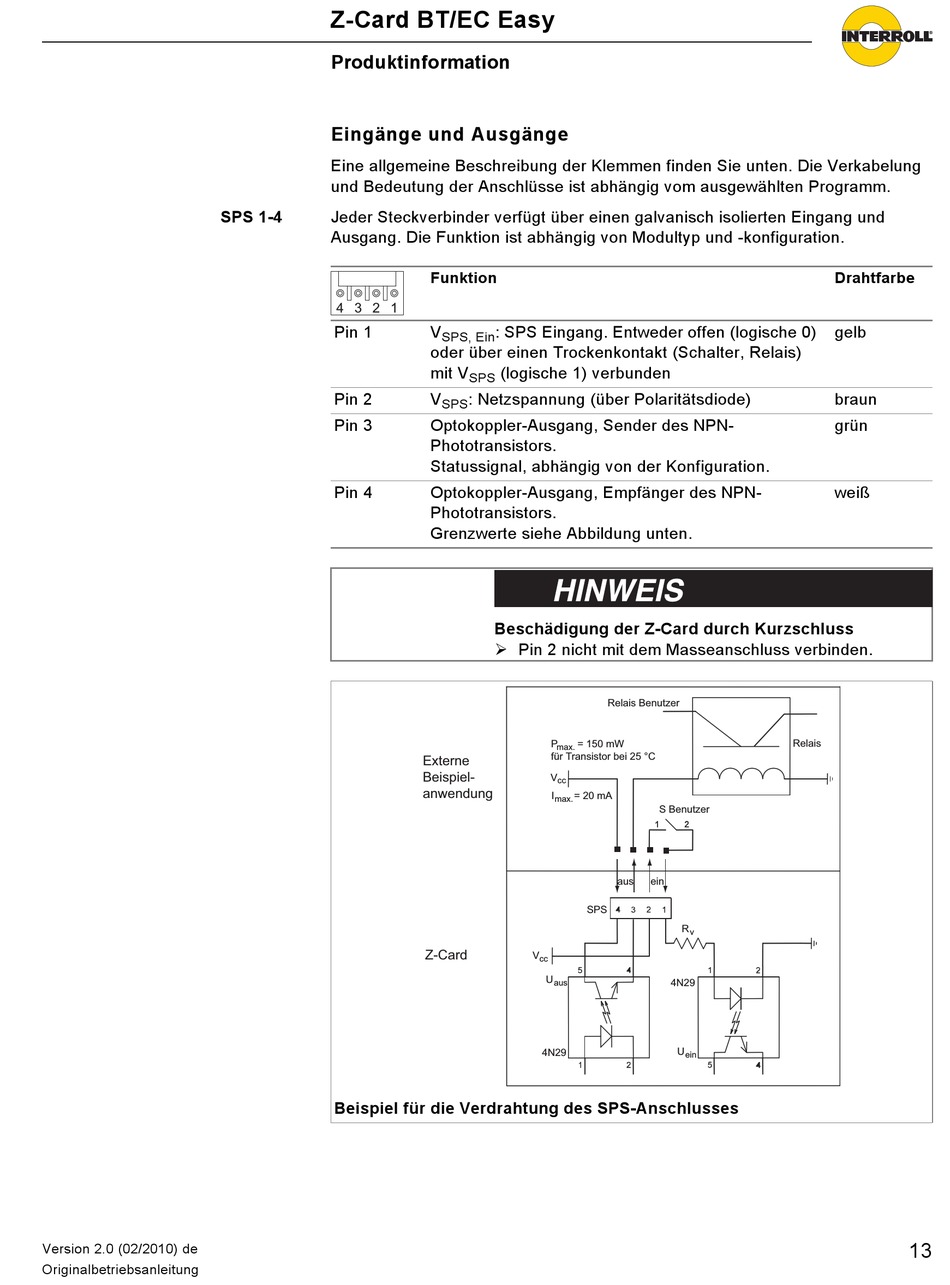

Z-Card BT/EC Easy
Produktinformation
Eingänge und Ausgänge
Eine allgemeine Beschreibung der Klemmen finden Sie unten. Die Verkabelung
und Bedeutung der Anschlüsse ist abhängig vom ausgewählten Programm.
Jeder Steckverbinder verfügt über einen galvanisch isolierten Eingang und
Ausgang. Die Funktion ist abhängig von Modultyp und -konfiguration.
Funktion
4 3 2 1
Pin 1
V
: SPS Eingang. Entweder offen (logische 0)
SPS, Ein
oder über einen Trockenkontakt (Schalter, Relais)
mit V
(logische 1) verbunden
SPS
Pin 2
V
: Netzspannung (über Polaritätsdiode)
SPS
Pin 3
Optokoppler-Ausgang, Sender des NPN-
Phototransistors.
Statussignal, abhängig von der Konfiguration.
Pin 4
Optokoppler-Ausgang, Empfänger des NPN-
Phototransistors.
Grenzwerte siehe Abbildung unten.
Beschädigung der Z-Card durch Kurzschluss
Pin 2 nicht mit dem Masseanschluss verbinden.
Externe
Beispiel-
anwendung
Z-Card
Beispiel für die Verdrahtung des SPS-Anschlusses
Relais Benutzer
P
= 150 mW
max.
für Transistor bei 25 °C
V
cc
I
= 20 mA
max.
S Benutzer
aus
ein
SPS
R
v
V
cc
U
aus
4N29
U
4N29
ein
Drahtfarbe
gelb
braun
grün
weiß
Relais
13
