Standardprogramme; Anschluss; Beschreibung - Interroll Z-Card BT Easy Betriebsanleitung

Relaismodul (Programm 0)
Version 2.0 (02/2010) de
Originalbetriebsanleitung
Z-Card BT/EC Easy
Produktinformation

Standardprogramme

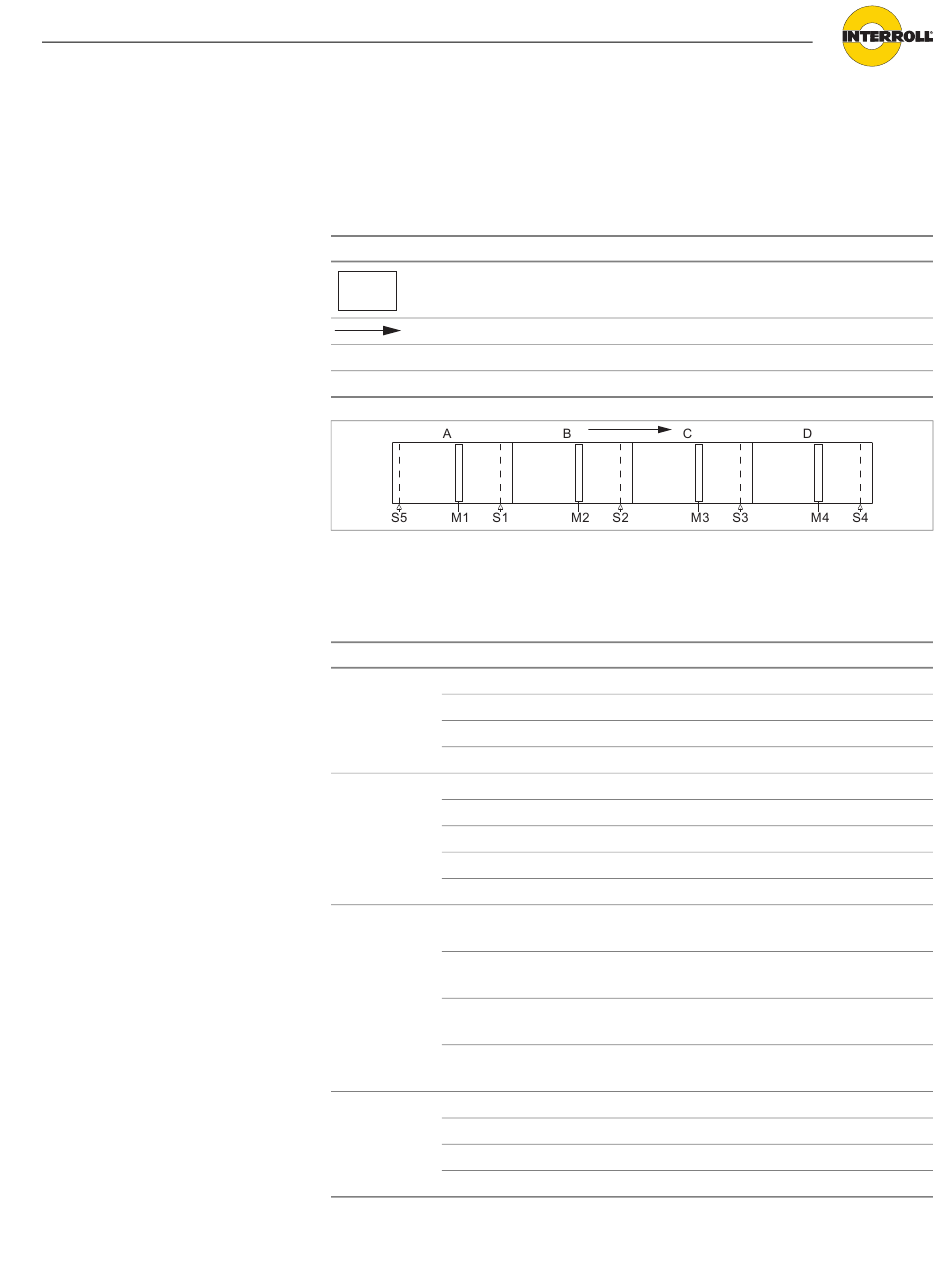

In jeder der folgenden Programmbeschreibungen ist der entsprechende
Förderabschnitt stilisiert dargestellt. Die folgenden Symbole werden in den
Diagrammen verwendet:
Symbol Bedeutung
Zone
Förderrichtung
M... Motornummer
S... Sensornummer
In diesem Programm wird das Modul von einer externen Steuerung überwacht
und gesteuert (z. B. SPS). Es gibt vier digitale Eingänge zum Starten oder
Stoppen der vier Motoren sowie vier digitale Ausgänge zur Übermittlung des
Sensorstatus an die externe Steuerung.

Anschluss

Motor M1
M2
M3
M4
Sensor S1
S2
S3
S4
S5
Digitaler 1
Eingang
2
3
4
Digitaler 1
Ausgang
2
3
4

Beschreibung

Motor für Zone 1
Motor für Zone 2
Motor für Zone 3
Motor für Zone 4
Sensor für Zone 1
Sensor für Zone 2
Sensor für Zone 3
Sensor für Zone 4
---
24 VDC = Motor 1 Laufbefehl
0 VDC = Motor 1 Bremsbefehl
24 VDC = Motor 2 Laufbefehl
0 VDC = Motor 2 Bremsbefehl
24 VDC = Motor 3 Laufbefehl
0 VDC = Motor 3 Bremsbefehl
24 VDC = Motor 4 Laufbefehl
0 VDC = Motor 4 Bremsbefehl
24 VDC = Sensor 1 detektiert Objekt
24 VDC = Sensor 2 detektiert Objekt
24 VDC = Sensor 3 detektiert Objekt
24 VDC = Sensor 4 detektiert Objekt
