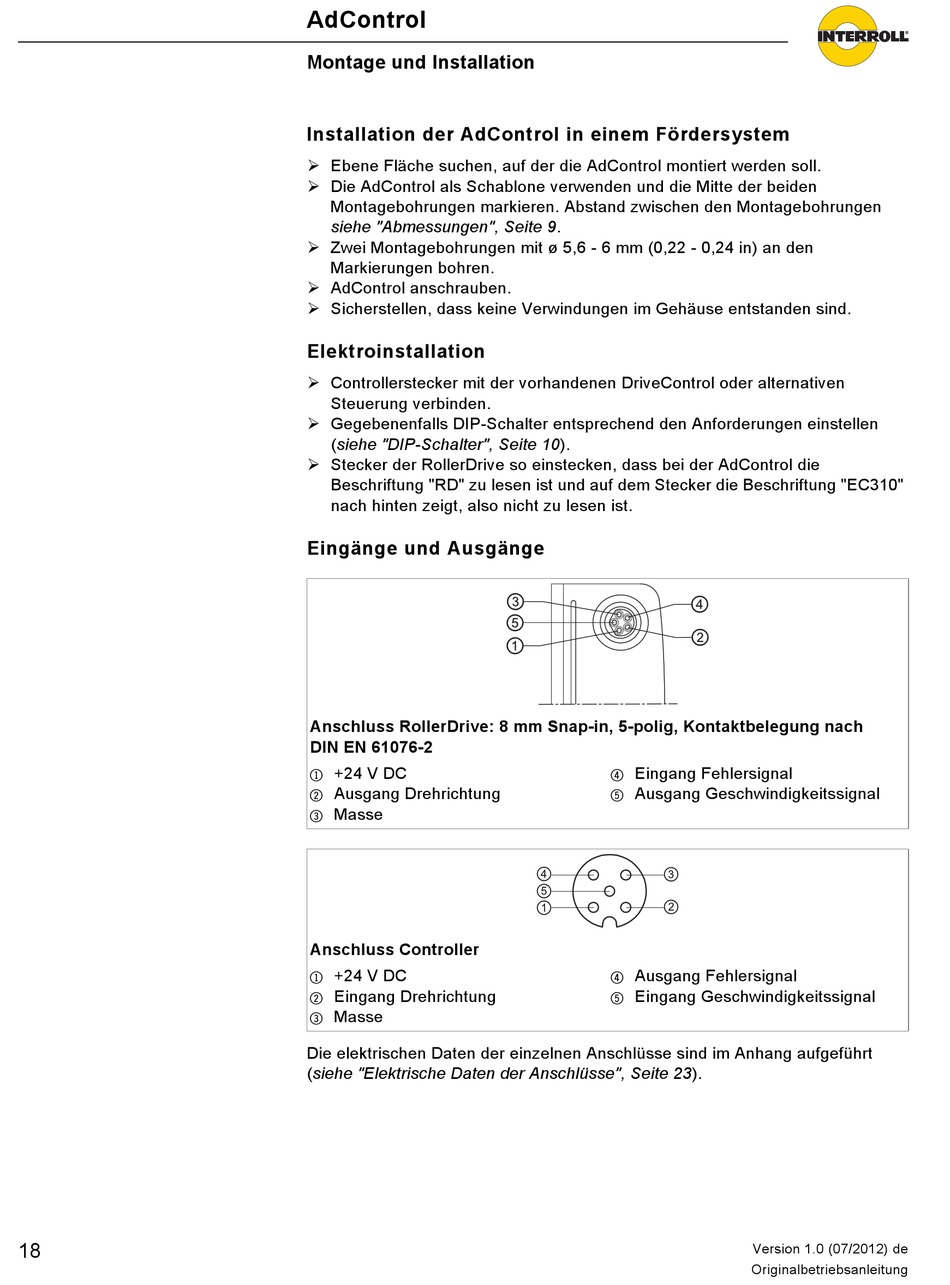

Montage und Installation
Installation der AdControl in einem Fördersystem
Ebene Fläche suchen, auf der die AdControl montiert werden soll.
Die AdControl als Schablone verwenden und die Mitte der beiden
Montagebohrungen markieren. Abstand zwischen den Montagebohrungen
siehe "Abmessungen", Seite 9.
Zwei Montagebohrungen mit ø 5,6 - 6 mm (0,22 - 0,24 in) an den
Markierungen bohren.
AdControl anschrauben.
Sicherstellen, dass keine Verwindungen im Gehäuse entstanden sind.
Elektroinstallation
Controllerstecker mit der vorhandenen DriveControl oder alternativen
Steuerung verbinden.
Gegebenenfalls DIP-Schalter entsprechend den Anforderungen einstellen
(siehe "DIP-Schalter", Seite 10).
Stecker der RollerDrive so einstecken, dass bei der AdControl die
Beschriftung "RD" zu lesen ist und auf dem Stecker die Beschriftung "EC310"
nach hinten zeigt, also nicht zu lesen ist.
Eingänge und Ausgänge
Anschluss RollerDrive: 8 mm Snap-in, 5-polig, Kontaktbelegung nach
DIN EN 61076-2
+24 V DC
1
Ausgang Drehrichtung
2
Masse
3
Anschluss Controller
+24 V DC
1
Eingang Drehrichtung
2
Masse
3
Die elektrischen Daten der einzelnen Anschlüsse sind im Anhang aufgeführt
(siehe "Elektrische Daten der Anschlüsse", Seite 23).
Eingang Fehlersignal
4
Ausgang Geschwindigkeitssignal
5
Ausgang Fehlersignal
4
Eingang Geschwindigkeitssignal
5
