Relaismodul VOR/RÜCK
(Programm 10)
Version 2.0 (02/2010) de
Originalbetriebsanleitung
Z-Card BT/EC Easy
Produktinformation
Sonderprogramme
Tipp
Zur Verwendung der Sonderprogramme muss der Sonderprogrammschalter von
"0-F" (rechts) auf "10-1F" (links) gestellt werden.

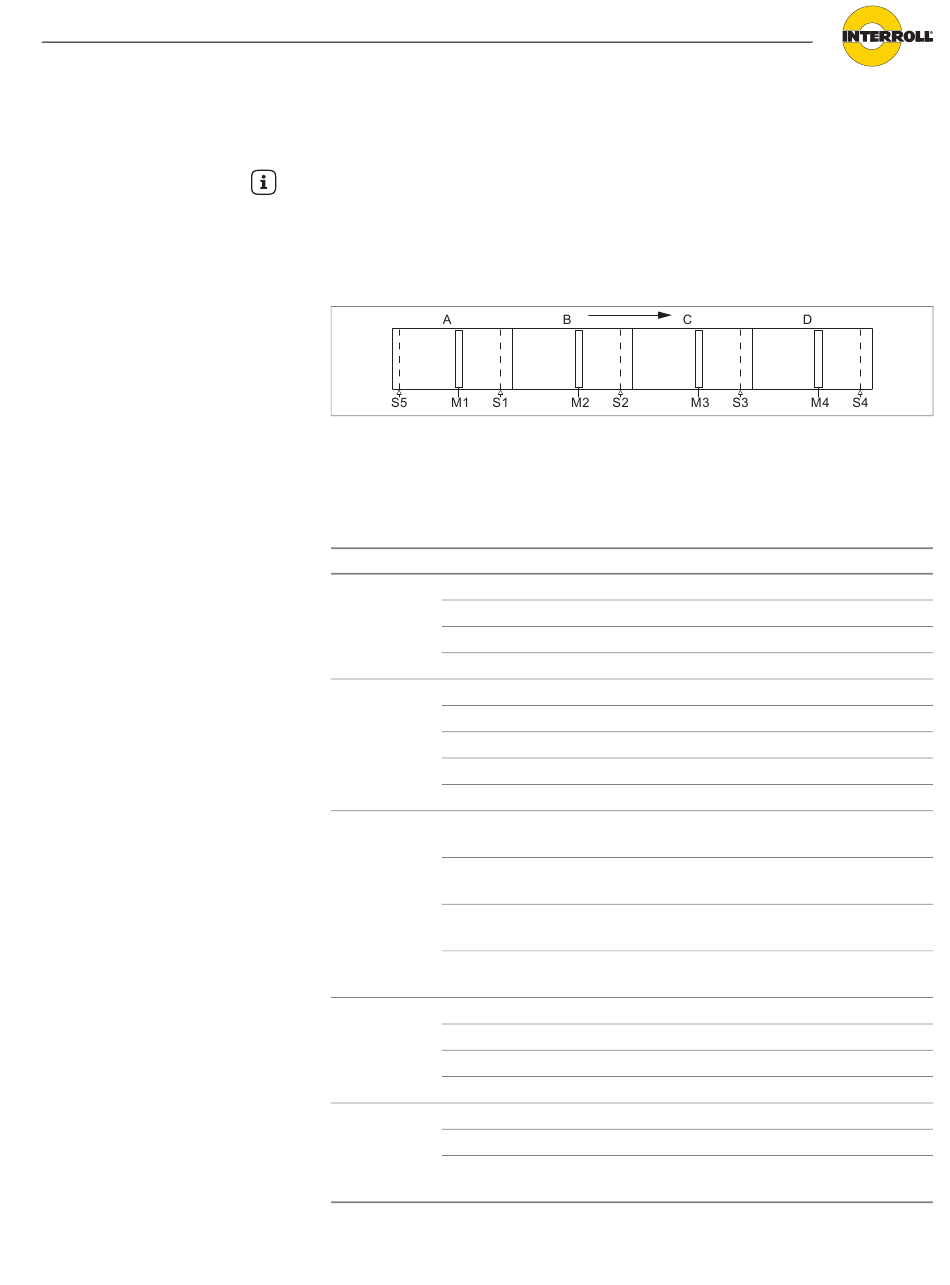

In jeder der folgenden Programmbeschreibungen ist der entsprechende
Förderabschnitt stilisiert dargestellt (Bedeutung der Symbole siehe
"Standardprogramme", Seite 23).
In diesem Programm wird das Modul von einer externen Steuerung überwacht
und gesteuert (z. B. SPS). Zu diesem Zweck gibt es vier digitale Eingänge zum
Starten oder Stoppen der vier Motoren in Vorwärts- oder Rückwärts-Richtung
sowie vier digitale Ausgänge zur Übermittlung des Sensorstatus an die externe
Steuerung.
Anschluss
Motor
M1
M2
M3
M4
Sensor
S1
S2
S3
S4
S5
Digitaler
1
Eingang
2
3
4
Digitaler
1
Ausgang
2
3
4
Easy-Bus
Vor
Nach
Ein-/Aus-
schleuser
Beschreibung
Motor 1
Motor 2
Motor 3
Motor 4
Sensor 1
Sensor 2
Sensor 3
Sensor 4
Sensor 5
24 VDC = Motor 1 und 2 Vorlaufbefehl
0 VDC = Motor 1 und 2 Bremsbefehl
24 VDC = Motor 1 und 2 Rücklaufbefehl
0 VDC = Motor 1 und 2 Bremsbefehl
24 VDC = Motor 3 und 4 Vorlaufbefehl
0 VDC = Motor 3 und 4 Bremsbefehl
24 VDC = Motor 3 und 4 Rücklaufbefehl
0 VDC = Motor 3 und 4 Bremsbefehl
24 VDC = Sensor 1 detektiert Objekt
24 VDC = Sensor 2 detektiert Objekt
24 VDC = Sensor 3 detektiert Objekt
24 VDC = Sensor 4 oder Sensor 5 detektiert Objekt
---
---
---
