Störung
Gelbe LED leuchtet nicht.
Motoren laufen nicht und keine
Spannungsversorgung zu den
Sensoren.
Motoren laufen nicht,
Spannungsversorgung zu den
Sensoren besteht aber.
Motoren drehen sich in die falsche
Richtung.
Modul empfängt kein Fördergut vom
vorgeschalteten Modul oder
transportiert kein Fördergut zum
nachgeschalteten Modul.
Version 2.0 (02/2010) de
Originalbetriebsanleitung
Z-Card BT/EC Easy

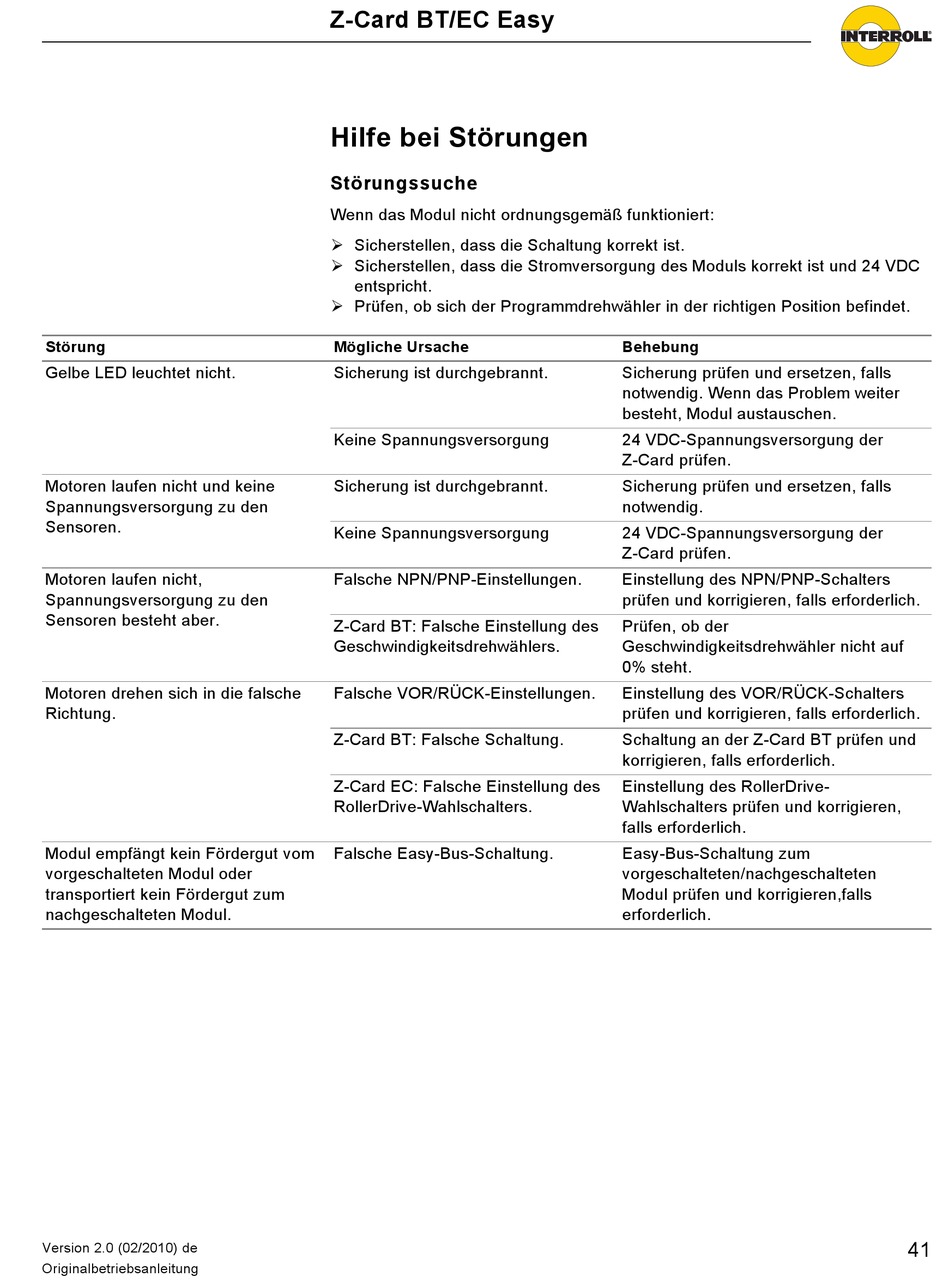

Hilfe bei Störungen
Störungssuche
Wenn das Modul nicht ordnungsgemäß funktioniert:
 Sicherstellen, dass die Schaltung korrekt ist.
 Sicherstellen, dass die Stromversorgung des Moduls korrekt ist und 24 VDC
entspricht.
 Prüfen, ob sich der Programmdrehwähler in der richtigen Position befindet.
Mögliche Ursache
Sicherung ist durchgebrannt.
Keine Spannungsversorgung
Sicherung ist durchgebrannt.
Keine Spannungsversorgung
Falsche NPN/PNP-Einstellungen.
Z-Card BT: Falsche Einstellung des
Geschwindigkeitsdrehwählers.
Falsche VOR/RÜCK-Einstellungen.
Z-Card BT: Falsche Schaltung.
Z-Card EC: Falsche Einstellung des
RollerDrive-Wahlschalters.
Falsche Easy-Bus-Schaltung.
Behebung
Sicherung prüfen und ersetzen, falls
notwendig. Wenn das Problem weiter
besteht, Modul austauschen.
24 VDC-Spannungsversorgung der
Z-Card prüfen.
Sicherung prüfen und ersetzen, falls
notwendig.
24 VDC-Spannungsversorgung der
Z-Card prüfen.
Einstellung des NPN/PNP-Schalters
prüfen und korrigieren, falls erforderlich.
Prüfen, ob der
Geschwindigkeitsdrehwähler nicht auf
0% steht.
Einstellung des VOR/RÜCK-Schalters
prüfen und korrigieren, falls erforderlich.
Schaltung an der Z-Card BT prüfen und
korrigieren, falls erforderlich.
Einstellung des RollerDrive-
Wahlschalters prüfen und korrigieren,
falls erforderlich.
Easy-Bus-Schaltung zum
vorgeschalteten/nachgeschalteten
Modul prüfen und korrigieren,falls
erforderlich.
