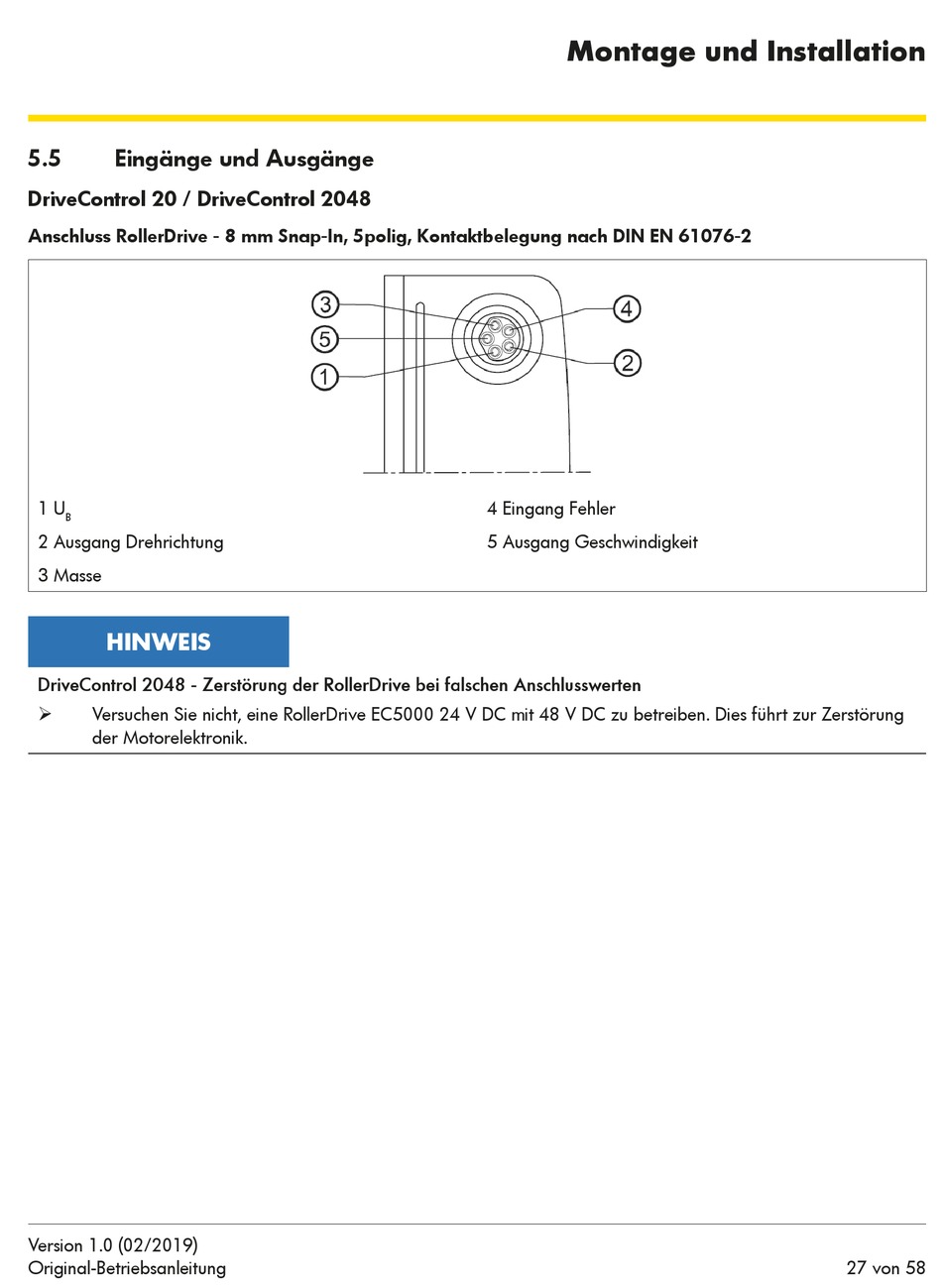

5.5 Eingänge und Ausgänge

DriveControl 20 / DriveControl 2048

Anschluss RollerDrive - 8 mm Snap-In, 5polig, Kontaktbelegung nach DIN EN 61076-2
1 U
B
2 Ausgang Drehrichtung
3 Masse
HINWEIS
DriveControl 2048 - Zerstörung der RollerDrive bei falschen Anschlusswerten
Versuchen Sie nicht, eine RollerDrive EC5000 24 V DC mit 48 V DC zu betreiben. Dies führt zur Zerstörung
¾
der Motorelektronik.
Version 1.0 (02/2019)
Original-Betriebsanleitung
Montage und Installation
4 Eingang Fehler
5 Ausgang Geschwindigkeit
27 von 58
