Z-Card Ec Überblick Anschlüsse Und Schalter - Interroll Z-Card BT Easy Betriebsanleitung

Version 2.0 (02/2010) de
Originalbetriebsanleitung
Z-Card BT/EC Easy
Produktinformation

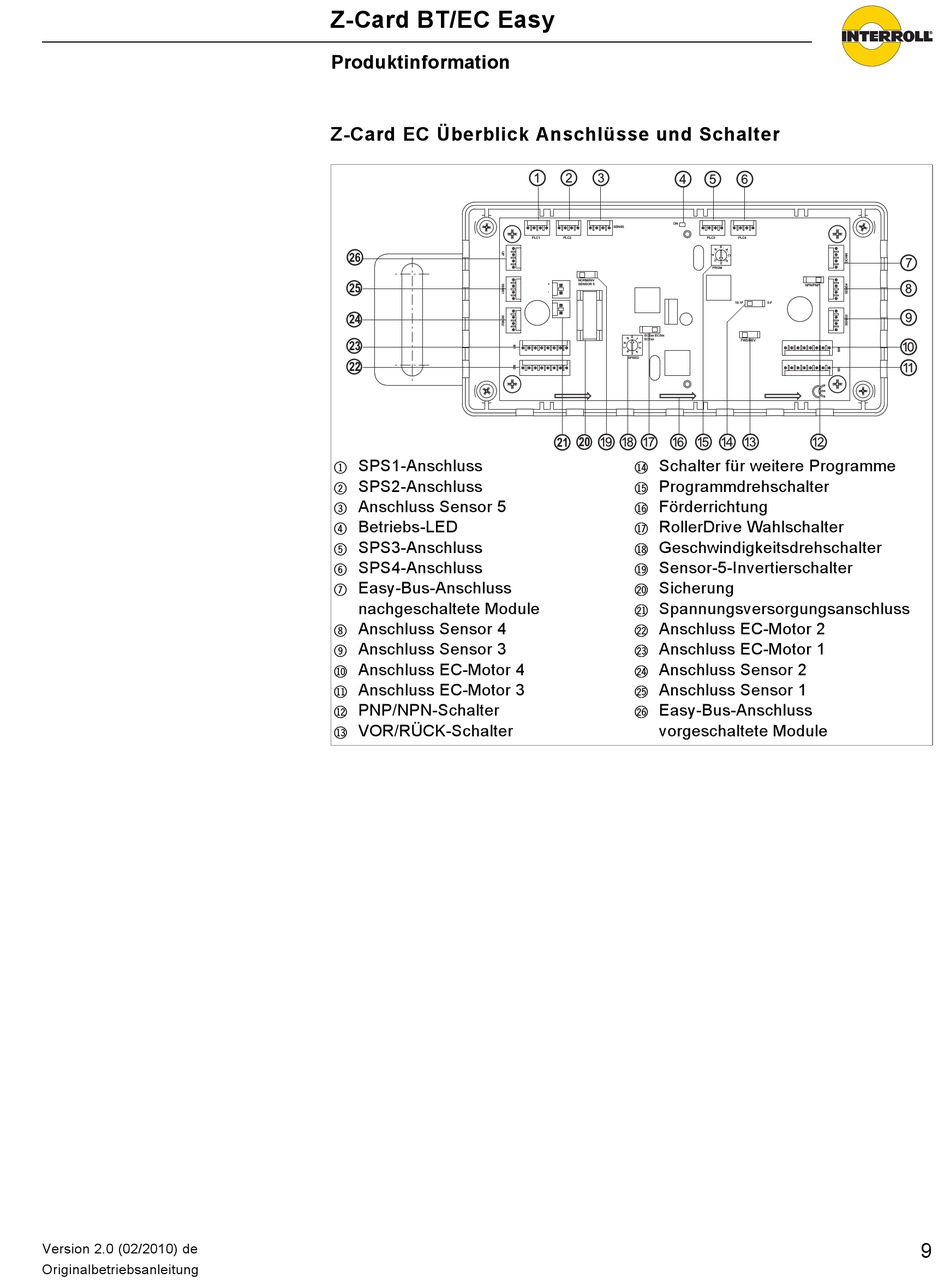

Z-Card EC Überblick Anschlüsse und Schalter
26
25
24
23
22
SPS1-Anschluss
1
SPS2-Anschluss
2
Anschluss Sensor 5
3
Betriebs-LED
4
SPS3-Anschluss
5
SPS4-Anschluss
6
Easy-Bus-Anschluss
7
nachgeschaltete Module
Anschluss Sensor 4
8
Anschluss Sensor 3
9
Anschluss EC-Motor 4
bl
Anschluss EC-Motor 3
bm
PNP/NPN-Schalter
bn
VOR/RÜCK-Schalter
bo
ON
SENS5
PLC1 PLC2 PLC3
NORM/INV
+ SENSOR 5
-
EC2xx EC3xx
0
EC1xx
SPEED
20
21
Schalter für weitere Programme
bp
Programmdrehschalter
bq
Förderrichtung
br
RollerDrive Wahlschalter
bs
Geschwindigkeitsdrehschalter
bt
Sensor-5-Invertierschalter
bu
Sicherung
cl
Spannungsversorgungsanschluss
cm
Anschluss EC-Motor 2
cn
Anschluss EC-Motor 1
co
Anschluss Sensor 2
cp
Anschluss Sensor 1
cq
Easy-Bus-Anschluss
cr
vorgeschaltete Module
PLC4
8
PRGM
NPN/PNP
10-1F 0-F
FWD/REV
9
