Motor 1-4
16
Z-Card BT/EC Easy
Produktinformation

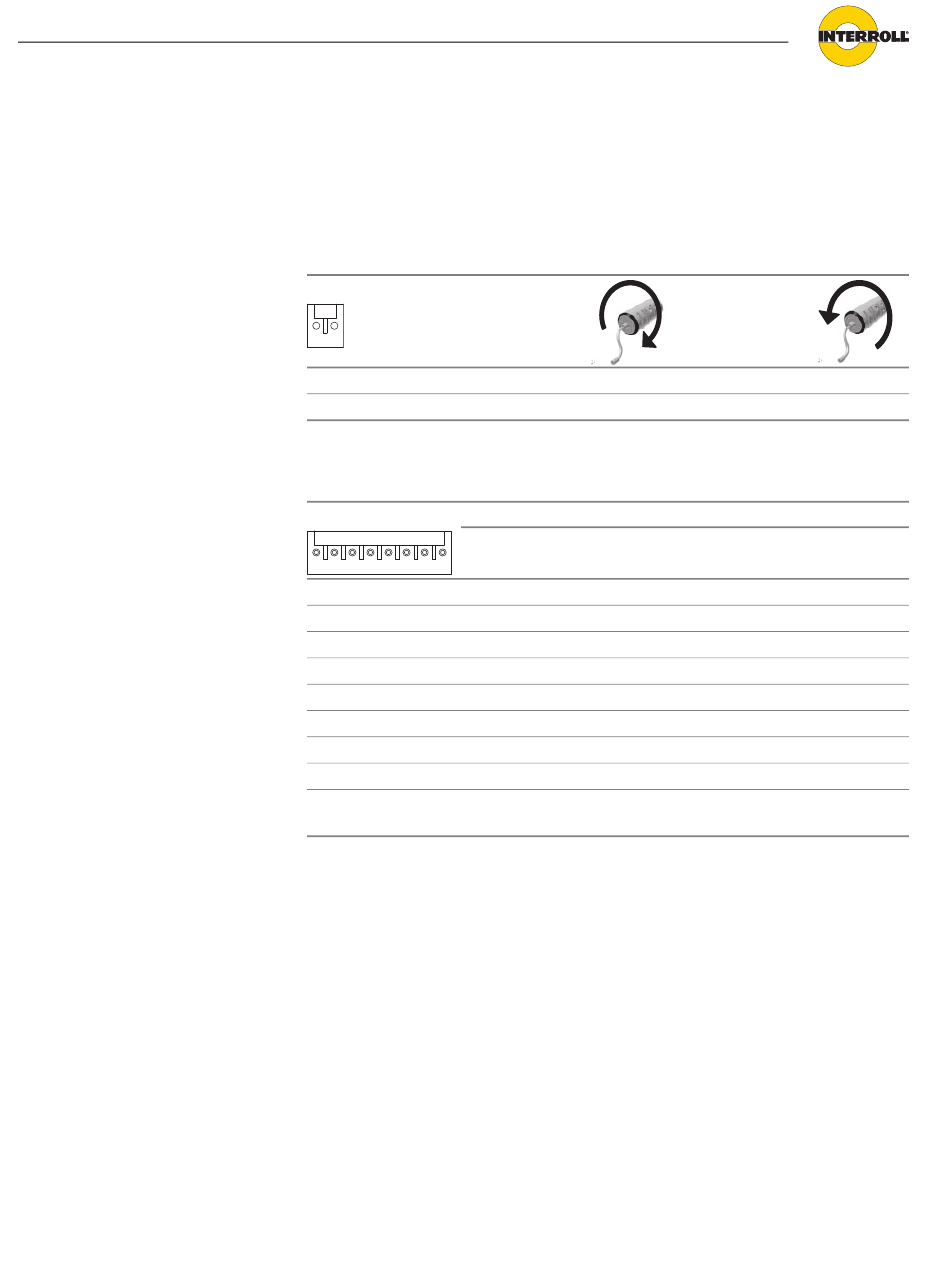

Anschluss einer RollerDrive (mechanisch oder elektronisch kommutiert).
Mechanisch kommutierte RollerDrive
Bei BT-Varianten können alternativ 24-VDC-Magnetventile oder ähnliches
angeschlossen werden.
Z-Card BT
Betrieb in
Förderrichtung
2
1
Pin 1
24 VDC
Pin 2
0 VDC
Elektronisch kommutierte RollerDrive
Z-Card EC
RollerDrive
Funktion
8
7
6
5
4
3
2
1
Pin 1
Keine Störung
Pin 2
Nicht angeschlossen
Pin 3
VOR/RÜCK
Pin 4
Nicht angeschlossen
Pin 5
Nicht angeschlossen
Pin 6
Drehzahlausgang (analog 0...10 V)
Pin 7
24 VDC Netzspannung für Motor
Pin 8
Masse
1)
Entsprechender Pin an angeschlossenem RollerDrive-Motorsteckverbinder.
Einzelheiten siehe Betriebsanleitung RollerDrive.
Betrieb
entgegen der
Förderrichtung
0 VDC
24 VDC
Pin
4
2
5
1
3
Version 2.0 (02/2010) de
Originalbetriebsanleitung
1)
