2 Geschwindigkeiten
einstellbar (Programm 1A;
nur bei Z-Card EC)
34
Z-Card BT/EC Easy
Produktinformation

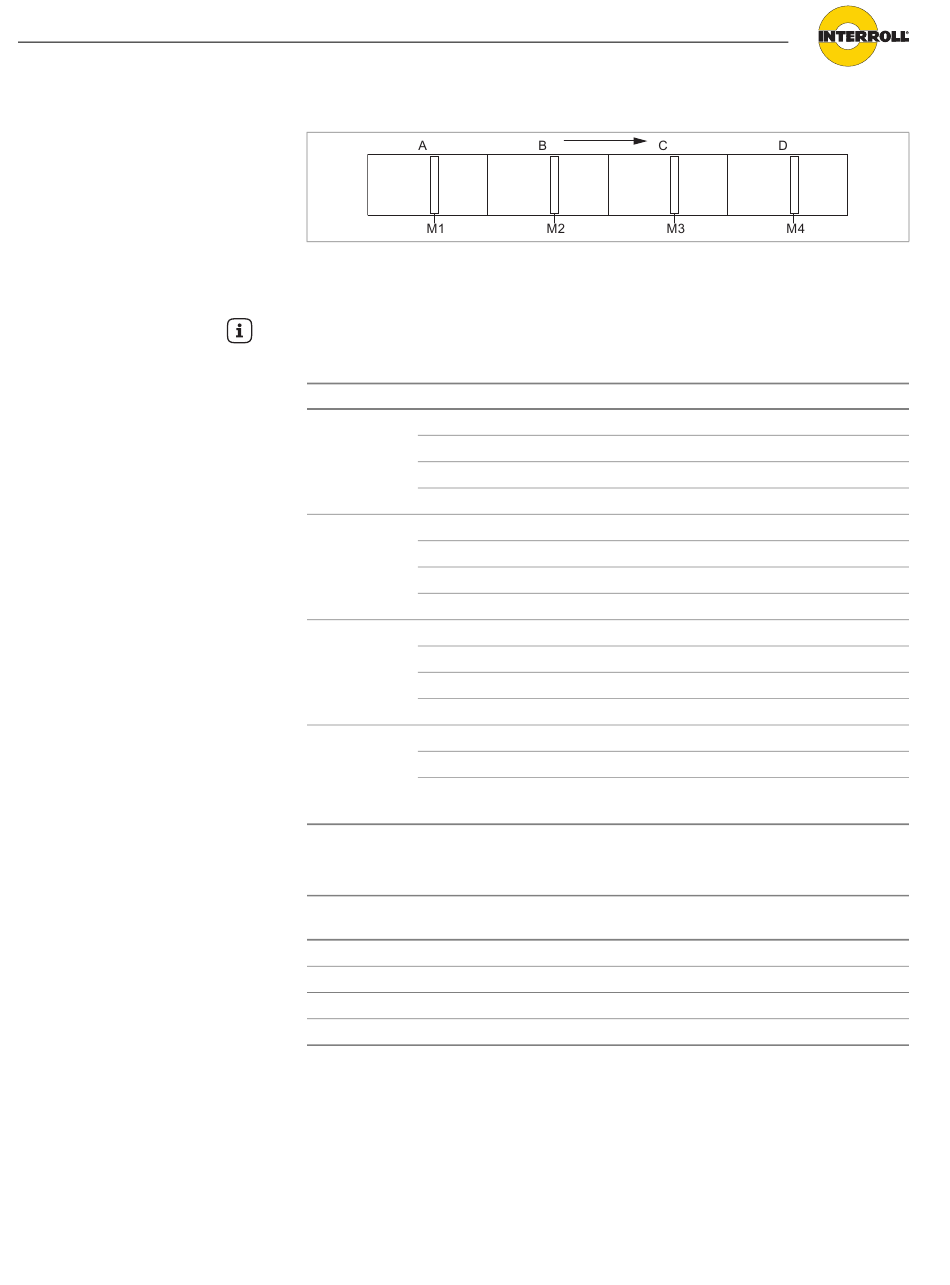

Alle vier Motoren werden über die digitalen Eingänge 1 und 2 gesteuert. Somit
gibt es keinen Handshake mit vor- oder nachgeschalteten Modulen.
Tipp
Dieses Programm kann nur in Verbindung mit RollerDrive EC200 und RollerDrive
EC300 verwendet werden.
Anschluss
Motor
M1
M2
M3
M4
Digitaler
1
Eingang
2
3
4
Digitaler
1
Ausgang
2
3
4
Easy-Bus
Vor
Nach
Ein-/Aus-
schleuser
Der Betriebsmodus des Moduls kann mithilfe der Einstellungen der digitalen
Eingänge 1 und 2 beeinflusst werden.
Digitaler
Digitaler
Eingang 1
Eingang 2
0 VDC
0 VDC
0 VDC
24 VDC
24 VDC
0 VDC
24 VDC
24 VDC
Beschreibung
Motor für Zone 1
Motor für Zone 2
Motor für Zone 3
Motor für Zone 4
siehe untenstehende Tabelle
siehe untenstehende Tabelle
---
---
---
---
Zeigt digitalen Eingang 1 an
Zeigt digitalen Eingang 2 an
---
---
---
Funktion
Motorstopp
Schneller Motorlauf (65%)
Langsamer Motorlauf (35%)
Motorstopp
Version 2.0 (02/2010) de
Originalbetriebsanleitung
