Montage und Installation
5.6 Eingänge und Ausgänge

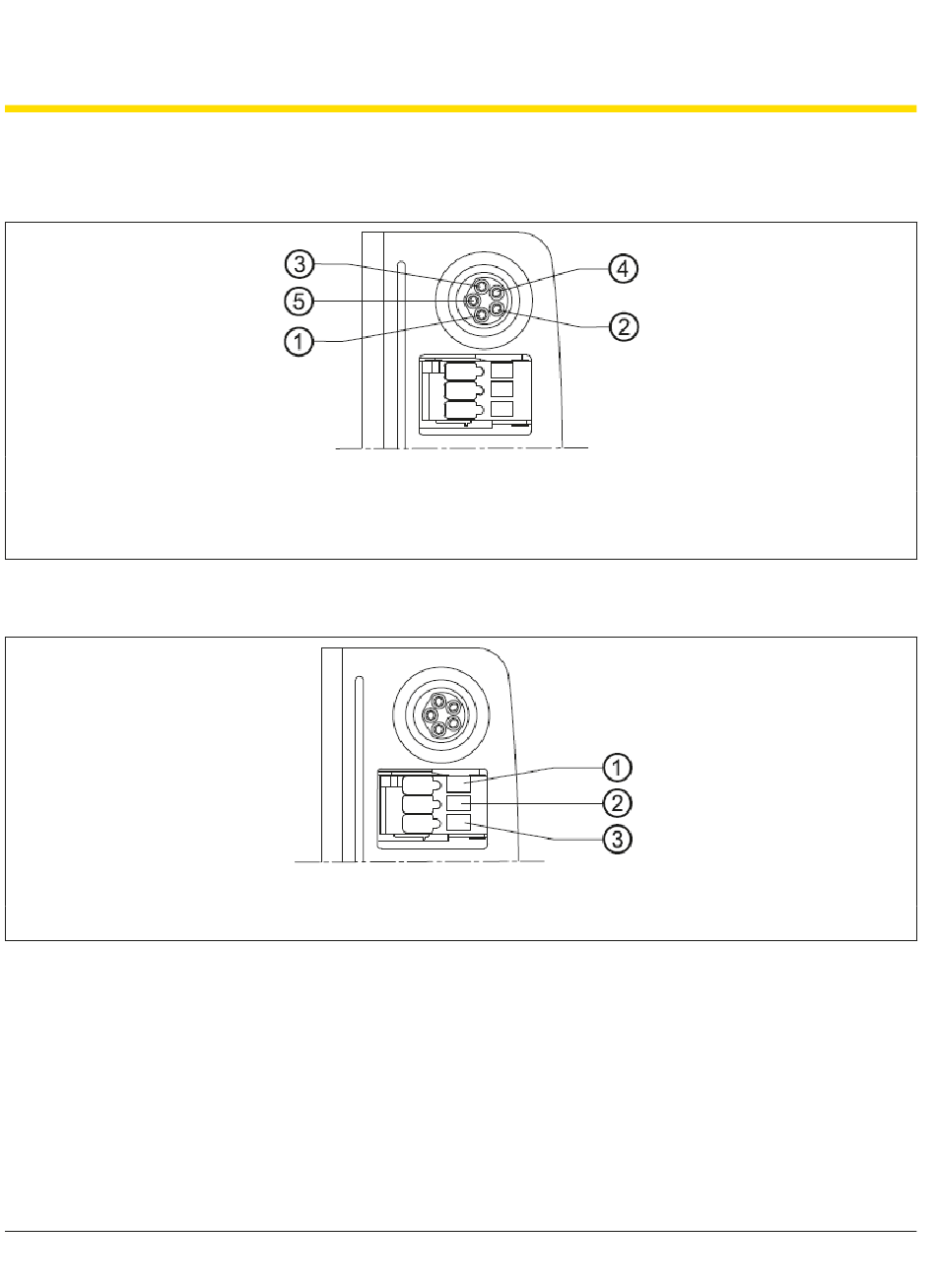

Anschluss RollerDrive - 8 mm Snap-In, 5polig, Kontaktbelegung nach DIN EN 61076-2

1 +24 V DC
2 Ausgang Drehrichtung
3 Masse

Anschluss Startsensor: Gegenstecker WAGO 733-103

1 +24 V DC
2 START_SENS_IN (Eingang für Signal Startsensor)
30 von 54
4 Eingang Fehler
5 Ausgang Geschwindigkeit
3 Masse
