6.2 Nähkopf an den Grundautomaten montieren

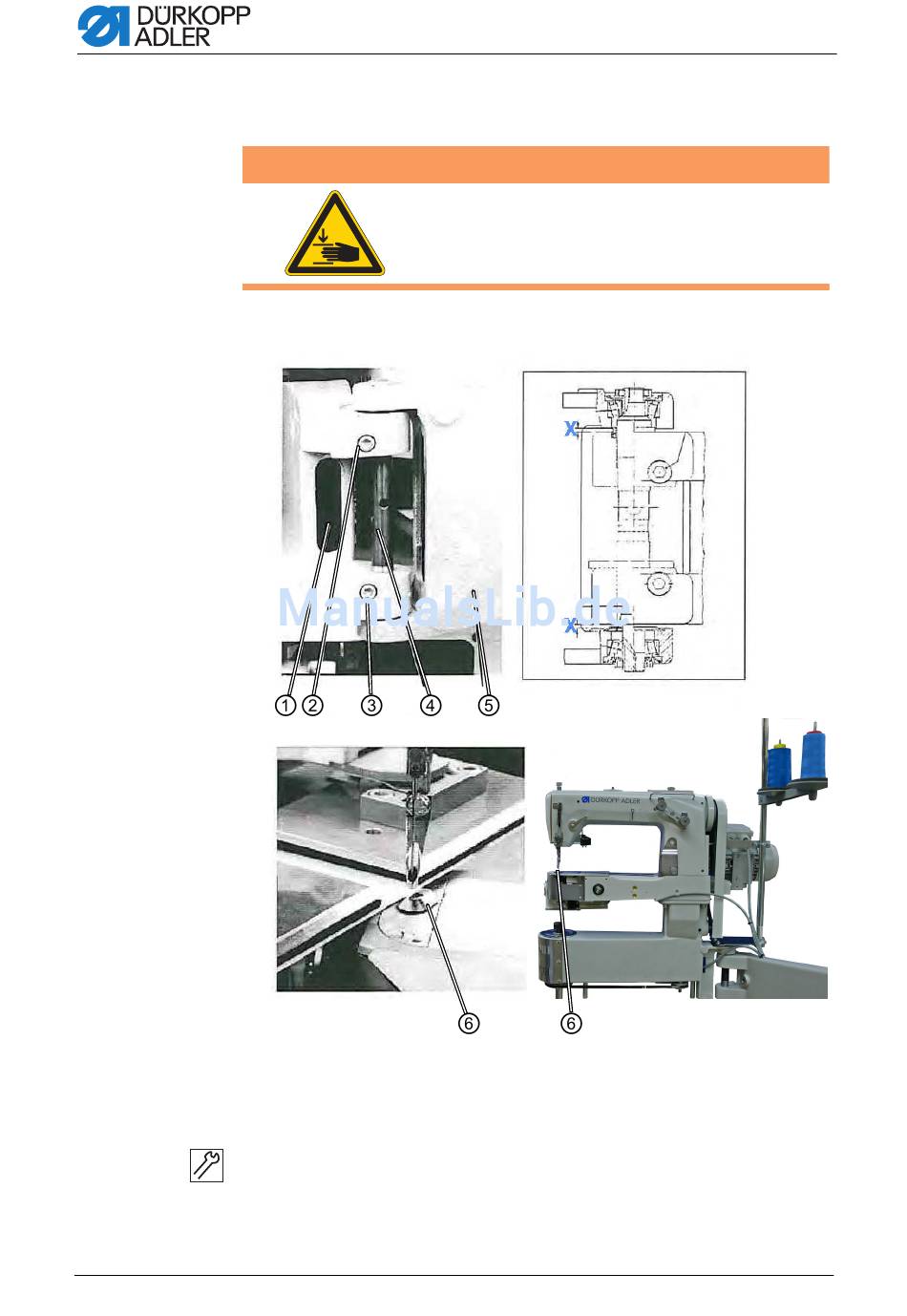

Abb. 23: Nähkopf montieren
So montieren Sie den Nähkopf:
1. Beide Schwenkarmteile (5) zusammenführen und mit der Welle (4) ver-
2. Befestigungsmuttern leicht anziehen.
40
WARNUNG
Vorsicht Verletzungsgefahr!
Nähkopf mit Helfern bzw.geeigneten Hilfsmitteln
montieren.
(1) - Langloch
(2) - Klemmschraube
(3) - Klemmschraube
binden.
(4) - Welle
(5) - Schwenkarmteil
(6) - Stichplatteneinsatz
Betriebsanleitung 971 Version 00.0 - 03/2014
Aufstellung
