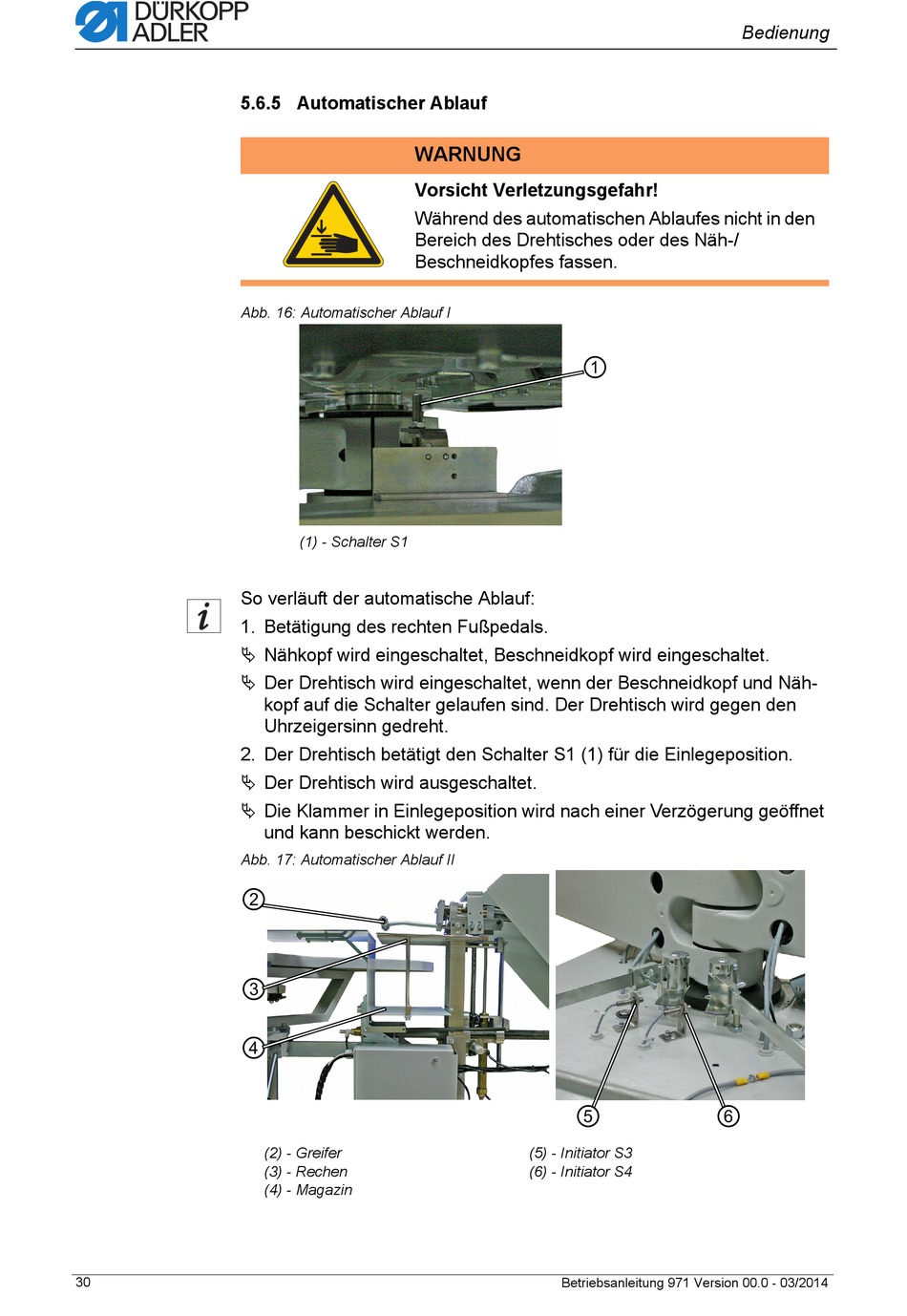

5.6.5 Automatischer Ablauf
Abb. 16: Automatischer Ablauf I
So verläuft der automatische Ablauf:
1. Betätigung des rechten Fußpedals.
Nähkopf wird eingeschaltet, Beschneidkopf wird eingeschaltet.
Der Drehtisch wird eingeschaltet, wenn der Beschneidkopf und Näh-
2. Der Drehtisch betätigt den Schalter S1 (1) für die Einlegeposition.
Der Drehtisch wird ausgeschaltet.
Die Klammer in Einlegeposition wird nach einer Verzögerung geöffnet
Abb. 17: Automatischer Ablauf II
30
WARNUNG
Vorsicht Verletzungsgefahr!
Während des automatischen Ablaufes nicht in den
Bereich des Drehtisches oder des Näh-/
Beschneidkopfes fassen.
(1) - Schalter S1
kopf auf die Schalter gelaufen sind. Der Drehtisch wird gegen den
Uhrzeigersinn gedreht.
und kann beschickt werden.
(2) - Greifer
(3) - Rechen
(4) - Magazin
(5) - Initiator S3
(6) - Initiator S4
Betriebsanleitung 971 Version 00.0 - 03/2014
