5.3 Nähmaschinenoberteil an Antrieb EFKA DC1550/DA321G anschließen
16
B2
B18
1
–

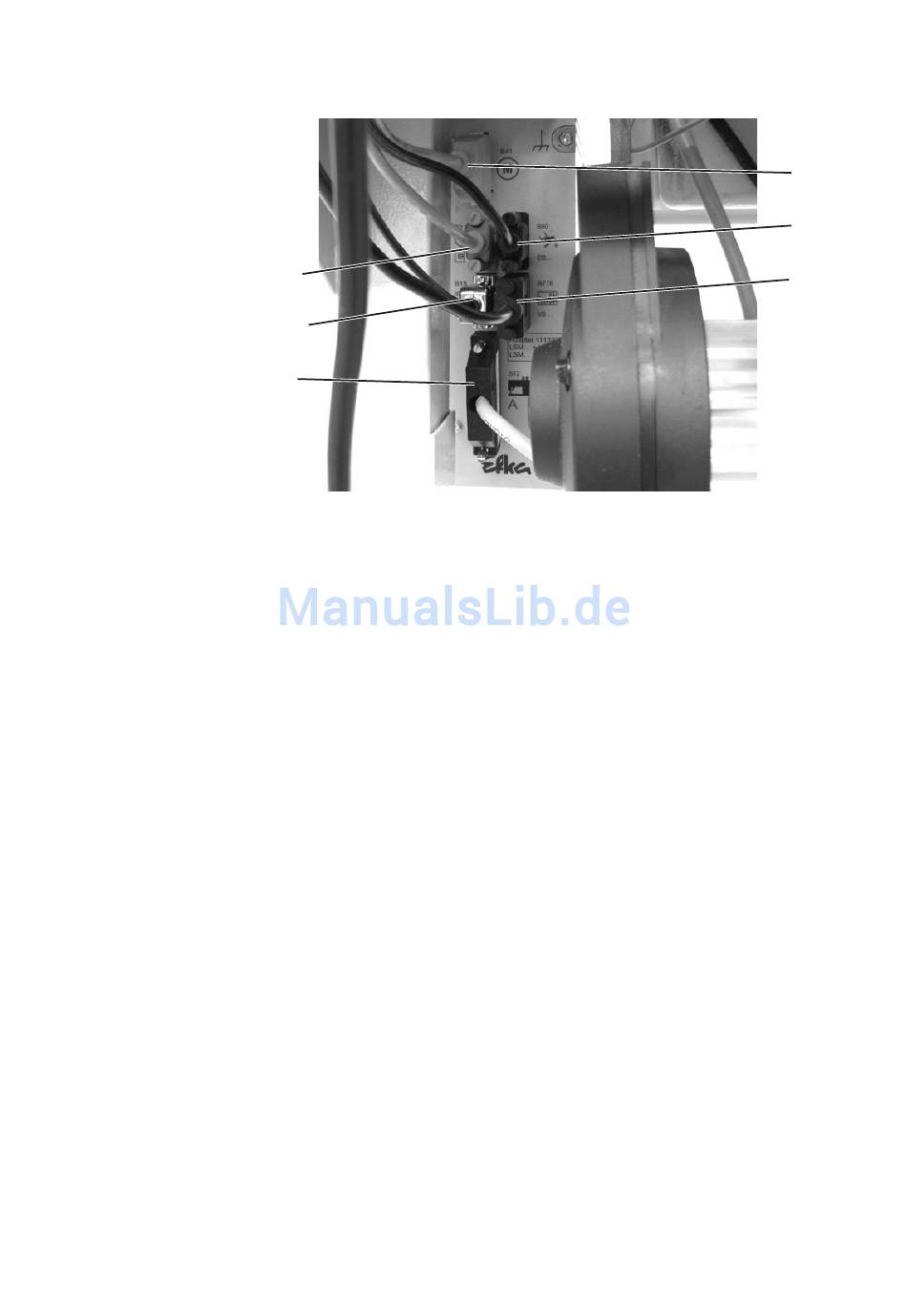

Anschlußkabel des Nähmaschinenoberteils in die Steckverbindung
stecken (1).
–
Bedienfeld in die Steckverbindung (2) stecken.
–
Steckverbindung des Positiongeber im Motor in die
Steckverbindung (B2) stecken.
–
Steckverbindung des Motors in die Steckverbindung (3) stecken.
–
Sollwertgeber in die Steckverbindung (4) stecken.
–
Positiongeber in die Steckverbindung (B18) stecken.
3
4
2
