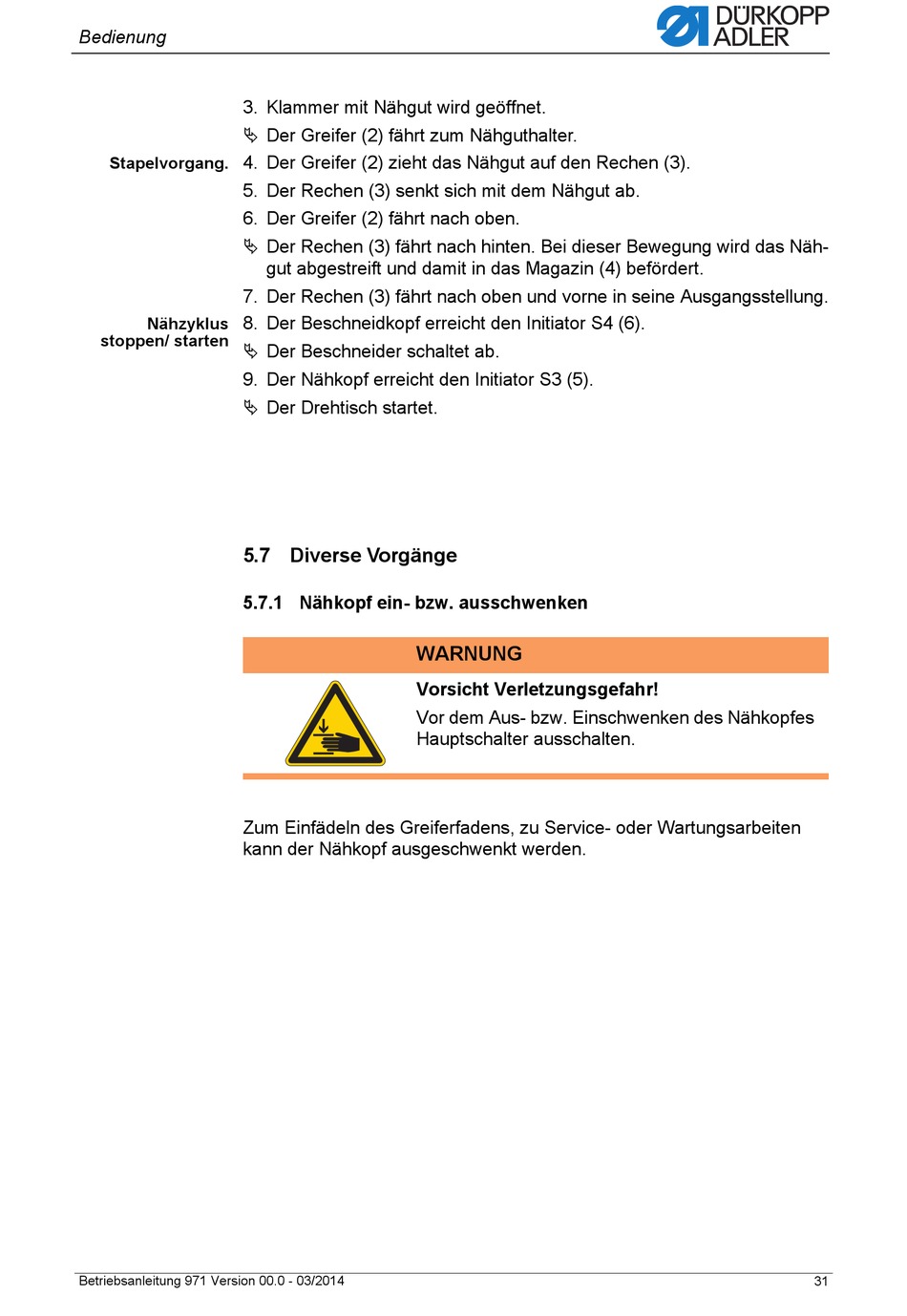

Bedienung
3. Klammer mit Nähgut wird geöffnet.
Der Greifer (2) fährt zum Nähguthalter.
4. Der Greifer (2) zieht das Nähgut auf den Rechen (3).
Stapelvorgang.
5. Der Rechen (3) senkt sich mit dem Nähgut ab.
6. Der Greifer (2) fährt nach oben.
Der Rechen (3) fährt nach hinten. Bei dieser Bewegung wird das Näh-
7. Der Rechen (3) fährt nach oben und vorne in seine Ausgangsstellung.
8. Der Beschneidkopf erreicht den Initiator S4 (6).
Nähzyklus
stoppen/ starten
Der Beschneider schaltet ab.
9. Der Nähkopf erreicht den Initiator S3 (5).
Der Drehtisch startet.
5.7 Diverse Vorgänge
5.7.1 Nähkopf ein- bzw. ausschwenken
Zum Einfädeln des Greiferfadens, zu Service- oder Wartungsarbeiten
kann der Nähkopf ausgeschwenkt werden.
Betriebsanleitung 971 Version 00.0 - 03/2014
gut abgestreift und damit in das Magazin (4) befördert.
WARNUNG
Vorsicht Verletzungsgefahr!
Vor dem Aus- bzw. Einschwenken des Nähkopfes
Hauptschalter ausschalten.
31
