5.6 Automatischen Ablauf vorbereiten, starten, unterbrechen
5.6.1 Verstellbare Nähguthalter wechseln

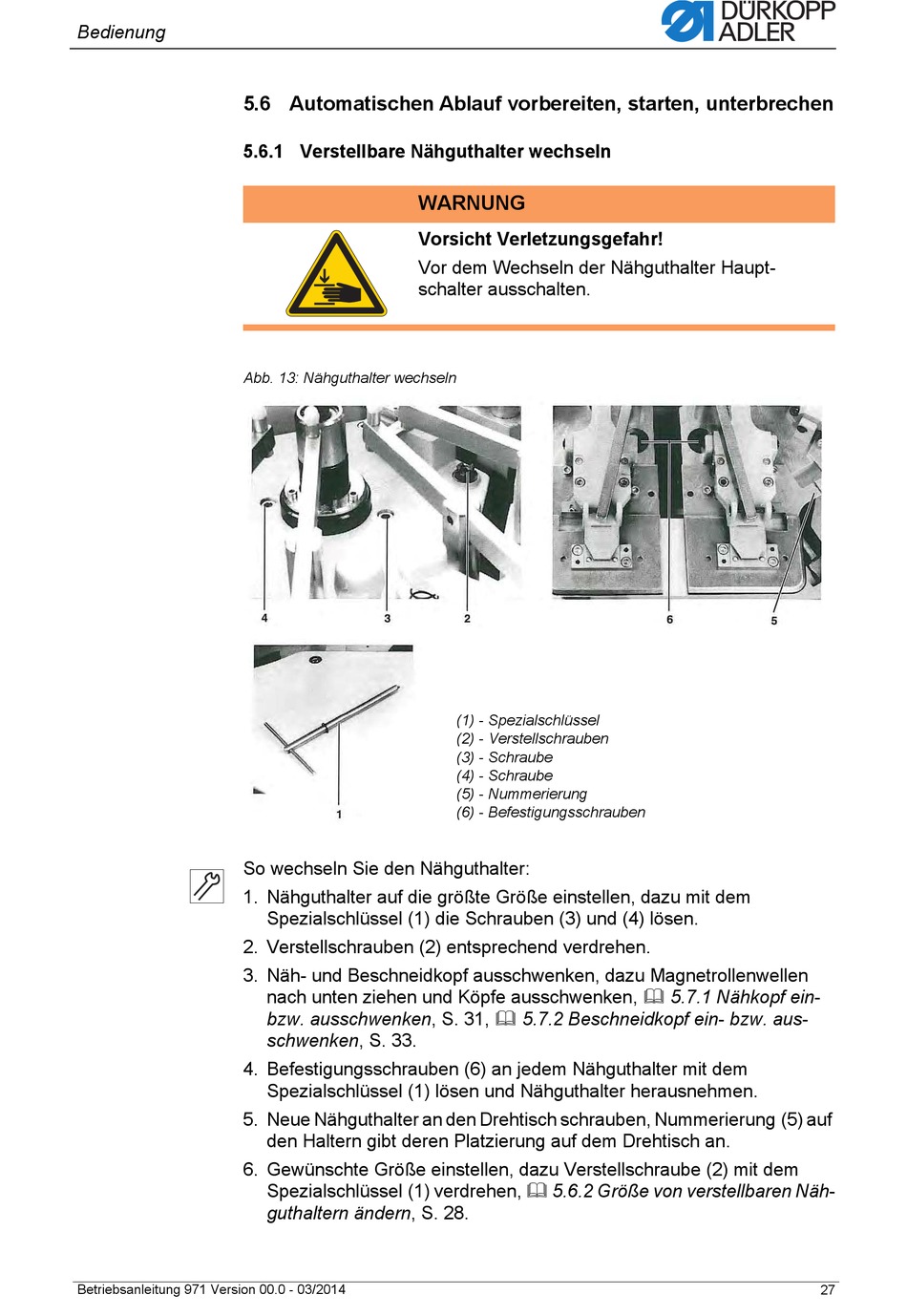

Abb. 13: Nähguthalter wechseln
So wechseln Sie den Nähguthalter:
1. Nähguthalter auf die größte Größe einstellen, dazu mit dem
2. Verstellschrauben (2) entsprechend verdrehen.
3. Näh- und Beschneidkopf ausschwenken, dazu Magnetrollenwellen
4. Befestigungsschrauben (6) an jedem Nähguthalter mit dem
5. Neue Nähguthalter an den Drehtisch schrauben, Nummerierung (5) auf
6. Gewünschte Größe einstellen, dazu Verstellschraube (2) mit dem
Betriebsanleitung 971 Version 00.0 - 03/2014
WARNUNG
Vorsicht Verletzungsgefahr!
Vor dem Wechseln der Nähguthalter Haupt-
schalter ausschalten.
Spezialschlüssel (1) die Schrauben (3) und (4) lösen.
nach unten ziehen und Köpfe ausschwenken, 5.7.1 Nähkopf ein-
bzw. ausschwenken, S. 31, 5.7.2 Beschneidkopf ein- bzw. aus-
schwenken, S. 33.
Spezialschlüssel (1) lösen und Nähguthalter herausnehmen.
den Haltern gibt deren Platzierung auf dem Drehtisch an.
Spezialschlüssel (1) verdrehen, 5.6.2 Größe von verstellbaren Näh-
guthaltern ändern, S. 28.
(1) - Spezialschlüssel
(2) - Verstellschrauben
(3) - Schraube
(4) - Schraube
(5) - Nummerierung
(6) - Befestigungsschrauben
