4.5 Elemente am Stapler

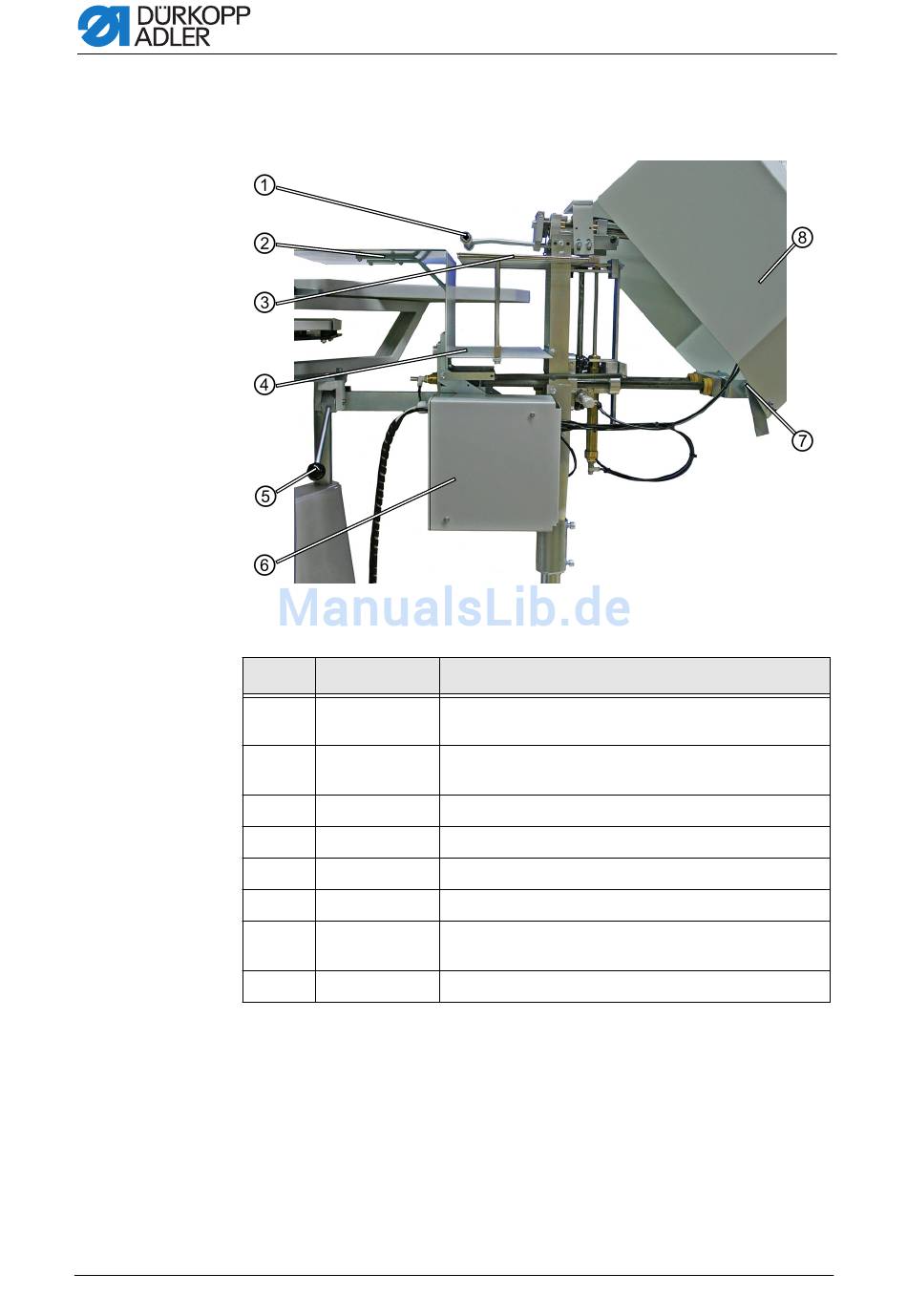

Abb. 8: Stapler
Nummer Benennung
1
2
3
4
5
6
7
8
22
Funktion
Greifer Nähgut von der Klammer zum Rechen des Staplers
transportieren
Blech Verbindungsblech zwischen Nähguthalter und Rechen
des Staplers
Rechen Nähgut in das Magazin befördern
Magazin Nähgutteile aufnehmen
Hebel Stapler am Gestell der Nähanlage befestigen
Kasten Magnetventile für die einzelnen Ventile
Befestigungs- Halterung der Abdeckhaube des Staplers
schiene
Abdeckhaube Deckt den Stapler ab.
Gerätebeschreibung
