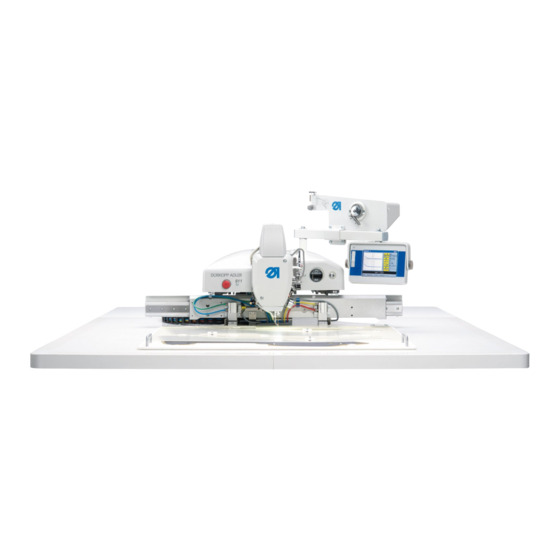

Dürkopp Adler 911-210 Zusatzanleitung
  1. Anleitungen
  2. Marken
  3. Dürkopp Adler Anleitungen
  4. Nähmaschinen
  5. 911-210
  6. Zusatzanleitung

Dürkopp Adler 911-210 Zusatzanleitung

Vorschau ausblenden Andere Handbücher für 911-210:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
911-210
Zusatzanleitung
sauberer Nahtanfang (NSB)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dürkopp Adler 911-210

Inhaltszusammenfassung für Dürkopp Adler 911-210

  • Seite 1 911-210 Zusatzanleitung sauberer Nahtanfang (NSB)
  • Seite 2 WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN Alle Rechte vorbehalten. Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede Wiederverwendung dieser Inhalte, auch in Form von Auszügen, ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG verboten. Copyright © Dürkopp Adler AG 2020...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeine Informationen............3 Komponenten des Bausatzes 0911 597494......... 3 Komponenten des Bausatzes 0911 597484......... 5 Sauberen Nahtanfang (NSB) montieren ........7 Voreinstellungen außerhalb der Maschine (optional) ....7 Schneiddruck prüfen und einstellen ..........9 Klemmfeder-Druck prüfen und einstellen ........10 Verriegelung und Stichplattenhalter prüfen ........
  • Seite 4 Inhaltsverzeichnis Zusatzanleitung 911 - 00.0 - 05/2020...

  • Seite 5: Allgemeine Informationen

    Allgemeine Informationen Allgemeine Informationen 1.1 Komponenten des Bausatzes 0911 597494 Der Bausatz ist für Maschinen mit der Steuerung DAC comfort. Überprüfen Sie vor dem Einbau, ob der Lieferumfang des Bausatzes 0911 597494 korrekt ist. Teilenummer Menge Bezeichnung 0911 597954 NSB-Baugruppe, bestehend aus: •...
  • Seite 6 Allgemeine Informationen Teilenummer Menge Bezeichnung 9790 590441 Aufsteckhülse (rund, rot) 9790 590442 Aufsteckhülse (rund, grün) 9790 590443 Aufsteckhülse (rund, gelb) 9790 590444 Aufsteckhülse (rund, blau) 9710 061410 Drosselventil 9790 212402 WI-E-Verschraubung 9790 201000 WI-E-Verschraubung 9731 005004 Schlauch-PUR, grau (1,5 m) 9731 004014 Schlauch-PUR, rot (1 m) 9731 004024...

  • Seite 7: Komponenten Des Bausatzes 0911 597484

    Allgemeine Informationen 1.2 Komponenten des Bausatzes 0911 597484 Der Bausatz ist für Maschinen mit der Steuerung DAC 3. Überprüfen Sie vor dem Einbau, ob der Lieferumfang des Bausatzes 0911 597494 korrekt ist. Teilenummer Menge Bezeichnung 0911 597954 NSB-Baugruppe, bestehend aus: •...
  • Seite 8 Allgemeine Informationen Teilenummer Menge Bezeichnung 9731 005004 Schlauch-PUR, grau (2,5 m) 0911 200404 Stichplattenhalter 0911 200250 Stichplatte Information Der alte Stichplattenhalter und die alte Stichplatte müssen durch den neuen Stichplattenhalter und die neue Stichplatte aus dem Bausatz ersetzt werden. Zusatzanleitung 911 - 00.0 - 05/2020...

  • Seite 9: Sauberen Nahtanfang (Nsb) Montieren

    Sauberen Nahtanfang (NSB) montieren Sauberen Nahtanfang (NSB) montieren Wenn die Nadel das Nähgut nach dem ersten Stich verlassen hat, zieht das Fadenziehmesser den Anfangsfaden in die Klemme. So wird ein sicheres Annähen gewährleistet. Im 2. Stich wird der Restfaden abgeschnitten und durch die Absaugein- richtung entfernt.
  • Seite 10 Sauberen Nahtanfang (NSB) montieren Abb. 2: Voreinstellungen außerhalb der Maschine (2) ⑤ ⑥ ⑦ (5) - Stift (7) - Gewindestift (6) - Zylinder 6. Zylinder (6) ausfahren. 7. Zylinder (4) einfahren. 8. Stift (5) gegen Gewindestift (7) drücken. 9. Gewindestift (7) verdrehen. ...

  • Seite 11: Schneiddruck Prüfen Und Einstellen

    Sauberen Nahtanfang (NSB) montieren 2.2 Schneiddruck prüfen und einstellen HINWEIS Sachschäden möglich! Messerbruch bei zu hoch eingestelltem Schneiddruck. Den Schneiddruck nicht zu hoch einstellen. Abb. 4: Schneiddruck prüfen und einstellen ① ② ③ (1) - Schraube (3) - Gegenmesser (2) - Fadenziehmesser Richtige Einstellung Schraube (1) ist so eingestellt, dass das Fadenziehmesser (2) leichtgän- gig ist und das Gegenmesser (3) einen losen Faden sauber schneidet.

  • Seite 12: Klemmfeder-Druck Prüfen Und Einstellen

    Sauberen Nahtanfang (NSB) montieren 2.3 Klemmfeder-Druck prüfen und einstellen Die Klemmfeder klemmt den Nadelfaden nach dem 1. Kurzstich und vor dem Schneiden fest. Abb. 5: Klemmfeder-Druck prüfen und einstellen ① ② (1) - Schraube (2) - Klemmfeder So stellen Sie den Klemmfeder-Druck ein: 1.

  • Seite 13: Verriegelung Und Stichplattenhalter Prüfen

    Sauberen Nahtanfang (NSB) montieren 2.4 Verriegelung und Stichplattenhalter prüfen Information Um den sauberen Nahtanfang einbauen zu können, müssen die korrekte Verriegelung und der korrekte Stichplattenhalter eingebaut sein. 2.4.1 Verriegelung Abb. 6: Verriegelung (1) alte Verriegelung: korrekte Verriegelung: Prüfen Sie, ob die korrekte Verriegelung montiert ist. Die korrekte Verrie- gelung (Teilenummer 0911 400163) sitzt rechts im Tischplattenaus- schnitt.

  • Seite 14: Verriegelung Montieren

    Sauberen Nahtanfang (NSB) montieren Verriegelung montieren Abb. 7: Verriegelung (2) ④ ③ ① ② (1) - Kloben (3) - Rastplatte (2) - Verriegelung (4) - Näherungsschalter So montieren Sie die Verriegelung: 1. Verriegelung (2) am Gestell festschrauben. 2. Näherungsschalter (4) auf Rastplatte (3) schrauben. 3.
  • Seite 15 Sauberen Nahtanfang (NSB) montieren 4. Rastplatte (3) und Verriegelung (2) so ausrichten, dass der Zylinder- kopf und die Achse bündig in der Aussparung in der Rastplatte (3) sitzen. Abb. 9: Verriegelung (4) ② ⑤ ⑥ (2) - Verriegelung (6) - Schraube (5) - Schrauben 5.

  • Seite 16: Stichplattenhalter

    Sauberen Nahtanfang (NSB) montieren 2.4.2 Stichplattenhalter Abb. 10: Stichplattenhalter (1) alter Stichplattenhalter: korrekter Stichplattenhalter und Stichplatte: Prüfen Sie, ob der korrekte Stichplattenhalter (Teilenummer 0911 207514) mit der korrekten Stichplatte montiert ist. Falls nicht, montieren Sie den korrekten Stichplattenhalter und stellen Sie die Nadelführung ein.
  • Seite 17 Sauberen Nahtanfang (NSB) montieren Stichplattenhalter montieren und Nadelführung einstellen Abb. 11: Stichplattenhalter (2) ① ② ③ ④ ⑤ (1) - Schrauben (4) - Schraube (2) - Stichplattenhalter (5) - Stichplatte (3) - Nadelführung So montieren Sie den Stichplattenhalter und stellen die Nadelführung ein: 1.

  • Seite 18: Nsb In Die Maschine Einbauen

    Sauberen Nahtanfang (NSB) montieren 2.5 NSB in die Maschine einbauen Abb. 13: NSB in die Maschine einbauen (1) ① (1) - Schrauben So bauen Sie den NSB in die Maschine ein: 1. Maschine ausschalten. 2. NSB von oben einsetzen. 3. NSB mit Schrauben (1) festschrauben. 4.
  • Seite 19 Sauberen Nahtanfang (NSB) montieren Abb. 14: NSB in die Maschine einbauen (2) ② (2) - Stichplatte 9. Stichplatte (2) einbauen. Abb. 15: NSB in die Maschine einbauen (3) ③ ⑥ ⑤ ④ (3) - Pneumatikschlauch (5) - Hauptluft-Zufuhr (4) - Pneumatikschlauch (6) - Absaugbehälter 10.
  • Seite 20 Sauberen Nahtanfang (NSB) montieren Abb. 16: NSB in die Maschine einbauen (4) Ventilblock Festo ⑧ ⑦ ⑨ ⑦ Ventilblock Bürkert ⑦ ⑨ ⑦ ⑧ (7) - Pneumatikschlauch (9) - T-Stück (8) - Ventilblock 13. Ventilblock (8) im hinteren Maschinenteil festschrauben. •...
  • Seite 21 Sauberen Nahtanfang (NSB) montieren Abb. 17: NSB in die Maschine einbauen (5) Ventilblock Festo Ventilblock Bürkert X461 X462 X463 15. Stecker und Schläuche am Ventilblock anschließen. • Ventilblock Festo: • Stecker X461 + grauer Schlauch • Stecker X462 + grüner und gelber Schlauch •...

  • Seite 22: Nsb In Der Software Aktivieren

    Sauberen Nahtanfang (NSB) montieren Abb. 18: NSB in die Maschine einbauen (6) 18. Die passenden farbigen Schläuche an den entsprechend farbig mar- kierten Anschluss am NSB stecken. 2.6 NSB in der Software aktivieren Information Bei Maschinen mit Steuerung DAC 3 muss die Software-Version A.01 oder höher sein.
  • Seite 24 DÜRKOPP ADLER AG Potsdamer Str. 190 33719 Bielefeld Germany Phone: +49 (0) 521 925 00 E-Mail: service@duerkopp-adler.com www.duerkopp-adler.com...
