7. Näh- und Beschneidkopf einschwenken, 5.7.1 Nähkopf ein- bzw.
5.6.2 Größe von verstellbaren Nähguthaltern ändern

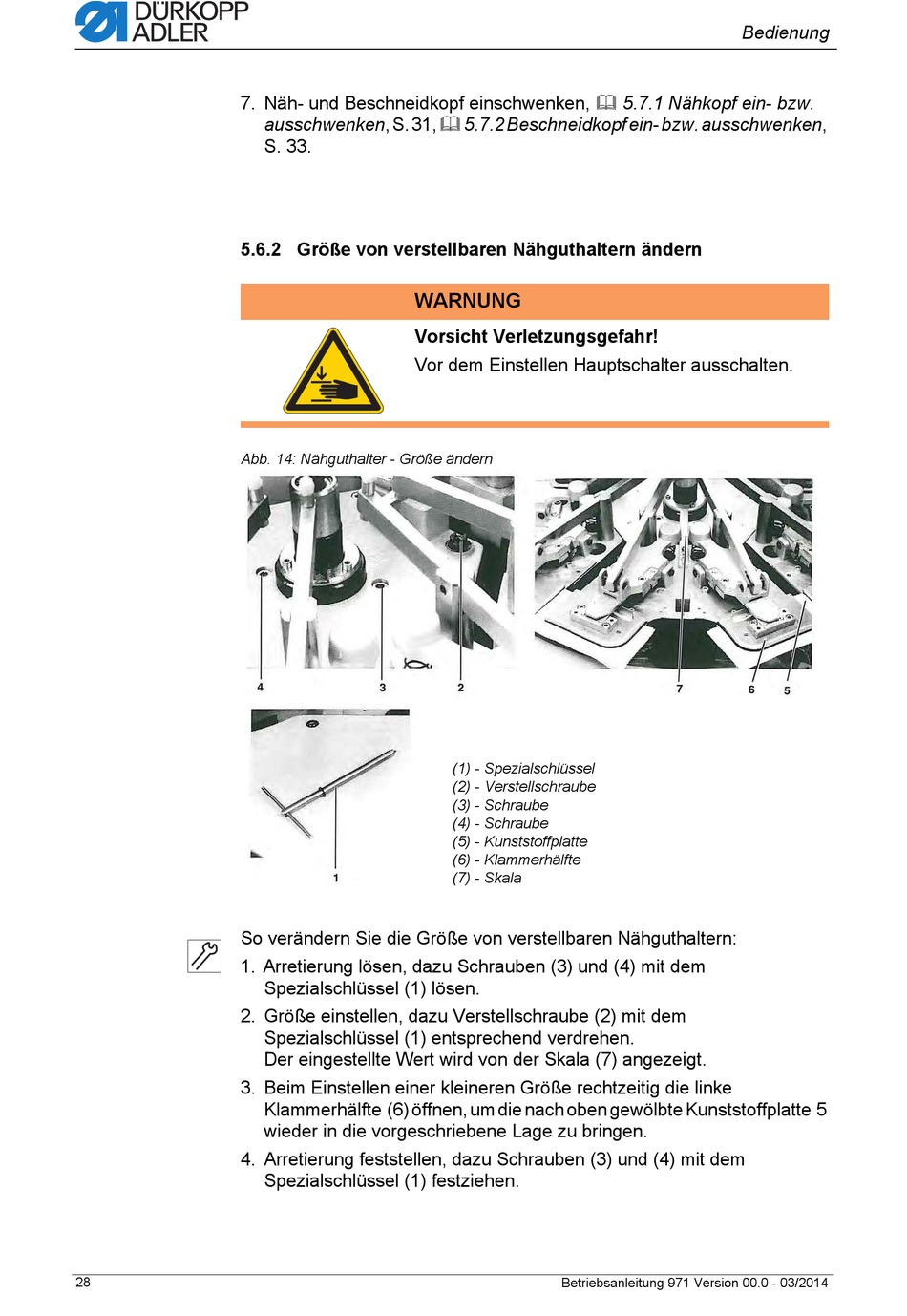

Abb. 14: Nähguthalter - Größe ändern
So verändern Sie die Größe von verstellbaren Nähguthaltern:
1. Arretierung lösen, dazu Schrauben (3) und (4) mit dem
2. Größe einstellen, dazu Verstellschraube (2) mit dem
3. Beim Einstellen einer kleineren Größe rechtzeitig die linke
4. Arretierung feststellen, dazu Schrauben (3) und (4) mit dem
28
ausschwenken, S. 31, 5.7.2 Beschneidkopf ein- bzw. ausschwenken,
S. 33.
WARNUNG
Vorsicht Verletzungsgefahr!
Vor dem Einstellen Hauptschalter ausschalten.
Spezialschlüssel (1) lösen.
Spezialschlüssel (1) entsprechend verdrehen.
Der eingestellte Wert wird von der Skala (7) angezeigt.
Klammerhälfte (6) öffnen, um die nach oben gewölbte Kunststoffplatte 5
wieder in die vorgeschriebene Lage zu bringen.
Spezialschlüssel (1) festziehen.
(1) - Spezialschlüssel
(2) - Verstellschraube
(3) - Schraube
(4) - Schraube
(5) - Kunststoffplatte
(6) - Klammerhälfte
(7) - Skala
Betriebsanleitung 971 Version 00.0 - 03/2014
