4 Verdrahtung
30
a b

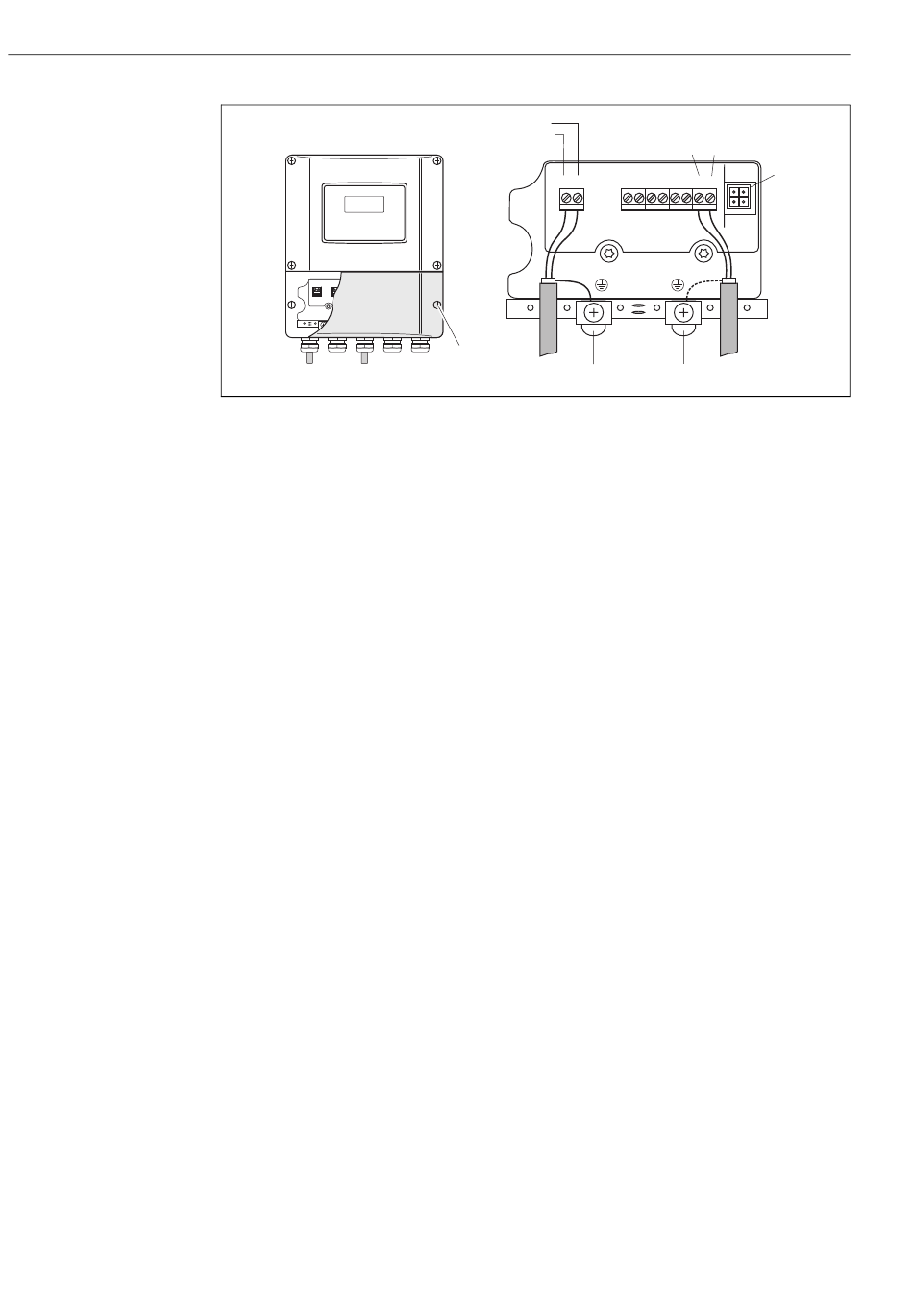

Abb. 18: Anschließen des Messumformers (Wandaufbaugehäuse). Leitungsquerschnitt: max. 2,5 mm
a Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L− für DC
b Feldbuskabel:
Klemmen-Nr. 26: FF+ (mit integriertem Verpolungsschutz)
Klemmen-Nr. 27: FF– (mit integriertem Verpolungsschutz)
c Erdungsklemme für Schutzleiter
Erdungsklemme für Feldbuskabelschirm (Hinweise für den Anschluss → Seite 26, 28)
d
e Servicestecker für den Anschluss des Serviceinterface FXA 193 (Fieldcheck, ToF-Tool/Fieldtool package)
f Anschlussklemmenraumdeckel
