Abmessungen Promass M: SMS 1145-Anschlüsse (Milchrohrverschraubung)

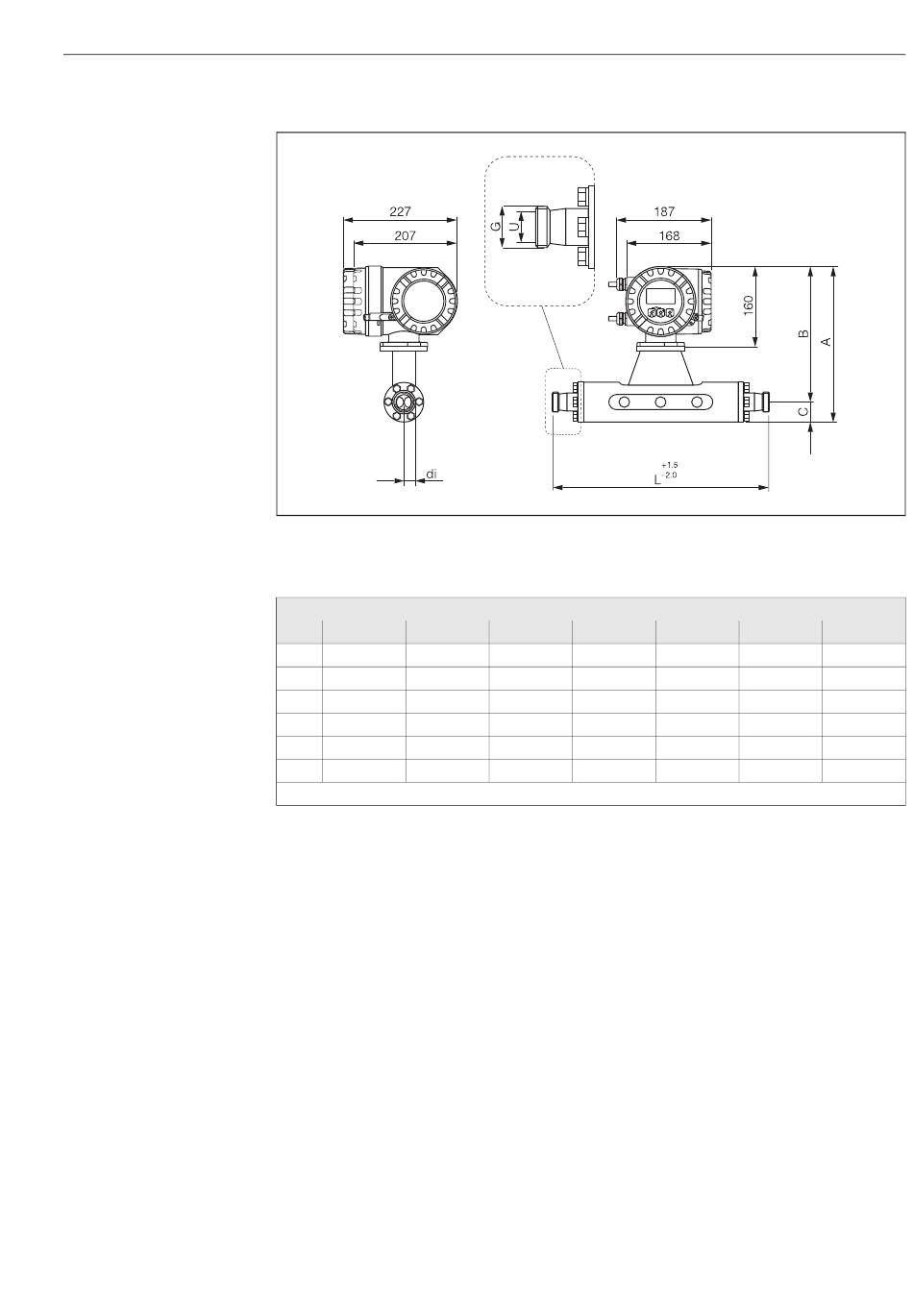

Abb. 64:
Abmessungen Promass M: SMS 1145-Anschlüsse (Milchrohrverschraubung)
Milchrohrverschraubung SMS 1145: 1.4404/316L
DN
A
B
8
301
266
15
305
268
25
312
272
40
332
283
50
351
293
80
385
309
3A-Ausführung lieferbar (Ra ≤ 0,8
C
G
35
Rd 40 x 1/6"
37
Rd 40 x 1/6"
40
Rd 40 x 1/6"
49
Rd 40 x 1/6"
58
Rd 70 x 1/6"
76
Rd 98 x 1/6"
µ
m/150 grit)
10 Technische Daten
F06-83Mxxxxx-06-00-xx-xx-004
L
U
di
367
22,5
5,53
398
22,5
8,55
434
22,5
11,38
560
35,5
17,07
720
48,5
25,60
792
72,0
38,46
