Anzeigedarstellung

Das Anzeigefeld besteht aus insgesamt drei Zeilen, auf denen Messwerte und/oder Statusgrößen
(Durchflussrichtung, Bargraph, usw.) angezeigt werden. Der Anwender hat die Möglichkeit, die
Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu ändern und nach seinen
Bedürfnissen anzupassen (→ siehe Handbuch "Beschreibung Gerätefunktionen").
Multiplexbetrieb:
Jeder Zeile können max. zwei verschiedene Anzeigegrößen zugeordnet werden.
Diese erscheinen auf der Anzeige wechselweise alle 10 Sekunden.

Fehlermeldungen:

Anzeige und Darstellung von System-/Prozessfehler sind ausführlich auf Seite 43 beschrieben.
S

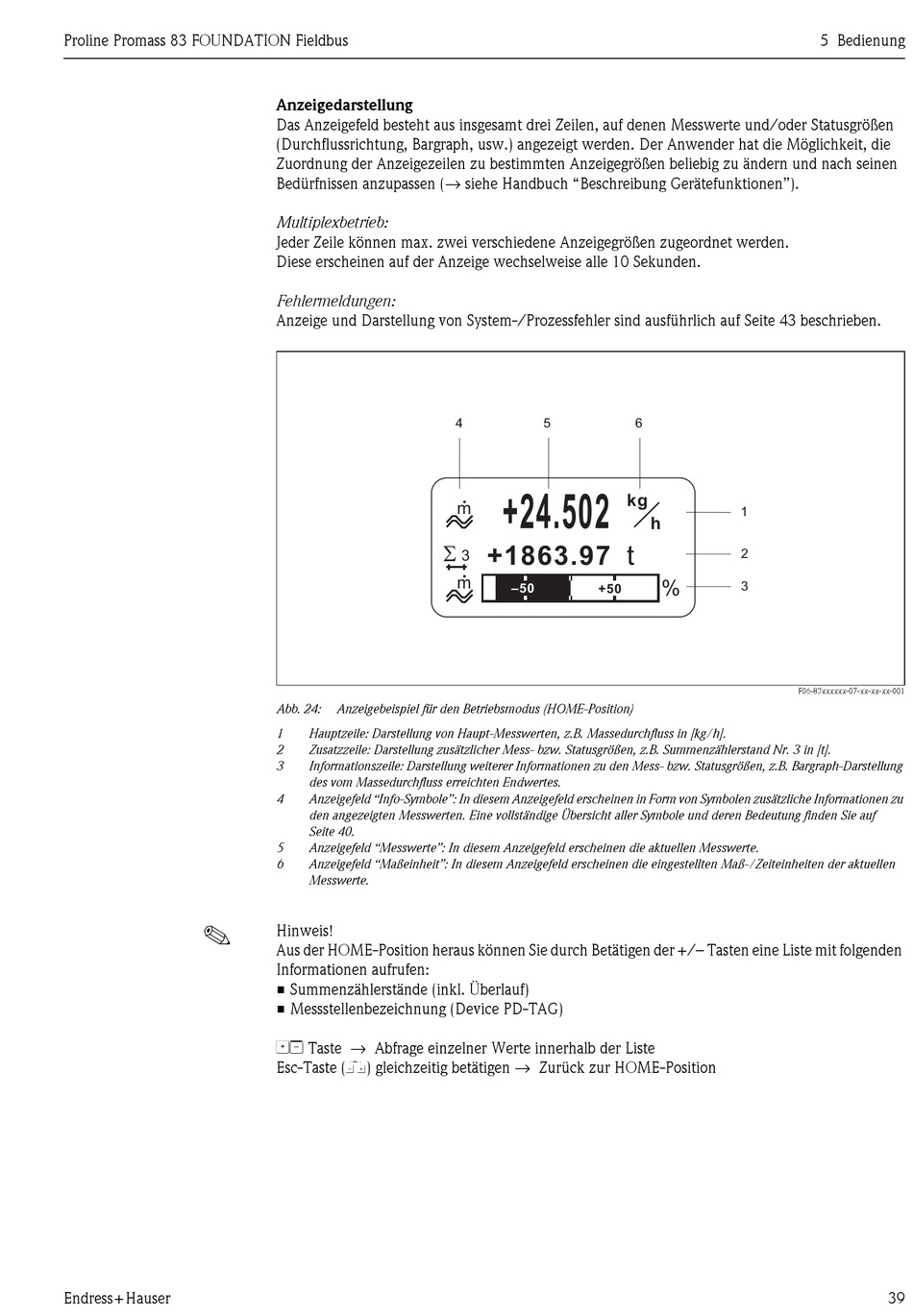

Abb. 24: Anzeigebeispiel für den Betriebsmodus (HOME-Position)
1 Hauptzeile: Darstellung von Haupt-Messwerten, z.B. Massedurchfluss in [kg/h].
2 Zusatzzeile: Darstellung zusätzlicher Mess- bzw. Statusgrößen, z.B. Summenzählerstand Nr. 3 in [t].
3 Informationszeile: Darstellung weiterer Informationen zu den Mess- bzw. Statusgrößen, z.B. Bargraph-Darstellung
des vom Massedurchfluss erreichten Endwertes.
4 Anzeigefeld "Info-Symbole": In diesem Anzeigefeld erscheinen in Form von Symbolen zusätzliche Informationen zu
den angezeigten Messwerten. Eine vollständige Übersicht aller Symbole und deren Bedeutung finden Sie auf
Seite 40.
5 Anzeigefeld "Messwerte": In diesem Anzeigefeld erscheinen die aktuellen Messwerte.
6 Anzeigefeld "Maßeinheit": In diesem Anzeigefeld erscheinen die eingestellten Maß-/Zeiteinheiten der aktuellen
Messwerte.
Hinweis!
Aus der HOME-Position heraus können Sie durch Betätigen der +/– Tasten eine Liste mit folgenden
Informationen aufrufen:
• Summenzählerstände (inkl. Überlauf)
• Messstellenbezeichnung (Device PD-TAG)
OS Taste → Abfrage einzelner Werte innerhalb der Liste
Esc-Taste (X) gleichzeitig betätigen → Zurück zur HOME-Position
4 5
+24.502
kg
m
+1863.97
t
3
m
–50 +50
6
1
h
2
%
3
F06-83xxxxxx-07-xx-xx-xx-001
