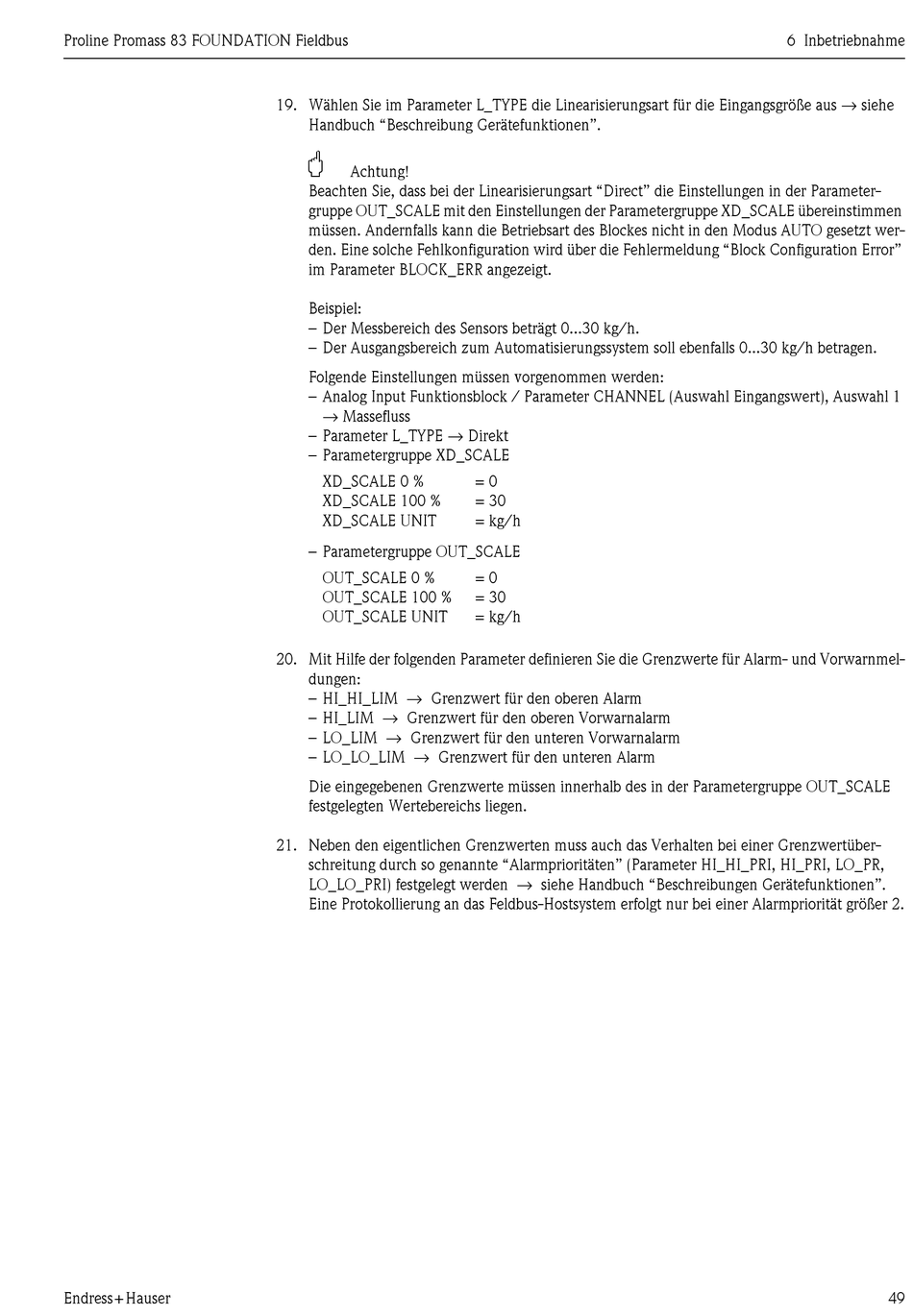

19. Wählen Sie im Parameter L_TYPE die Linearisierungsart für die Eingangsgröße aus → siehe
Handbuch "Beschreibung Gerätefunktionen".
"
Achtung!
Beachten Sie, dass bei der Linearisierungsart "Direct" die Einstellungen in der Parameter-
gruppe OUT_SCALE mit den Einstellungen der Parametergruppe XD_SCALE übereinstimmen
müssen. Andernfalls kann die Betriebsart des Blockes nicht in den Modus AUTO gesetzt wer-
den. Eine solche Fehlkonfiguration wird über die Fehlermeldung "Block Configuration Error"
im Parameter BLOCK_ERR angezeigt.
Beispiel:
– Der Messbereich des Sensors beträgt 0...30 kg/h.
– Der Ausgangsbereich zum Automatisierungssystem soll ebenfalls 0...30 kg/h betragen.
Folgende Einstellungen müssen vorgenommen werden:
– Analog Input Funktionsblock / Parameter CHANNEL (Auswahl Eingangswert), Auswahl 1
→ Massefluss
– Parameter L_TYPE → Direkt
– Parametergruppe XD_SCALE
XD_SCALE 0 %
XD_SCALE 100 %
XD_SCALE UNIT
– Parametergruppe OUT_SCALE
OUT_SCALE 0 %
OUT_SCALE 100 %
OUT_SCALE UNIT
20. Mit Hilfe der folgenden Parameter definieren Sie die Grenzwerte für Alarm- und Vorwarnmel-
dungen:
– HI_HI_LIM → Grenzwert für den oberen Alarm
– HI_LIM → Grenzwert für den oberen Vorwarnalarm
– LO_LIM → Grenzwert für den unteren Vorwarnalarm
– LO_LO_LIM → Grenzwert für den unteren Alarm
Die eingegebenen Grenzwerte müssen innerhalb des in der Parametergruppe OUT_SCALE
festgelegten Wertebereichs liegen.
21. Neben den eigentlichen Grenzwerten muss auch das Verhalten bei einer Grenzwertüber-
schreitung durch so genannte "Alarmprioritäten" (Parameter HI_HI_PRI, HI_PRI, LO_PR,
LO_LO_PRI) festgelegt werden → siehe Handbuch "Beschreibungen Gerätefunktionen".
Eine Protokollierung an das Feldbus-Hostsystem erfolgt nur bei einer Alarmpriorität größer 2.
= 0
= 30
= kg/h
= 0
= 30
= kg/h
6 Inbetriebnahme
