3 Montage
"
"
18
Um sicherzustellen, dass die maximal zulässige Umgebungstemperatur für den Messumformer
(–20...+60 °C, optional –40...+60 °C) eingehalten wird, empfehlen wir folgende Einbaulagen:
➀ = Für Messtoffe mit sehr hohenTemperaturen, > 200 °C, empfehlen wir die horizontale Einbau-
lage mit Messumformerkopf unten (Abb. H2) oder die vertikale Einbaulage (Abb. V).
➁ = Für Messtoffe mit tiefen Temperaturen empfehlen wir die horizontale Einbaulage mit Mess-
umformerkopf oben (Abb. H1) oder die vertikale Einbaulage (Abb. V).
Spezielle Einbauhinweise zu Promass F, E und H
Achtung!
Die beiden Messrohre von Promass F und Promass E und das einzelne Messrohr von Promass H
sind leicht gebogen. Die Messaufnehmerposition ist deshalb bei horizontalem Einbau auf die Mess-
stoffeigenschaften abzustimmen (Abb. 7).
1

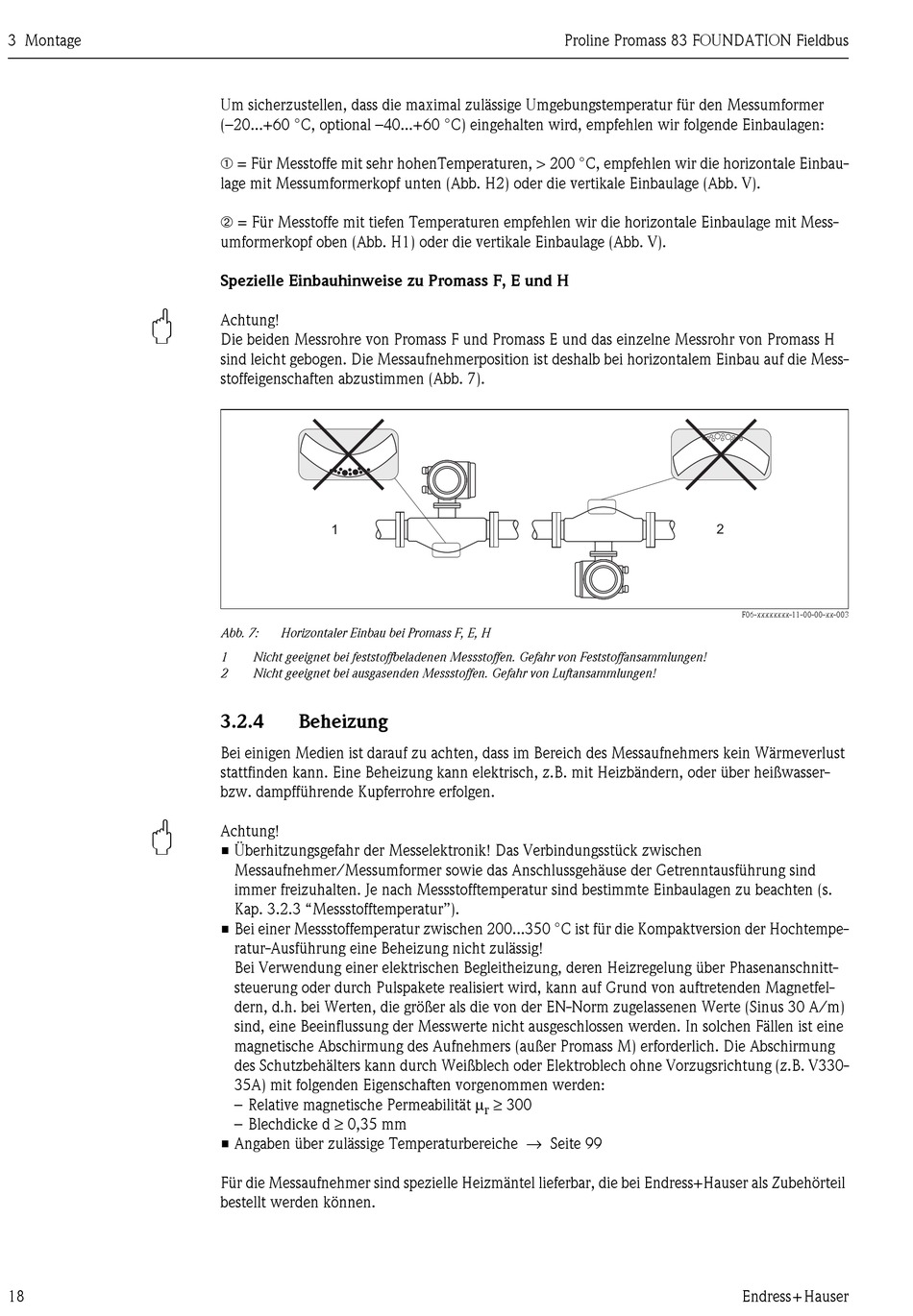

Abb. 7: Horizontaler Einbau bei Promass F, E, H
1 Nicht geeignet bei feststoffbeladenen Messstoffen. Gefahr von Feststoffansammlungen!
2 Nicht geeignet bei ausgasenden Messstoffen. Gefahr von Luftansammlungen!
3.2.4

Beheizung

Bei einigen Medien ist darauf zu achten, dass im Bereich des Messaufnehmers kein Wärmeverlust
stattfinden kann. Eine Beheizung kann elektrisch, z.B. mit Heizbändern, oder über heißwasser-
bzw. dampfführende Kupferrohre erfolgen.
Achtung!
• Überhitzungsgefahr der Messelektronik! Das Verbindungsstück zwischen
Messaufnehmer/Messumformer sowie das Anschlussgehäuse der Getrenntausführung sind
immer freizuhalten. Je nach Messstofftemperatur sind bestimmte Einbaulagen zu beachten (s.
Kap. 3.2.3 "Messstofftemperatur").
• Bei einer Messstoffemperatur zwischen 200...350 °C ist für die Kompaktversion der Hochtempe-
ratur-Ausführung eine Beheizung nicht zulässig!
Bei Verwendung einer elektrischen Begleitheizung, deren Heizregelung über Phasenanschnitt-
steuerung oder durch Pulspakete realisiert wird, kann auf Grund von auftretenden Magnetfel-
dern, d.h. bei Werten, die größer als die von der EN-Norm zugelassenen Werte (Sinus 30 A/m)
sind, eine Beeinflussung der Messwerte nicht ausgeschlossen werden. In solchen Fällen ist eine
magnetische Abschirmung des Aufnehmers (außer Promass M) erforderlich. Die Abschirmung
des Schutzbehälters kann durch Weißblech oder Elektroblech ohne Vorzugsrichtung (z.B. V330-
35A) mit folgenden Eigenschaften vorgenommen werden:
– Relative magnetische Permeabilität µ
– Blechdicke d ≥ 0,35 mm
• Angaben über zulässige Temperaturbereiche → Seite 99
Für die Messaufnehmer sind spezielle Heizmäntel lieferbar, die bei Endress+Hauser als Zubehörteil
bestellt werden können.
Proline Promass 83 FOUNDATION Fieldbus
≥ 300
r
2
F06-xxxxxxxx-11-00-00-xx-003
