6 Inbetriebnahme
50
22. Systemkonfiguration / Verschaltung von Funktionsblöcken (Abb. 28):
Eine abschließende "Gesamtsystemkonfiguration" ist zwingend erforderlich, damit die
Betriebsart des Analog Input Funktionsblocks auf den Modus AUTO gesetzt werden kann und
das Feldgerät in die Systemanwendung eingebunden ist.
Dazu werden mit Hilfe einer Konfigurationssoftware, z.B. NI-FBUS-Konfigurator von National
Instruments, die Funktionsblöcke meist graphisch zur gewünschten Regelstrategie verschaltet
und anschließend die zeitliche Abarbeitung der einzelnen Prozessregelfunktionen festgelegt.

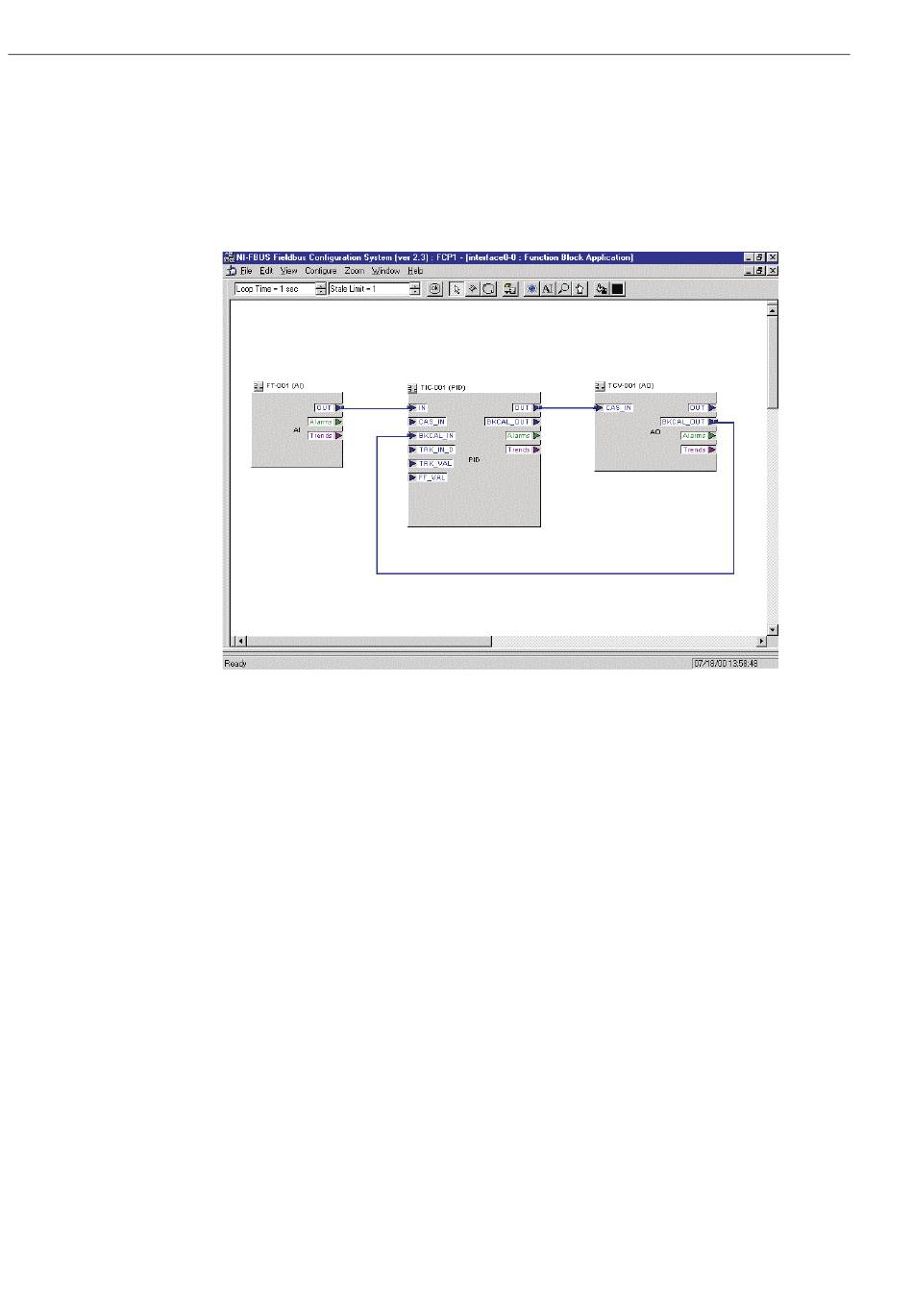

Abb. 28: Verschalten von Funktionsblöcken mit Hilfe des "NI-FBUS-Konfigurators"
23. Laden Sie nach der Festlegung des aktiven LAS alle Daten und Parameter in das Feldgerät her-
unter.
24. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET) auf
AUTO. Dies ist allerdings nur unter zwei Voraussetzungen möglich:
– Die Funktionsblöcke sind korrekt miteinander verschaltet.
– Der Resource Block befindet sich in der Betriebsart AUTO.
Proline Promass 83 FOUNDATION Fieldbus
F06-xxxFFxxx-20-xx-xx-xx-000
