Abmessungen Promass M: ISO 2853-Anschlüsse (Verschraubung)
227
207
di

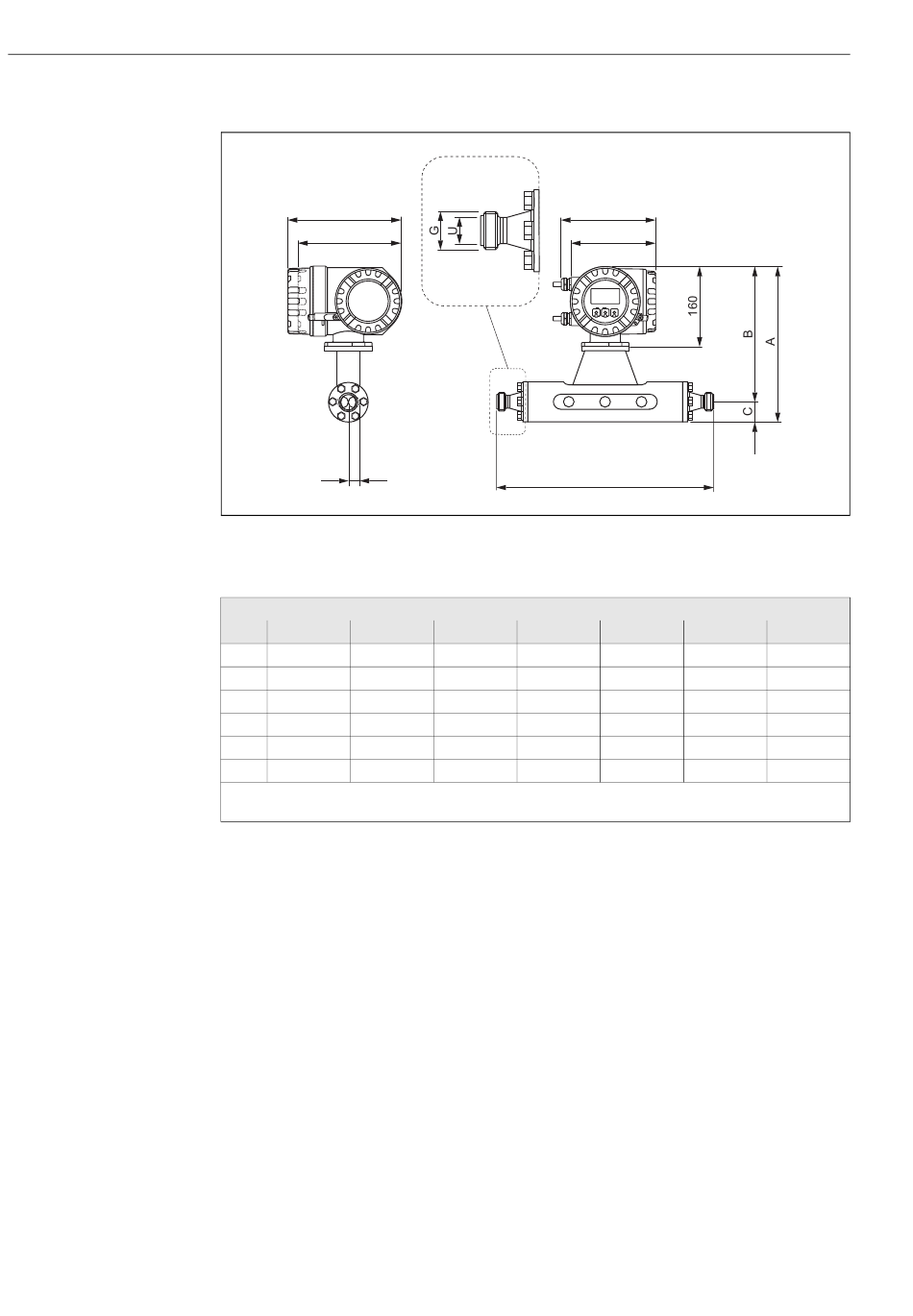

Abb. 63: Abmessungen Promass M: ISO 2853-Anschlüsse (Verschraubung)
Verschraubung ISO 2853: 1.4404/316L
DN A B
8 301 266
15 305 268
25 312 272
40 332 283
50 351 293
80 385 309
1)
Gewindedurchmesser max. nach ISO 2853 Annex A
3A-Ausführung lieferbar (Ra ≤ 0,8 µm/150 grit)
Proline Promass 83 FOUNDATION Fieldbus
187
168
Esc
- +
E
+1.5
–2.0
L
1)
C G L
35 37,13 367
37 37,13 398
40 37,13 434
49 52,68 560
58 64,16 720
76 91,19 815
F06-83Mxxxxx-06-00-xx-xx-008
U di
22,6 5,53
22,6 8,55
22,6 11,38
35,6 17,07
48,6 25,60
72,9 38,46
