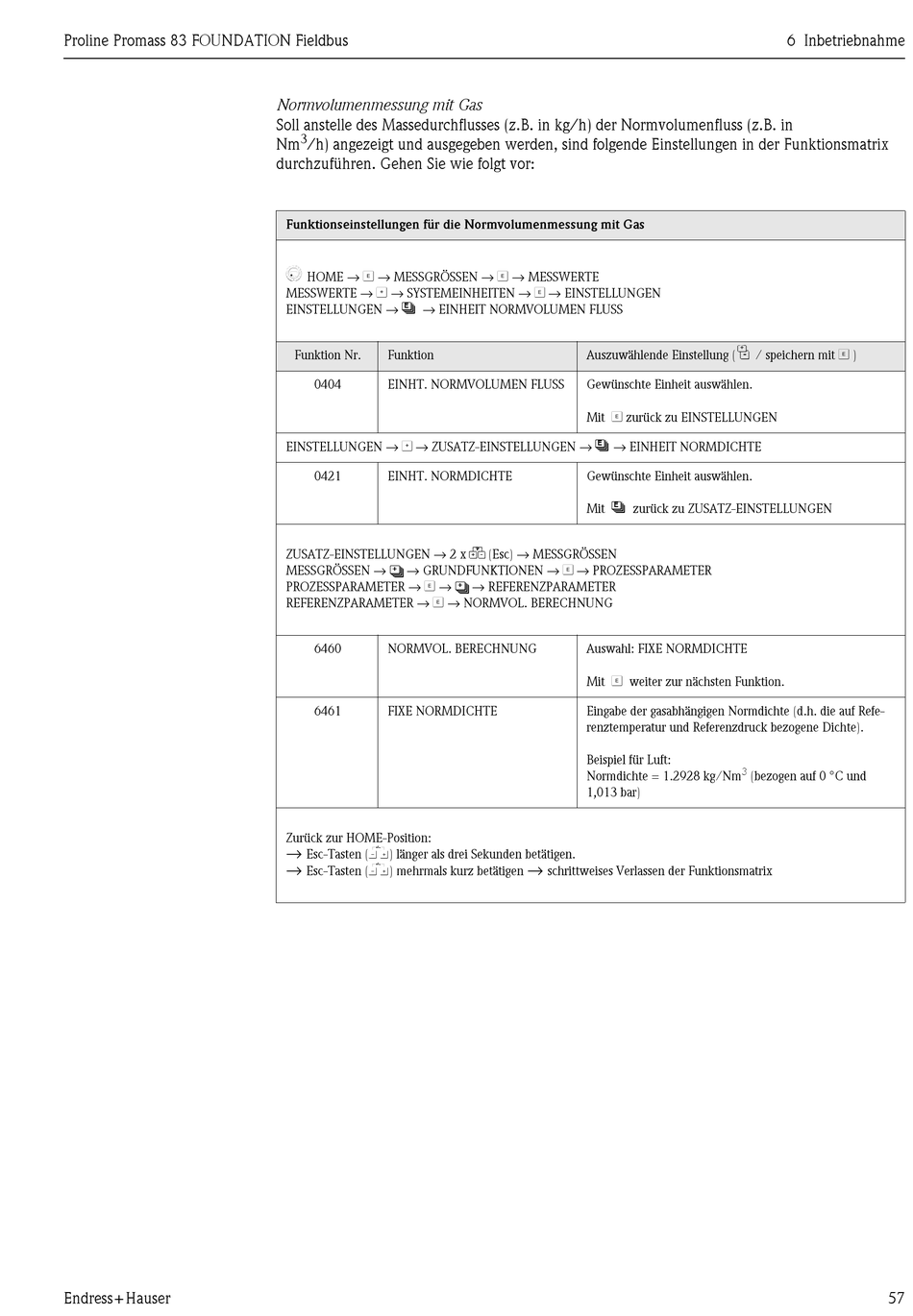

Normvolumenmessung mit Gas

Soll anstelle des Massedurchflusses (z.B. in kg/h) der Normvolumenfluss (z.B. in
3
Nm /h) angezeigt und ausgegeben werden, sind folgende Einstellungen in der Funktionsmatrix
durchzuführen. Gehen Sie wie folgt vor:
Funktionseinstellungen für die Normvolumenmessung mit Gas
k
HOME → F → MESSGRÖSSEN → F → MESSWERTE
MESSWERTE → O → SYSTEMEINHEITEN → F → EINSTELLUNGEN
N
EINSTELLUNGEN → → EINHEIT NORMVOLUMEN FLUSS
Funktion Nr. Funktion
0404 EINHT. NORMVOLUMEN FLUSS
EINSTELLUNGEN → O → ZUSATZ-EINSTELLUNGEN →
0421 EINHT. NORMDICHTE
ZUSATZ-EINSTELLUNGEN → 2 x
MESSGRÖSSEN → R → GRUNDFUNKTIONEN → F → PROZESSPARAMETER
PROZESSPARAMETER → F → R → REFERENZPARAMETER
REFERENZPARAMETER → F → NORMVOL. BERECHNUNG
6460 NORMVOL. BERECHNUNG
6461 FIXE NORMDICHTE
Zurück zur HOME-Position:
→
X
Esc-Tasten ( ) länger als drei Sekunden betätigen.
→
X
Esc-Tasten ( ) mehrmals kurz betätigen
Auszuwählende Einstellung (
Gewünschte Einheit auswählen.
Mit F zurück zu EINSTELLUNGEN
N
→ EINHEIT NORMDICHTE
Gewünschte Einheit auswählen.
N
Mit zurück zu ZUSATZ-EINSTELLUNGEN
Q
(Esc) → MESSGRÖSSEN
Auswahl: FIXE NORMDICHTE
Mit F weiter zur nächsten Funktion.
Eingabe der gasabhängigen Normdichte (d.h. die auf Refe-
renztemperatur und Referenzdruck bezogene Dichte).
Beispiel für Luft:
Normdichte = 1.2928 kg/Nm
1,013 bar)
→
schrittweises Verlassen der Funktionsmatrix
6 Inbetriebnahme
P
/ speichern mit F )
3
(bezogen auf 0 °C und
