Endress+Hauser Proline Promass 83 FOUNDATION Fieldbus Betriebsanleitung Seite 87

Proline Promass 83 FOUNDATION Fieldbus
Endress+Hauser
1
6
5
7.1
7.4
7.3
7.2
3

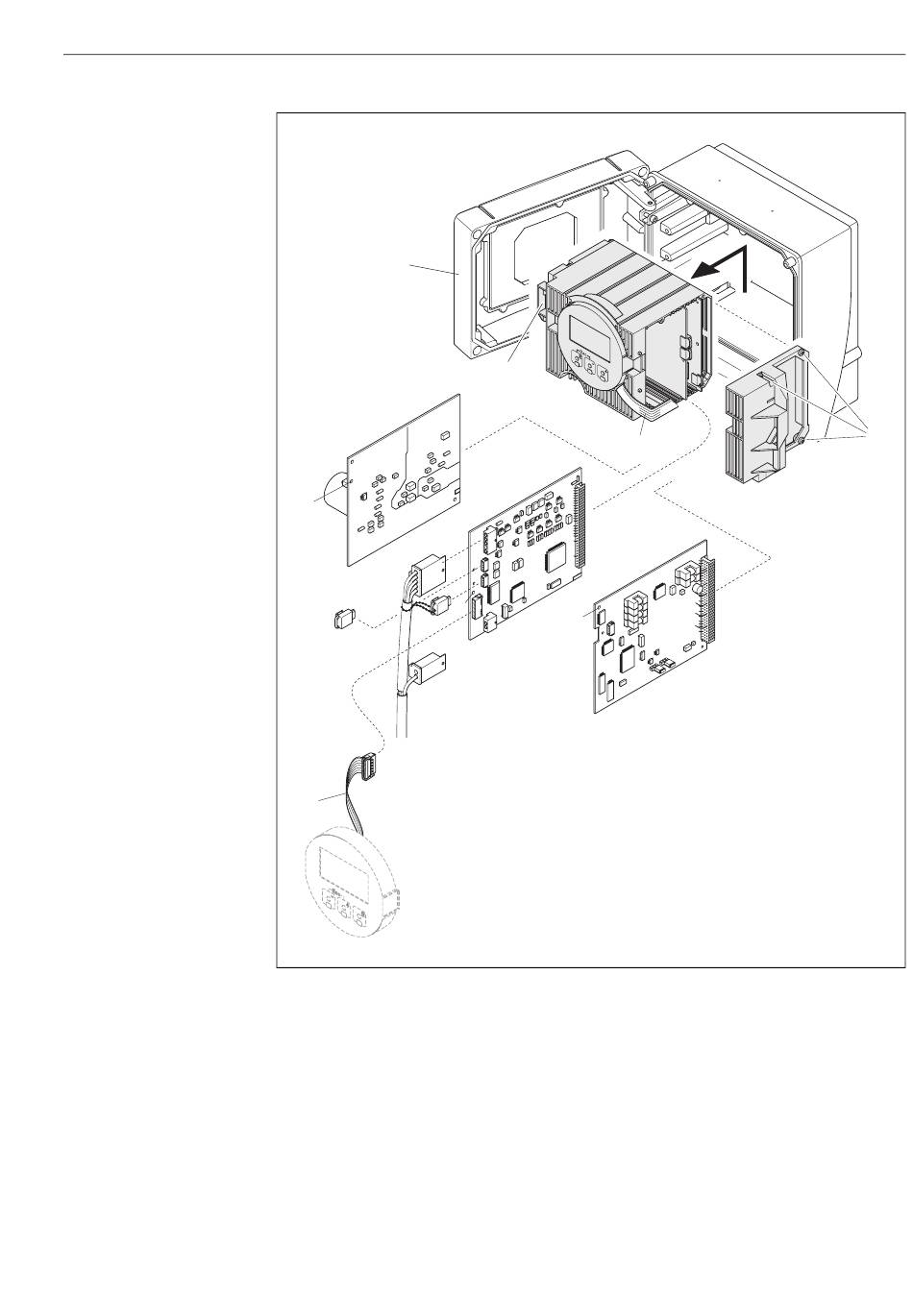

Abb. 34: Wandaufbaugehäuse: Ein- und Ausbau von Elektronikplatinen
1 Gehäusedeckel
2 Elektronikmodul
3 Flachbandkabel (Anzeigemodul)
4 Schrauben Elektronikraumabdeckung
5 Hilfsöffnung für den Ein-/Ausbau von Platinen
6 Netzteilplatine
7 Messverstärkerplatine
7.1 Signalkabel (Sensor)
7.2 Erregerstromkabel (Sensor)
7.3 S-DAT (Sensor-Datenspeicher)
7.4 T-DAT (Messumformer-Datenspeicher)
8 I/O-Platine (Typ FOUNDATION Fieldbus)
2
7
5
5
9 Störungsbehebung
3
8
F06-83xFFxxx-03-03-06-xx-001
4
87
