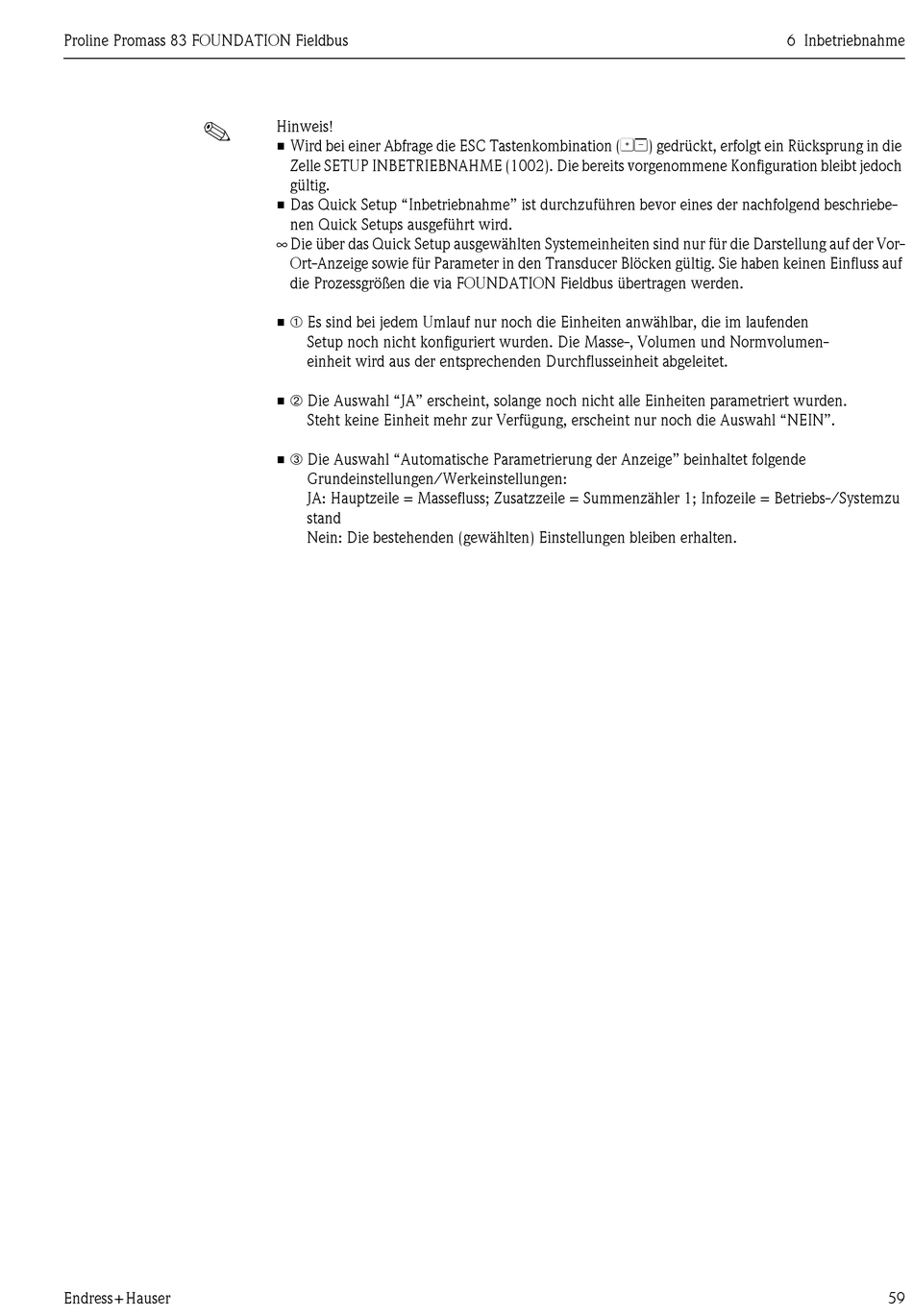

Endress+Hauser Proline Promass 83 FOUNDATION Fieldbus Betriebsanleitung Seite 59

Proline Promass 83 FOUNDATION Fieldbus
!
Endress+Hauser
Hinweis!
• Wird bei einer Abfrage die ESC Tastenkombination (OS) gedrückt, erfolgt ein Rücksprung in die
Zelle SETUP INBETRIEBNAHME (1002). Die bereits vorgenommene Konfiguration bleibt jedoch
gültig.
• Das Quick Setup "Inbetriebnahme" ist durchzuführen bevor eines der nachfolgend beschriebe-
nen Quick Setups ausgeführt wird.
∞ Die über das Quick Setup ausgewählten Systemeinheiten sind nur für die Darstellung auf der Vor-
Ort-Anzeige sowie für Parameter in den Transducer Blöcken gültig. Sie haben keinen Einfluss auf
die Prozessgrößen die via FOUNDATION Fieldbus übertragen werden.
• ➀ Es sind bei jedem Umlauf nur noch die Einheiten anwählbar, die im laufenden
Setup noch nicht konfiguriert wurden. Die Masse-, Volumen und Normvolumen-
einheit wird aus der entsprechenden Durchflusseinheit abgeleitet.
• ➁ Die Auswahl "JA" erscheint, solange noch nicht alle Einheiten parametriert wurden.
Steht keine Einheit mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
• ➂ Die Auswahl "Automatische Parametrierung der Anzeige" beinhaltet folgende
Grundeinstellungen/Werkeinstellungen:
JA: Hauptzeile = Massefluss; Zusatzzeile = Summenzähler 1; Infozeile = Betriebs-/Systemzu
stand
Nein: Die bestehenden (gewählten) Einstellungen bleiben erhalten.
6 Inbetriebnahme
59
