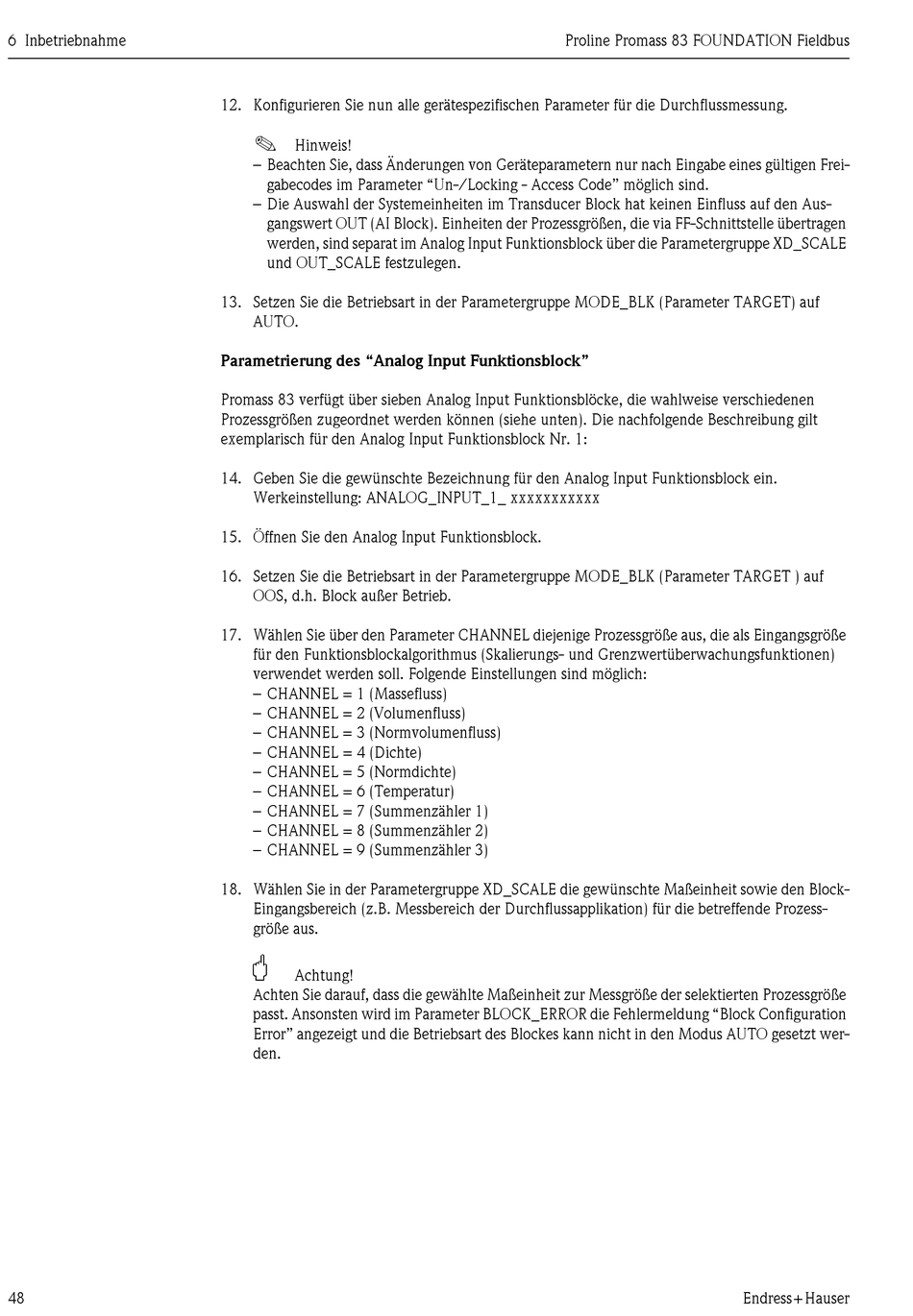

6 Inbetriebnahme
48
12. Konfigurieren Sie nun alle gerätespezifischen Parameter für die Durchflussmessung.
!
Hinweis!
– Beachten Sie, dass Änderungen von Geräteparametern nur nach Eingabe eines gültigen Frei-
gabecodes im Parameter "Un-/Locking - Access Code" möglich sind.
– Die Auswahl der Systemeinheiten im Transducer Block hat keinen Einfluss auf den Aus-
gangswert OUT (AI Block). Einheiten der Prozessgrößen, die via FF-Schnittstelle übertragen
werden, sind separat im Analog Input Funktionsblock über die Parametergruppe XD_SCALE
und OUT_SCALE festzulegen.
13. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET) auf
AUTO.
Parametrierung des "Analog Input Funktionsblock"
Promass 83 verfügt über sieben Analog Input Funktionsblöcke, die wahlweise verschiedenen
Prozessgrößen zugeordnet werden können (siehe unten). Die nachfolgende Beschreibung gilt
exemplarisch für den Analog Input Funktionsblock Nr. 1:
14. Geben Sie die gewünschte Bezeichnung für den Analog Input Funktionsblock ein.
Werkeinstellung: ANALOG_INPUT_1_ xxxxxxxxxxx
15. Öffnen Sie den Analog Input Funktionsblock.
16. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET ) auf
OOS, d.h. Block außer Betrieb.
17. Wählen Sie über den Parameter CHANNEL diejenige Prozessgröße aus, die als Eingangsgröße
für den Funktionsblockalgorithmus (Skalierungs- und Grenzwertüberwachungsfunktionen)
verwendet werden soll. Folgende Einstellungen sind möglich:
– CHANNEL = 1 (Massefluss)
– CHANNEL = 2 (Volumenfluss)
– CHANNEL = 3 (Normvolumenfluss)
– CHANNEL = 4 (Dichte)
– CHANNEL = 5 (Normdichte)
– CHANNEL = 6 (Temperatur)
– CHANNEL = 7 (Summenzähler 1)
– CHANNEL = 8 (Summenzähler 2)
– CHANNEL = 9 (Summenzähler 3)
18. Wählen Sie in der Parametergruppe XD_SCALE die gewünschte Maßeinheit sowie den Block-
Eingangsbereich (z.B. Messbereich der Durchflussapplikation) für die betreffende Prozess-
größe aus.
"
Achtung!
Achten Sie darauf, dass die gewählte Maßeinheit zur Messgröße der selektierten Prozessgröße
passt. Ansonsten wird im Parameter BLOCK_ERROR die Fehlermeldung "Block Configuration
Error" angezeigt und die Betriebsart des Blockes kann nicht in den Modus AUTO gesetzt wer-
den.
