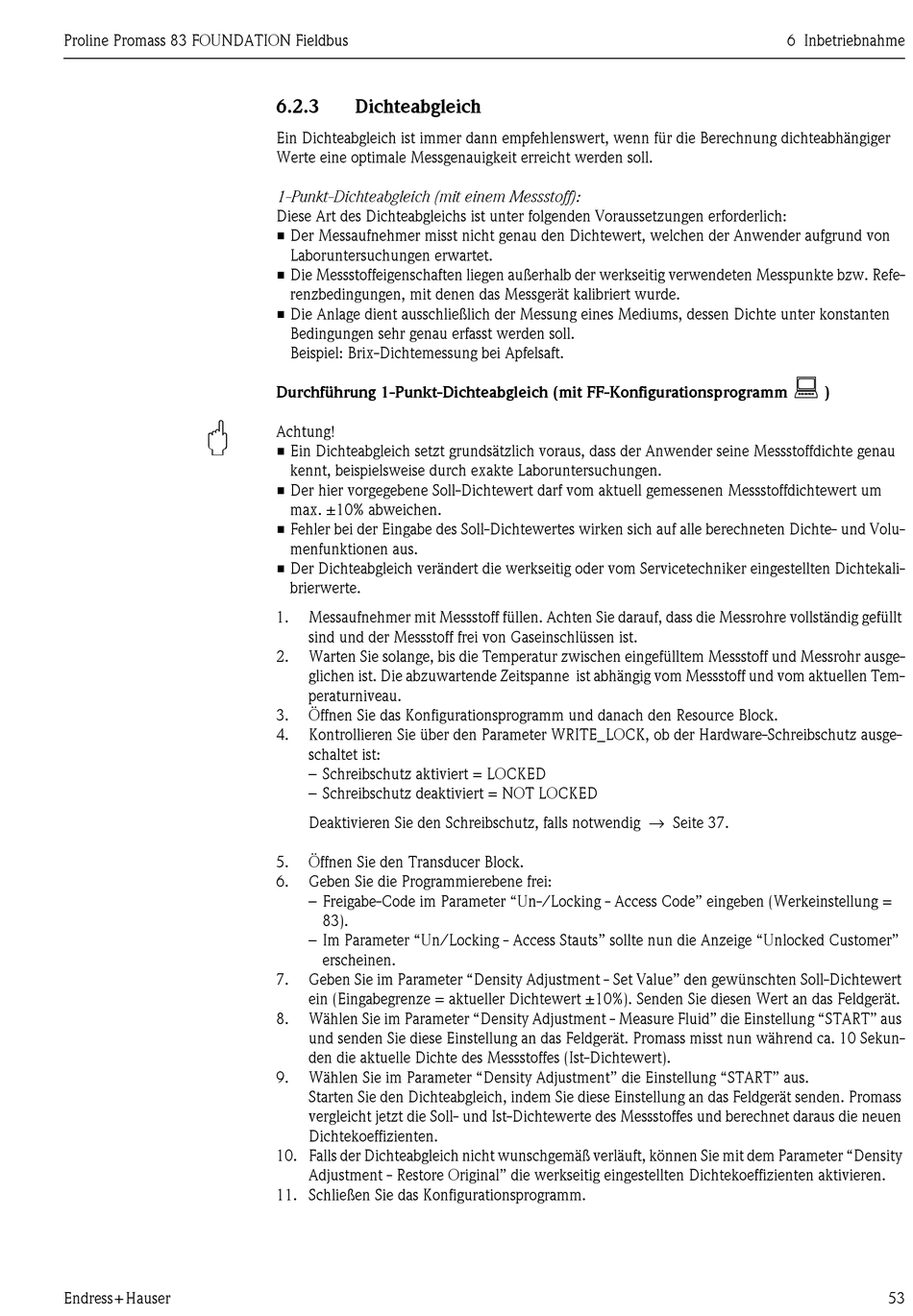

6.2.3

Dichteabgleich

Ein Dichteabgleich ist immer dann empfehlenswert, wenn für die Berechnung dichteabhängiger
Werte eine optimale Messgenauigkeit erreicht werden soll.
1-Punkt-Dichteabgleich (mit einem Messstoff):
Diese Art des Dichteabgleichs ist unter folgenden Voraussetzungen erforderlich:
• Der Messaufnehmer misst nicht genau den Dichtewert, welchen der Anwender aufgrund von
Laboruntersuchungen erwartet.
• Die Messstoffeigenschaften liegen außerhalb der werkseitig verwendeten Messpunkte bzw. Refe-
renzbedingungen, mit denen das Messgerät kalibriert wurde.
• Die Anlage dient ausschließlich der Messung eines Mediums, dessen Dichte unter konstanten
Bedingungen sehr genau erfasst werden soll.
Beispiel: Brix-Dichtemessung bei Apfelsaft.
Durchführung 1-Punkt-Dichteabgleich (mit FF-Konfigurationsprogramm
Achtung!
• Ein Dichteabgleich setzt grundsätzlich voraus, dass der Anwender seine Messstoffdichte genau
kennt, beispielsweise durch exakte Laboruntersuchungen.
• Der hier vorgegebene Soll-Dichtewert darf vom aktuell gemessenen Messstoffdichtewert um
max. ±10% abweichen.
• Fehler bei der Eingabe des Soll-Dichtewertes wirken sich auf alle berechneten Dichte- und Volu-
menfunktionen aus.
• Der Dichteabgleich verändert die werkseitig oder vom Servicetechniker eingestellten Dichtekali-
brierwerte.
1. Messaufnehmer mit Messstoff füllen. Achten Sie darauf, dass die Messrohre vollständig gefüllt
sind und der Messstoff frei von Gaseinschlüssen ist.
2. Warten Sie solange, bis die Temperatur zwischen eingefülltem Messstoff und Messrohr ausge-
glichen ist. Die abzuwartende Zeitspanne ist abhängig vom Messstoff und vom aktuellen Tem-
peraturniveau.
3. Öffnen Sie das Konfigurationsprogramm und danach den Resource Block.
4. Kontrollieren Sie über den Parameter WRITE_LOCK, ob der Hardware-Schreibschutz ausge-
schaltet ist:
– Schreibschutz aktiviert = LOCKED
– Schreibschutz deaktiviert = NOT LOCKED
Deaktivieren Sie den Schreibschutz, falls notwendig → Seite 37.
5. Öffnen Sie den Transducer Block.
6. Geben Sie die Programmierebene frei:
– Freigabe-Code im Parameter "Un-/Locking - Access Code" eingeben (Werkeinstellung =
83).
– Im Parameter "Un/Locking - Access Stauts" sollte nun die Anzeige "Unlocked Customer"
erscheinen.
7. Geben Sie im Parameter "Density Adjustment - Set Value" den gewünschten Soll-Dichtewert
ein (Eingabegrenze = aktueller Dichtewert ±10%). Senden Sie diesen Wert an das Feldgerät.
8. Wählen Sie im Parameter "Density Adjustment - Measure Fluid" die Einstellung "START" aus
und senden Sie diese Einstellung an das Feldgerät. Promass misst nun während ca. 10 Sekun-
den die aktuelle Dichte des Messstoffes (Ist-Dichtewert).
9. Wählen Sie im Parameter "Density Adjustment" die Einstellung "START" aus.
Starten Sie den Dichteabgleich, indem Sie diese Einstellung an das Feldgerät senden. Promass
vergleicht jetzt die Soll- und Ist-Dichtewerte des Messstoffes und berechnet daraus die neuen
Dichtekoeffizienten.
10. Falls der Dichteabgleich nicht wunschgemäß verläuft, können Sie mit dem Parameter "Density
Adjustment - Restore Original" die werkseitig eingestellten Dichtekoeffizienten aktivieren.
11. Schließen Sie das Konfigurationsprogramm.
