− Vent indtil maskinen står stille.
For alle reservedele, specielt ved sik-
kerhedsindretninger og skæreværk-
tøjer, gælder, at der kun må bruges
originale dele, fordi dele som ikke er
afprøvet og godkendt af maskinpro-
ducenten kan føre til uforudsigelige
skader.
Efter alle vedligeholdelses-
rengøringsarbejder:
− Alle sikkerhedsindretninger skal
tages i drift igen og kontrolleres.
− Kontroller, at der ikke ligger løst
værktøj el. lign. på eller i maski-
nen.
Vedligeholdelsesarbejder eller repa-
rationer, som går ud over det som er
beskrevet i dette kapitel, må kun gen-
nemføres af faglært personale.

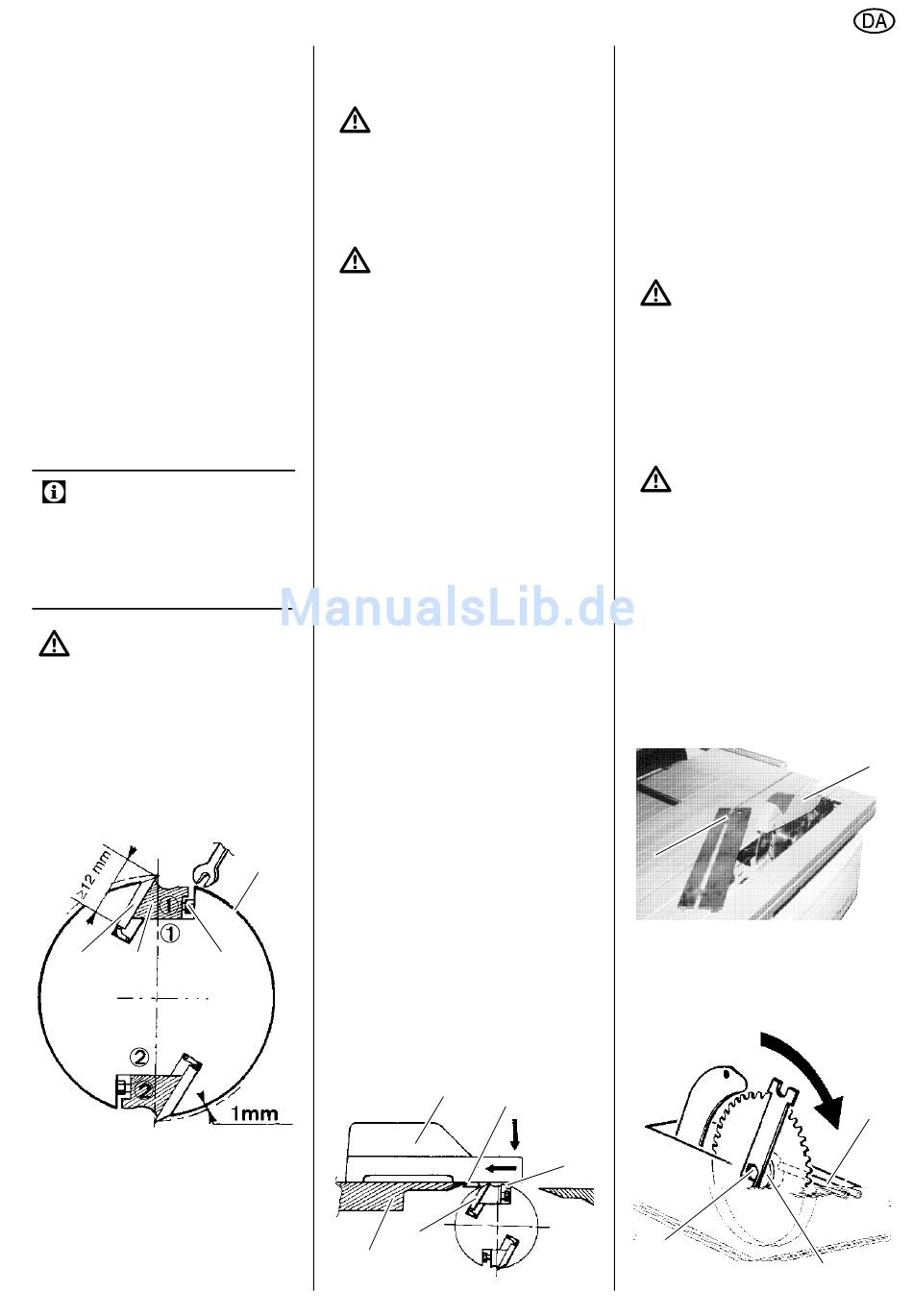

10.1 Afmontering og monte-
ring af høvleknive
Henvisning:
Stumpe knive gør sig gældende
ved
− dårlig effekt;
− større risiko for returslag;
− overbelastning af motoren.
Fare!
Der er fare for at skære sig på
høvleknivene! Bær handsker, når De
skifter høvleknive.
Vedrørende afmontering af høvleknive:
1. Træk strømkablet fra.
2. Afmonter anslaget.
3. Afmonter kutterafdækningen.
4. Tre firkantskruer (89) skrues helt ind
i høvleknivens trykliste
(anvend handsker!).
91 90
5. Først tages høvlekniven (91), der-
næst høvleknivens trykliste (90) ud
af kutteren (92).
6. I kutterens føringsspalte er der nu
kun to fjedre. Noter fjedernes posi-
tion helt nøjagtigt (til brug for monte-
ringen) og tag derefter fjederne ud.
7. Rengør kutterens overflader og høv-
lekniv-holdeskinnen med et harpiks-
opløsningsmiddel.
Fare!
Brug
(f.eks. til at fjerne harpiksrester), som
kan angribe letmetalkomponenterne;
letmetalkomponenternes
og kan tage skade heraf.
Vedrørende montering af høvleknive:
Fare!
− Anvend kun egnede høvleknive,
som svarer til EN 847-1 (se også
„leverbart tilbehør") – uegnede,
forkert monterede, stumpe eller
beskadigede
løsne sig eller forhøje risikoen for
returslag.
− Sørg altid for at begge høvleknive
udskiftes.
− Tallene "1" og "2" er præget på
kutteren og på høvleknivens try-
kliste. Vær opmærksom på ved
monteringen, at tallene fra kutte-
ren og høvleknivens trykliste sva-
rer til hinanden, i modsat fald kan
der
lejrene på grund af ubalance.
− Kun høvleknive med påskriften
„HS" eller „SS" må genopslibes! I
forbindelse med en genopslib-
ning skal begge høvleknive gen-
opslibes i samme grad, ellers kan
der opstå skader på lejet på
grund af ubalance.
− Høvleknive må kun opslibes til en
bredde på 12 mm.
− Monter kun høvleknive med origi-
naldele.
(90)
8. Fjederklemmer skal igen sættes ind
i den oprindelige position i kutterens
føringsspalte.
92
9. Høvleknivens trykliste sættes ind i
kutterens føringsspalte. Skru de tre
firkantskruer så meget ud, at høvle-
kniven lige netop kan skydes ind.
10. Monter en skarp høvlekniv og positio-
89
ner den med høvleknivens trykliste
således, at de begge ikke rager op
over kutter på siden.
11. Indstillingslæren
trykkes som vist på tegningen i
pilens retning på høvleplanen:
95
ikke rengøringsmidler
robusthed
høvleknive kan
opstå beskadigelser
for høvlekniven
93
94
96
97
Indstillingslæren (93) skal lægge
med kanten (94) lægge til høvlepla-
nens (95) forside.
Indstillingslærens stift (96) skal gribe
ind i kutterens føringsspalte.
Høvlekniven (97) skal rage så meget
ud, at den berører indstillingslæren.
12. For at skrue høvlekniven helt fast,
drejes de tre firkantskruer helt ud af
høvleknivens trykliste: først de to
midterste firkantskruer, dernæst de
midterste firkantskruer.
Fare!
− Værktøj, der skal fastspændes,
må ikke forlænges.
− Skruerne må ikke spændes ved at
slå på værktøjet.
13. Kutterafdækningen
igen.

10.2 Udskiftning af savklinge

Fare!
Lige efter skæringen kan sav-
klingen være meget varm – Der er
fare for forbrændinger! Lad en varm
savklinge afkøle. Savklingen må ikke
renses med brandfarlige væsker.
på
Selvom savklingen står stille er der
fare for at skære sig. Bær derfor
handsker ved udskiftning af savklin-
gen.
Ved montering af en ny savklinge skal
De være opmærksom på savklingens
og den trykpåvirkede flanges dreje-
retning!
1. Afmonter planindlægget (98).
98
2. Sving savklingen ud og lås den fast.
3. Spånhætten (99) tages af.
4. Savklingeakslen holdes fast med
låsestiften (100), for at kunne fast-
låse savklingeakslen.
101
DANSK
monteres på
99
100
102
